Mô tả

1. Tổng quan về 2010TM-OR

Racor 2010TM-OR là lõi lọc thay thế dạng Cartridge Filter Element dành cho các cụm lọc nhiên liệu thuộc dòng Turbine Series. Sản phẩm được thiết kế để thay thế phần tử lọc đã qua sử dụng, giúp duy trì hiệu quả xử lý nhiên liệu của hệ thống.

Lõi lọc có nhiệm vụ loại bỏ cặn bẩn, tạp chất và các hạt nhiễm trong nhiên liệu diesel trước khi đưa đến động cơ. Nhờ đó, sản phẩm góp phần bảo vệ bơm nhiên liệu, kim phun và các chi tiết có độ chính xác cao.

Racor 2010TM-OR sử dụng vật liệu lọc Aquabloc® 10 micron, kết hợp khả năng lọc hạt và hỗ trợ tách nước trong nhiên liệu. Thiết kế này giúp duy trì nguồn nhiên liệu sạch, nâng cao độ ổn định khi động cơ vận hành.

Sản phẩm được ứng dụng trong các hệ thống động cơ diesel hàng hải, máy phát điện và thiết bị công nghiệp. Lõi lọc phù hợp với các cụm lọc Racor Turbine Series 500, đáp ứng nhu cầu bảo dưỡng định kỳ.

2. Cấu tạo 2010TM-OR

2.1 Vật liệu lọc Aquabloc® 10 micron

Racor 2010TM-OR sử dụng vật liệu lọc Aquabloc® 10 micron chuyên dụng cho nhiên liệu diesel. Cấu trúc vật liệu giúp giữ lại cặn bẩn, rỉ sét và các hạt nhiễm có trong nhiên liệu. Khả năng lọc đạt 98% tại mức 10 micron, giúp bảo vệ hệ thống phun nhiên liệu hiệu quả hơn.

2.2 Đầu bịt lõi lọc dạng Tan Potted End Caps

Lõi lọc được trang bị hai đầu bịt dạng Tan Potted End Caps giúp cố định cấu trúc phần tử lọc. Thiết kế này tạo sự chắc chắn cho lõi trong quá trình vận hành liên tục. Đồng thời, phần đầu bịt giúp duy trì độ kín giữa lõi lọc và cụm vỏ lọc.

2.3 Thiết kế dạng Cartridge Filter Element

Racor 2010TM-OR thuộc dòng Cartridge Filter Element với thiết kế lõi lọc thay thế riêng biệt. Cấu trúc này cho phép thay mới phần tử lọc mà không cần thay toàn bộ cụm lọc. Thiết kế cartridge giúp giảm thời gian bảo dưỡng và tối ưu chi phí vận hành.

2.4 Bộ gioăng và tay cầm chữ T

Sản phẩm đi kèm bộ phụ kiện RK11350 T-handle O-ring và Lid Gasket hỗ trợ quá trình lắp đặt. Gioăng chữ O giúp đảm bảo khả năng làm kín tại vị trí tay cầm. Gioăng nắp lọc giúp hạn chế rò rỉ nhiên liệu trong quá trình sử dụng.

2.5 Kích thước và kết cấu tổng thể

Lõi lọc có đường kính 3.1 inch (7.9 cm) và chiều cao 2.7 inch (6.9 cm) phù hợp với cụm lọc Racor Turbine Series 500. Kích thước nhỏ gọn giúp quá trình tháo lắp trở nên thuận tiện hơn. Trọng lượng sản phẩm khoảng 2.8 oz (0.08 kg), dễ dàng vận chuyển và bảo quản.

2.6 Bao bì bảo vệ sản phẩm

Racor 2010TM-OR được đóng gói dạng plastic wrapped with seals nhằm bảo vệ lõi lọc trong quá trình lưu kho. Lớp bao bọc giúp hạn chế bụi bẩn, hơi ẩm và tác động bên ngoài. Nhờ đó, sản phẩm duy trì chất lượng trước khi được đưa vào sử dụng.

3. Đặc điểm nổi bật của 2010TM-OR

3.1 Hiệu suất lọc cặn bẩn cao

Racor 2010TM-OR sử dụng vật liệu lọc Aquabloc® 10 micron giúp giữ lại các hạt cặn, rỉ sét và tạp chất trong nhiên liệu diesel. Hiệu suất lọc đạt 98% tại mức 10 micron, giúp hạn chế chất bẩn đi vào hệ thống nhiên liệu động cơ. Nhờ đó, sản phẩm hỗ trợ bảo vệ bơm nhiên liệu và kim phun trong quá trình vận hành.

3.2 Khả năng tách nước hiệu quả

Lõi lọc Racor 2010TM-OR thuộc dòng Fuel Filter/Water Separator Turbine Series, hỗ trợ xử lý nước lẫn trong nhiên liệu diesel. Vật liệu Aquabloc® giúp phân tách nước tự do và nước nhũ tương còn tồn tại trong dòng nhiên liệu. Khả năng kiểm soát nước hiệu quả giúp giảm nguy cơ ăn mòn và ảnh hưởng đến linh kiện động cơ.

3.3 Tương thích với cụm lọc Turbine Series 500

Sản phẩm được thiết kế chuyên dụng cho các cụm lọc nhiên liệu Racor Turbine Series 500. Kích thước và cấu trúc lõi được tối ưu nhằm đảm bảo khả năng lắp đặt chính xác. Sự tương thích này giúp duy trì độ kín và hiệu quả làm việc của toàn bộ hệ thống lọc.

3.4 Thiết kế Cartridge thuận tiện bảo dưỡng

Racor 2010TM-OR có thiết kế Cartridge Filter Element giúp quá trình thay thế trở nên đơn giản hơn. Người dùng chỉ cần thay phần tử lọc bên trong thay vì thay toàn bộ cụm lọc nhiên liệu. Điều này giúp giảm thời gian dừng thiết bị và tối ưu chi phí bảo trì.

3.5 Đồng bộ phụ kiện làm kín chuyên dụng

Phiên bản Racor 2010TM-OR được cung cấp kèm bộ phụ kiện RK11350 T-handle O-ring và Lid Gasket. Các chi tiết này giúp tăng khả năng làm kín giữa lõi lọc và cụm vỏ. Nhờ đó, hệ thống hạn chế hiện tượng rò rỉ nhiên liệu trong quá trình vận hành.

3.6 Hoạt động ổn định với Diesel và Biodiesel B20

Racor 2010TM-OR được thiết kế để sử dụng với nhiên liệu Diesel và Biodiesel B20 theo yêu cầu của hệ thống. Khả năng tương thích nhiên liệu giúp sản phẩm phù hợp với nhiều loại động cơ diesel khác nhau. Lõi lọc có thể ứng dụng trong các lĩnh vực hàng hải, công nghiệp và máy móc cơ giới.

4. Nguyên lý hoạt động của 2010TM-OR

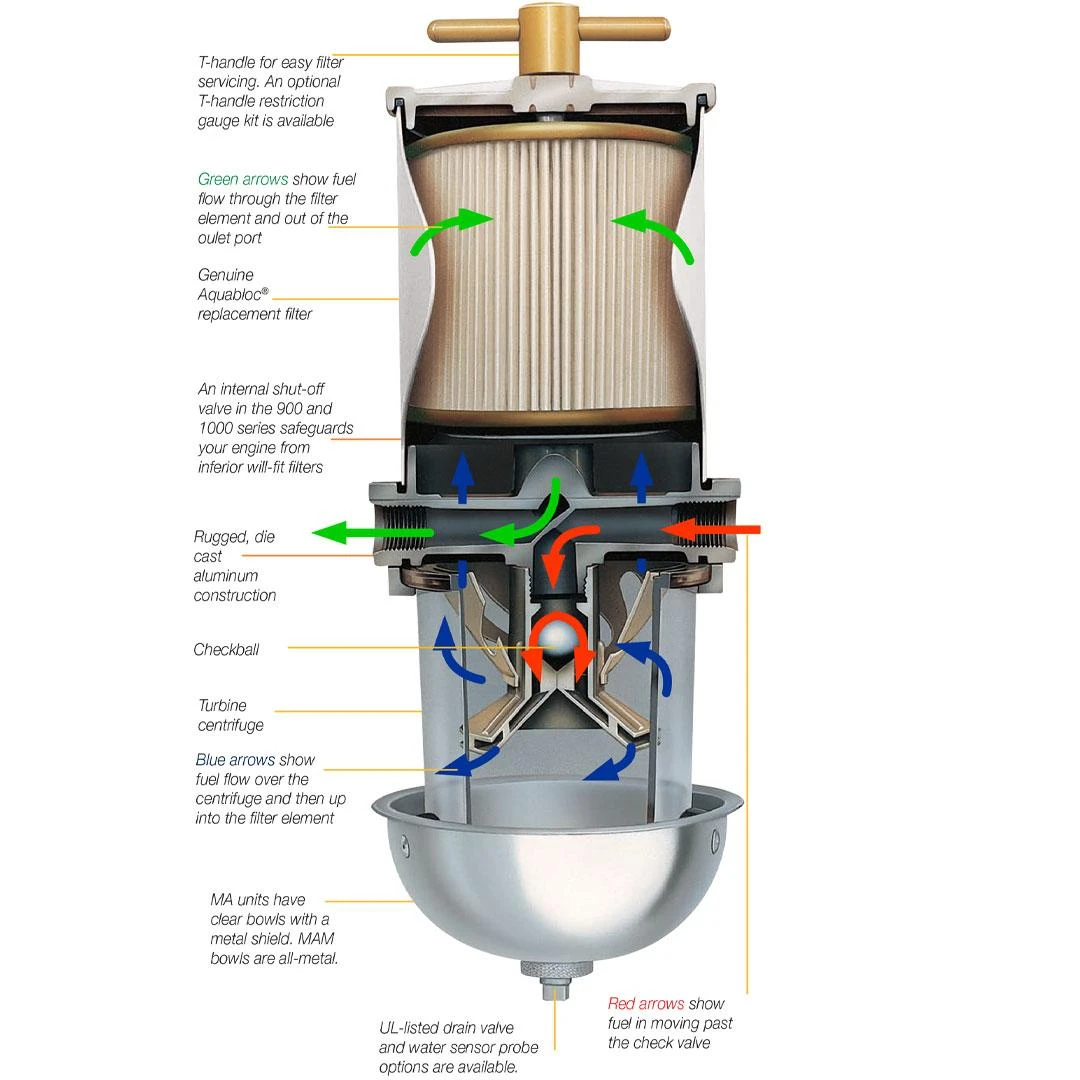

Hình minh họa nguyên lý hoạt động của 2010TM-OR

Giai đoạn 1: Tách nước và cặn lớn bằng chuyển động ly tâm

Khi nhiên liệu diesel đi vào cụm lọc Racor Turbine Series 500, dòng nhiên liệu được dẫn qua bộ phận tạo xoáy (Turbine/Centrifuge). Chuyển động xoáy giúp phân tách các hạt nước lớn, cặn nặng và tạp chất có khối lượng cao khỏi nhiên liệu. Các thành phần này được đẩy ra ngoài và lắng xuống đáy bầu lọc (bowl).

Giai đoạn 2: Kết tụ các hạt nước nhỏ

Sau quá trình tách sơ cấp, nhiên liệu tiếp tục đi qua khu vực coalescing trong cụm lọc. Tại đây, các hạt nước nhỏ và nước nhũ tương có xu hướng kết hợp thành các giọt nước lớn hơn. Khi kích thước và trọng lượng đủ lớn, các giọt nước sẽ tách khỏi dòng nhiên liệu và rơi xuống khu vực chứa nước.

Giai đoạn 3: Lọc tinh bằng lõi Aquabloc® 10 micron

Sau khi được tách phần lớn nước và cặn lớn, nhiên liệu mới đi qua lõi lọc Racor 2010TM-OR. Vật liệu lọc Aquabloc® 10 micron giữ lại các hạt bẩn nhỏ, rỉ sét và tạp chất còn sót lại trong nhiên liệu. Đồng thời, lớp vật liệu chống thấm nước hỗ trợ ngăn các hạt nước còn lại đi qua lõi lọc.

5. Ứng dụng của 2010TM-OR

5.1 Động cơ diesel hàng hải

Racor 2010TM-OR được sử dụng rộng rãi trong hệ thống nhiên liệu của các động cơ diesel hàng hải. Sản phẩm phù hợp với tàu thuyền, tàu cá, ca nô và phương tiện vận tải đường thủy. Lõi lọc giúp loại bỏ cặn bẩn, hỗ trợ tách nước và bảo vệ các chi tiết nhiên liệu trong môi trường làm việc khắc nghiệt.

5.2 Máy phát điện diesel công nghiệp

Lõi lọc Racor 2010TM-OR là lựa chọn phù hợp cho các hệ thống máy phát điện sử dụng nhiên liệu diesel. Khả năng lọc cặn kết hợp tách nước giúp duy trì nguồn nhiên liệu sạch trong quá trình vận hành liên tục. Sản phẩm góp phần nâng cao độ ổn định và giảm nguy cơ gián đoạn hoạt động của thiết bị.

5.3 Thiết bị công trình và máy móc cơ giới nặng

Racor 2010TM-OR được ứng dụng trên nhiều thiết bị công trình sử dụng động cơ diesel như máy xúc, máy đào và máy phát điện di động. Lõi lọc giúp bảo vệ hệ thống nhiên liệu trước bụi bẩn, nước và tạp chất trong điều kiện làm việc ngoài trời. Nhờ đó, thiết bị duy trì hiệu suất hoạt động ổn định hơn.

5.4 Hệ thống nhiên liệu sử dụng Diesel và Biodiesel B20

Sản phẩm được thiết kế để tương thích với nhiên liệu Diesel và Biodiesel B20, đáp ứng nhu cầu sử dụng trong nhiều lĩnh vực khác nhau. Khả năng tương thích nhiên liệu giúp Racor 2010TM-OR phù hợp với các hệ thống động cơ diesel hiện đại. Lõi lọc hỗ trợ duy trì chất lượng nhiên liệu trong suốt quá trình vận hành.

5.5 Cụm lọc nhiên liệu Racor Turbine Series 500

Racor 2010TM-OR là lõi lọc thay thế dành cho các cụm lọc nhiên liệu thuộc dòng Racor Turbine Series 500. Sản phẩm được sử dụng để thay thế phần tử lọc sau thời gian vận hành nhằm khôi phục hiệu quả lọc ban đầu. Việc sử dụng đúng lõi lọc giúp duy trì khả năng tách nước và loại bỏ tạp chất của hệ thống.

5.6 Hệ thống động cơ diesel yêu cầu nhiên liệu sạch

Racor 2010TM-OR phù hợp với các thiết bị diesel cần nguồn nhiên liệu sạch và ổn định trong quá trình hoạt động. Sản phẩm được ứng dụng trong lĩnh vực vận tải, năng lượng và công nghiệp. Khả năng lọc hiệu quả giúp giảm ảnh hưởng của tạp chất đến các bộ phận nhạy cảm trong động cơ.

6. Hướng dẫn kiểm tra khi sử dụng 2010TM-OR

6.1 Kiểm tra nước và cặn trong bầu lọc

Cần thường xuyên kiểm tra lượng nước và cặn tích tụ trong bầu lọc của cụm Racor Turbine Series. Nếu phát hiện lượng nước lớn, cần tiến hành xả bỏ để duy trì hiệu quả tách nước. Thao tác kiểm tra định kỳ giúp hạn chế ảnh hưởng đến hệ thống nhiên liệu.

6.2 Kiểm tra tình trạng lõi lọc

Quan sát tình trạng lõi lọc Racor 2010TM-OR để phát hiện dấu hiệu bám bẩn hoặc hư hỏng. Lõi lọc bị tắc nghẽn có thể làm giảm lưu lượng nhiên liệu cung cấp cho động cơ. Cần thay thế khi vật liệu lọc không còn đảm bảo khả năng xử lý nhiên liệu.

6.3 Kiểm tra khả năng vận hành của động cơ

Theo dõi hoạt động của động cơ sau khi nhiên liệu đi qua hệ thống lọc Racor. Các hiện tượng như khó khởi động, giảm công suất hoặc rung giật có thể liên quan đến nguồn nhiên liệu. Khi xuất hiện dấu hiệu bất thường, cần kiểm tra cụm lọc và lõi lọc.

6.4 Kiểm tra gioăng làm kín

Kiểm tra bộ gioăng RK11350 T-handle O-ring và Lid Gasket trong mỗi lần bảo dưỡng. Gioăng bị nứt, chai cứng hoặc lắp sai vị trí có thể gây rò rỉ nhiên liệu. Đảm bảo gioăng còn nguyên vẹn giúp duy trì độ kín cho hệ thống lọc.

6.5 Kiểm tra rò rỉ sau khi thay thế

Sau khi lắp lõi lọc mới, cần khởi động động cơ và kiểm tra toàn bộ cụm lọc. Quan sát khu vực nắp lọc, tay cầm chữ T và các đầu nối nhiên liệu. Việc kiểm tra giúp phát hiện sớm tình trạng rò rỉ sau bảo dưỡng.
