Mô tả
1. Tổng quan 8PK1520EPDM
Dây curoa Dayco 8PK1520EPDM thuộc dòng dây đai nhiều rãnh HD cho hệ thống truyền động phụ trợ. Sản phẩm sử dụng cao su EPDM kết hợp sợi gia cường Aramid, phù hợp với điều kiện làm việc tải cao.
Cấu trúc nhiều rãnh giúp dây truyền lực ổn định giữa puly và các bộ phận dẫn động. Phần lưng dây sử dụng vật liệu cao su, hỗ trợ độ linh hoạt trong quá trình vận hành.
Thiết kế rãnh thẳng giúp dây duy trì sự tiếp xúc đồng đều với bề mặt puly. Cấu trúc này hỗ trợ quá trình truyền động ổn định và liên tục.
Dây đai phù hợp với nhiều dòng xe thương mại và phương tiện vận tải hạng nặng. Sản phẩm đáp ứng các hệ thống yêu cầu dây đai bền bỉ và ổn định.
Khi thay thế, cần đối chiếu mã dây với cấu hình truyền động của phương tiện. Việc lựa chọn đúng kích thước giúp đảm bảo khả năng vận hành phù hợp.

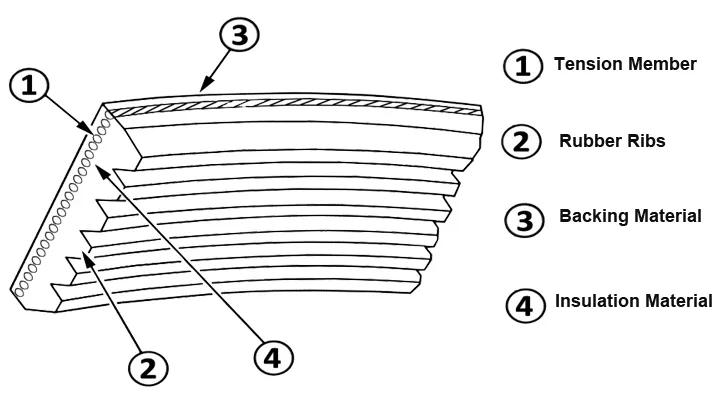

2. Cấu tạo 8PK1520EPDM
Dây curoa Dayco 8PK1520EPDM được cấu tạo từ cao su EPDM và lớp sợi gia cường Aramid. Các vật liệu này tạo nên kết cấu phù hợp cho hệ thống truyền động phụ trợ.
2.1 Lớp cao su EPDM
Thân dây sử dụng cao su EPDM, giúp duy trì độ đàn hồi trong quá trình vận hành. Vật liệu này phù hợp với các điều kiện làm việc thường gặp của hệ thống truyền động.
2.2 Sợi gia cường Aramid
Lớp sợi Aramid nằm bên trong thân dây, đóng vai trò chịu lực kéo. Kết cấu này hỗ trợ dây duy trì độ ổn định khi truyền động.
2.3 Hệ thống rãnh truyền động
Dây được thiết kế với 8 rãnh dọc, tương ứng với ký hiệu 8PK. Các rãnh tiếp xúc với puly để truyền chuyển động và công suất.
2.4 Lớp vật liệu mặt lưng
Mặt lưng dây sử dụng vật liệu cao su, tạo lớp bảo vệ cho phần thân dây. Thiết kế này cũng hỗ trợ dây làm việc linh hoạt trong hệ thống puly.
2.5 Kích thước cơ bản
Dây có 8 rãnh, thuộc cấu hình rãnh PK tiêu chuẩn. Chiều dài danh nghĩa theo mã sản phẩm là 1520 mm.
Bề rộng đỉnh khoảng 1.10 inch, tương đương khoảng 27.9 mm. Độ dày dây khoảng 0.169 inch, tương đương khoảng 4.29 mm.
Lưu ý: Khi thay thế, nên đối chiếu mã 8PK1520EPDM, kích thước và cấu hình puly thực tế. Không nên sử dụng riêng chiều dài 60.04 inch để xác định mã sản phẩm.

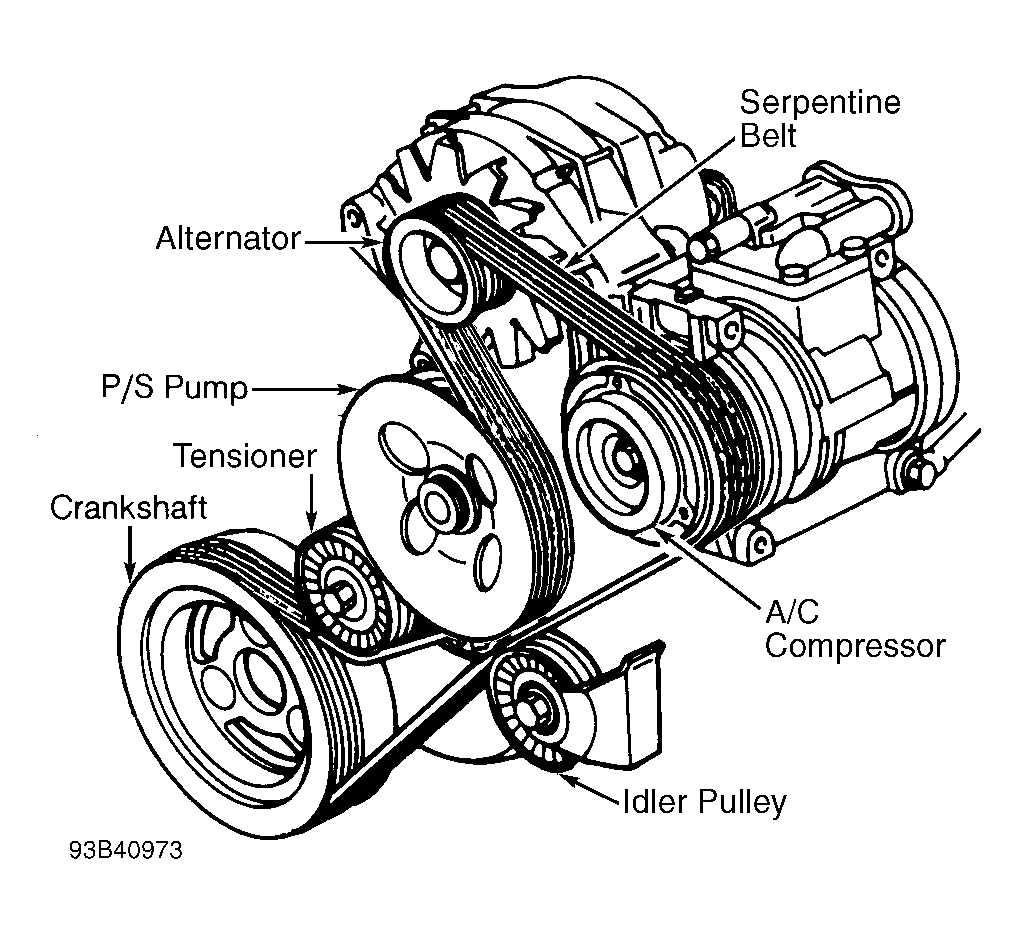

4. Nguyên lý hoạt động của 8PK1520EPDM
Dây curoa Dayco 8PK1520EPDM hoạt động dựa trên nguyên lý truyền động ma sát giữa dây và các puly. Khi puly chủ động quay, lực ma sát làm dây chuyển động theo.
4.1 Truyền chuyển động từ puly chủ động
Động cơ tạo chuyển động quay cho puly dẫn động trong hệ thống. Dây curoa tiếp nhận chuyển động thông qua sự tiếp xúc giữa các rãnh dây và puly.
4.2 Phân bổ lực qua 8 rãnh
Tám rãnh dọc trên dây cùng tham gia tiếp xúc với puly. Nhờ đó, lực truyền động được phân bổ trên nhiều vị trí thay vì tập trung vào một điểm.
4.3 Truyền động đến các puly phụ
Khi dây chuyển động, nó kéo các puly phụ quay theo. Các puly này có thể dẫn động những thiết bị phụ trợ khác nhau.
4.4 Duy trì độ căng của dây
Bộ phận căng dây trong hệ thống duy trì lực căng cần thiết. Độ căng phù hợp giúp dây tiếp xúc ổn định và hạn chế hiện tượng trượt.
4.5 Hoạt động liên tục
Khi động cơ tiếp tục quay, dây duy trì chuyển động tuần hoàn quanh hệ thống puly. Quá trình này giúp các thiết bị phụ trợ nhận chuyển động liên tục từ động cơ.
5. Ứng dụng của 8PK1520EPDM
Dây curoa Dayco 8PK1525 được ứng dụng trong lĩnh vực xe tải, xe thương mại, xe chuyên dụng, xe RV và một số thiết bị công nghiệp.
| Thương hiệu | Model | Năm |
|---|---|---|
| Case International | 9110 | 0 |
| Case International | 9130 | 0 |
| Holiday Rambler | Navigator | 1993 |
| International | 9600 | 1994 |
| International | 9700 | 1994 |
| International/Navistar | 9600 | 1995 |
| Sterling Truck | L9500 | 2006 |
| Sterling Truck | LT9500 | 2006 |
Lưu ý: Khi thay thế, nên đối chiếu mã 8PK1520EPDM với cấu hình thực tế của phương tiện.
6. Hướng dẫn kiểm tra và thay thế 8PK1520EPDM
6.1 Kiểm tra tình trạng dây curoa
Tắt động cơ và chờ các bộ phận truyền động nguội trước khi kiểm tra. Quan sát toàn bộ dây để phát hiện dấu hiệu nứt, rách, biến dạng hoặc hư hỏng.
Kiểm tra các rãnh dây để phát hiện tình trạng mòn bất thường. Với dây EPDM, cần chú ý hiện tượng mất vật liệu tại các rãnh thay vì chỉ tìm vết nứt.
Kiểm tra tiếng rít hoặc tiếng kêu bất thường khi động cơ hoạt động. Tiếng rít có thể liên quan đến độ căng không phù hợp hoặc dây bị nhiễm bẩn.
6.2 Kiểm tra puly và bộ căng dây
Quan sát vị trí chạy của dây trên từng puly. Dây phải nằm đúng vị trí và không bị lệch khỏi mép puly.
Tháo dây theo quy trình của từng động cơ, sau đó kiểm tra các puly. Các puly phải quay tự do và không có hiện tượng kẹt hoặc quay nặng.
Kiểm tra bộ căng dây bằng cách di chuyển cần căng qua toàn bộ hành trình. Cần căng phải chuyển động đều, không bị khựng hoặc kẹt.
Kiểm tra vòng bi puly và bộ căng để phát hiện tiếng ồn hoặc độ rơ bất thường. Nếu puly bị rung lắc hoặc quay không đều, cần xử lý trước khi lắp dây mới.
6.3 Tháo dây curoa cũ
Ngắt động cơ và bảo đảm dây không thể chuyển động trong quá trình thao tác. Xác định bộ căng và sử dụng đúng dụng cụ để giảm lực căng.
Giảm lực căng từ từ rồi tháo dây khỏi puly. Nên ghi lại đường đi của dây trước khi tháo để tránh lắp sai vị trí.
Sau khi tháo dây, kiểm tra toàn bộ puly, bộ căng và các bộ phận dẫn động. Dayco khuyến nghị kiểm tra các thành phần này cùng với dây curoa.
6.4 Lắp dây curoa mới
Đối chiếu mã 8PK1520EPDM và cấu hình dây trước khi lắp. Đảm bảo số rãnh và chiều dài phù hợp với hệ thống truyền động.
Đặt dây lần lượt vào các puly theo đúng sơ đồ định tuyến. Đảm bảo toàn bộ rãnh dây nằm chính xác trong rãnh tương ứng của puly.
Đưa bộ căng trở lại vị trí làm việc và kiểm tra độ căng của dây. Không dùng lực cưỡng bức để kéo dây lên puly nếu phương pháp lắp không yêu cầu.
6.5 Kiểm tra sau khi lắp
Quay hệ thống truyền động bằng tay nếu thiết kế động cơ cho phép. Kiểm tra để bảo đảm các rãnh dây đã ngồi hoàn toàn trên puly.
Khởi động động cơ và quan sát đường chạy của dây trong thời gian ngắn. Dây phải chạy thẳng, không lệch mép hoặc rung bất thường.
Nếu xuất hiện tiếng kêu, cần kiểm tra lại độ căng, độ thẳng hàng và tình trạng puly. Dayco lưu ý dây lắp chưa ngồi hoàn toàn trên puly hoặc bộ căng bị lỗi có thể khiến dây hỏng sớm.
⚠️ Lưu ý: Không sử dụng chất làm mềm hoặc dung dịch chống trượt cho dây curoa. Nếu dây EPDM bị ngâm hoặc nhiễm dầu, dầu trợ lực, nước làm mát hoặc chất bôi trơn gốc dầu, nên thay dây.
Lưu ý an toàn: Quy trình tháo lắp cụ thể có thể khác nhau theo từng động cơ và phương tiện. Luôn ưu tiên sơ đồ định tuyến và mô-men siết theo tài liệu kỹ thuật của nhà sản xuất.
