1. Tổng quan về AH1135

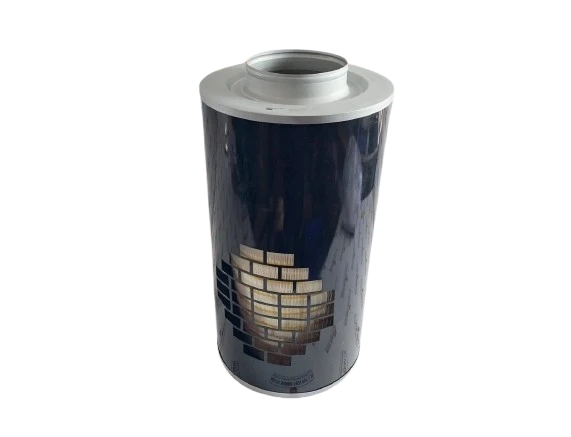

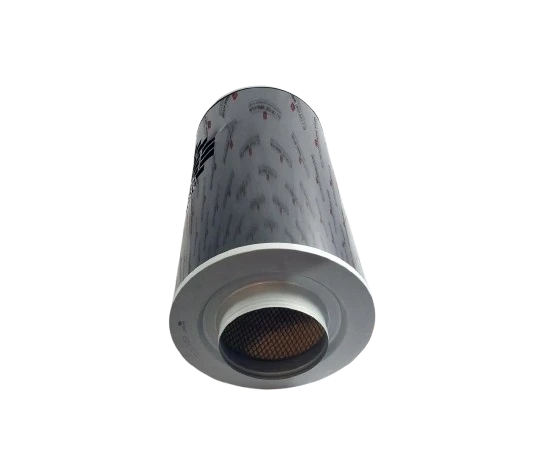

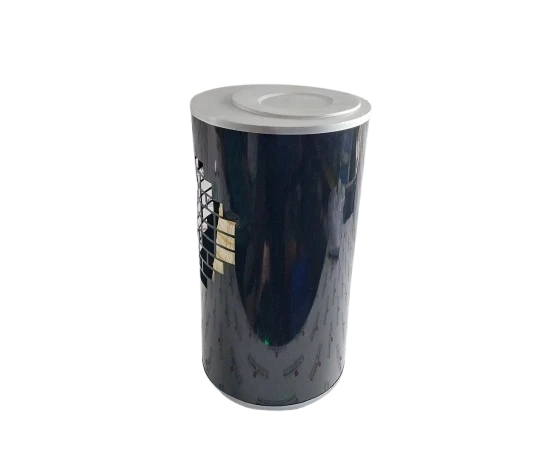

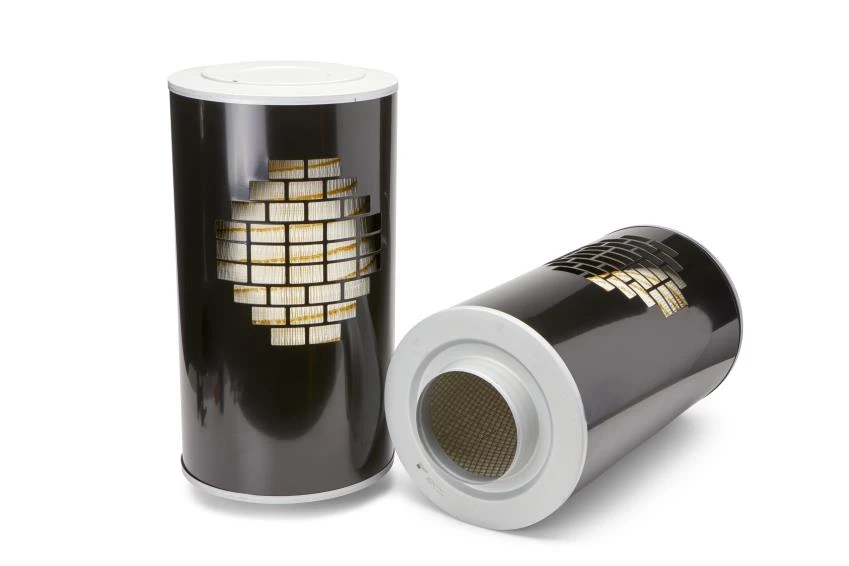

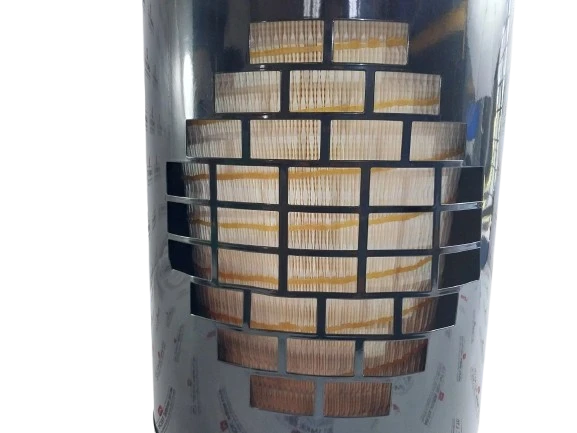

Fleetguard AH1135 là vỏ lọc khí động cơ (Air Filter Housing) được thiết kế để bảo vệ và cố định lõi lọc khí bên trong hệ thống nạp khí. Sản phẩm thuộc dòng linh kiện lọc khí Heavy-Duty Air Filtration của Fleetguard, chuyên dùng cho các động cơ diesel hoạt động trong môi trường khắc nghiệt như xe tải, máy công trình, máy phát điện và thiết bị công nghiệp.
Khác với các mã lọc khí dạng lõi, AH1135 không trực tiếp thực hiện quá trình lọc bụi, mà đóng vai trò là bộ phận chứa và dẫn hướng dòng khí qua phần tử lọc. Vỏ lọc giúp duy trì độ kín của hệ thống nạp, hạn chế rò rỉ khí và bảo vệ lõi lọc khỏi tác động bên ngoài trong quá trình vận hành.
Fleetguard AH1135 có kết cấu chắc chắn, thiết kế tối ưu cho lưu lượng khí lớn, đáp ứng yêu cầu của các động cơ công suất cao. Sản phẩm được sử dụng kết hợp với lõi lọc tương thích như Fleetguard AK162, giúp hệ thống lọc khí duy trì hiệu suất ổn định và cung cấp nguồn khí sạch cho động cơ.
2. Cấu tạo của AH1135
Cấu tạo chính gồm:
2.1 Thân vỏ lọc khí
- Là bộ phận bao bọc bên ngoài, được thiết kế chắc chắn để bảo vệ phần tử lọc khỏi tác động từ môi trường.
- Kích thước lớn giúp đáp ứng nhu cầu lưu lượng khí cao của các động cơ diesel công suất lớn.
2.2 Khoang chứa lõi lọc
- Bên trong vỏ có vị trí lắp lõi lọc tương thích Fleetguard AK162.
- Khoang lọc giúp cố định lõi lọc, đảm bảo khí đi qua đúng hướng và hạn chế hiện tượng rò rỉ khí.
2.3 Cửa khí vào và cửa khí ra
- Thiết kế đường dẫn khí giúp không khí đi qua lõi lọc trước khi vào động cơ.

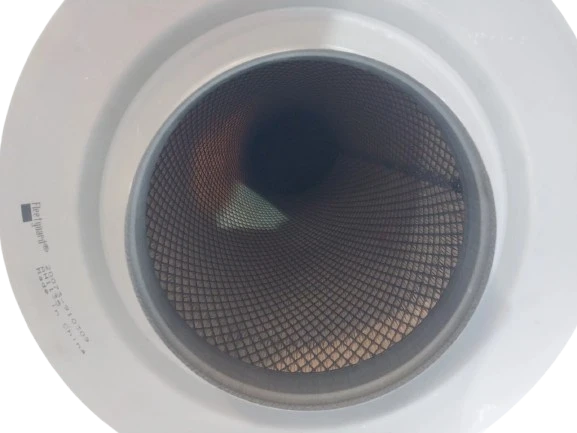

- Cửa ra có đường kính 7.00 inch (177.8 mm), phù hợp với các hệ thống nạp khí lưu lượng lớn.
2.4 Kết cấu kết nối và làm kín
- Các vị trí kết nối được thiết kế nhằm duy trì độ kín của hệ thống nạp.
- Giúp hạn chế bụi bẩn lọt vào đường khí sau khi đã qua lọc.
3. Nguyên lý hoạt động của AH1135
| Giai đoạn | Quá trình hoạt động |
|---|---|
| 1. Không khí đi vào housing | Không khí bên ngoài chứa bụi bẩn được hút vào Fleetguard AH1135 thông qua cửa khí vào. |
| 2. Dẫn khí qua lõi lọc | Vỏ lọc AH1135 định hướng dòng khí đi qua lõi lọc bên trong để thực hiện quá trình lọc. |
| 3. Giữ lại tạp chất | Lõi lọc giữ lại bụi, cặn bẩn và các hạt tạp chất, ngăn chúng đi vào buồng đốt động cơ. |
| 4. Cấp khí sạch cho động cơ | Không khí sau khi được lọc đi qua cửa khí ra của housing và tiếp tục đến hệ thống nạp động cơ. |
| 5. Bảo vệ hệ thống lọc khí | AH1135 duy trì độ kín, cố định lõi lọc và bảo vệ toàn bộ cụm lọc khỏi tác động từ môi trường bên ngoài. |
Sơ đồ cắt ngang nguyên lý hoạt động của Fleetguard AH1135
| STT | Vị trí trên hình | Chức năng |
|---|---|---|
| 1 | Cửa khí vào (Dirty Air Inlet) | Dẫn không khí bên ngoài chứa bụi bẩn vào bên trong vỏ lọc. |
| 2 | Thân vỏ lọc khí AH1135 (Air Housing) | Bảo vệ cụm lọc, cố định lõi lọc và duy trì độ kín của hệ thống nạp khí. |
| 3 | Lõi lọc khí (Filter Element) | Bộ phận trực tiếp giữ lại bụi bẩn và các hạt tạp chất trong không khí. |
| 4 | Lớp vật liệu lọc (Filter Media) | Môi trường lọc giúp giữ các hạt bụi nhỏ khi dòng khí đi qua. |
| 5 | Khoang khí sạch (Clean Air Chamber) | Khu vực chứa dòng khí sau khi đã được làm sạch trước khi đi ra ngoài. |
| 6 | Cửa khí ra (Clean Air Outlet) | Dẫn luồng khí sạch đến đường nạp khí của động cơ. |
4. Ưu điểm nổi bật của Fleetguard AH1135
| Ưu điểm | Đặc điểm nổi bật |
|---|---|
| Thiết kế chuyên dụng cho hệ thống lọc khí Heavy-Duty | Fleetguard AH1135 được thiết kế cho các động cơ diesel công suất lớn, đáp ứng yêu cầu vận hành trong môi trường nhiều bụi bẩn và tải nặng. |
| Bảo vệ hiệu quả hệ thống nạp khí | Vỏ lọc giúp bảo vệ lõi lọc bên trong, duy trì độ kín và hạn chế nguy cơ bụi bẩn xâm nhập vào đường khí sau lọc. |
| Hỗ trợ lưu lượng khí ổn định | Thiết kế housing tối ưu giúp định hướng dòng khí, giảm cản trở và đảm bảo nguồn khí phù hợp cho động cơ. |
| Kết cấu bền chắc, tuổi thọ cao | Vật liệu vỏ được thiết kế để chịu được rung động, nhiệt độ và điều kiện làm việc khắc nghiệt của thiết bị diesel. |
| Dễ dàng bảo dưỡng và thay thế | Cấu tạo thuận tiện cho việc lắp đặt, kiểm tra và thay thế lõi lọc khí tương thích. |
| Tương thích nhiều ứng dụng công nghiệp | Phù hợp sử dụng trên xe tải, máy công trình, máy phát điện và các thiết bị sử dụng động cơ diesel cần hệ thống lọc khí tin cậy. |
5. Các mã liên quan với AH1135
5.1 Mã tương đương
- BALDWIN: PA2724
- DONALDSON: P524838
5.2 Mã thay thế:
AH1135M – Mã linh kiện nâng cấp tương thích hoàn toàn về kích thước hình học. Có thể thay thế trực tiếp cho AH1135 mà không cần thay đổi kết cấu gá đỡ trên xe.
6. Ứng dụng của Fleetguard AH1135
Fleetguard AH1135 được sử dụng trong các hệ thống lọc khí của động cơ diesel công suất lớn, đặc biệt trong các thiết bị yêu cầu lưu lượng khí cao và khả năng làm việc bền bỉ trong môi trường khắc nghiệt.
| Lĩnh vực ứng dụng | Model / Thiết bị tham khảo | Vai trò kỹ thuật & Lợi ích vận hành |
|---|---|---|
| Máy phát điện Diesel | Tổ máy phát điện công nghiệp sử dụng động cơ Cummins công suất lớn (tham chiếu theo các mã OEM liên quan: 1402501, 1402413, 1403163, 3050498). | Bảo vệ cụm hút khí của tổ máy phát, duy trì luồng khí nạp ổn định, giúp động cơ vận hành liên tục và đạt hiệu suất cao. |
| Động cơ Cummins công nghiệp | Các hệ thống động cơ diesel Cummins sử dụng cấu hình vỏ lọc khí tương thích với Fleetguard AH1135. | Đáp ứng yêu cầu lưu lượng khí lớn của động cơ Heavy-Duty, hỗ trợ ngăn bụi bẩn xâm nhập và bảo vệ các chi tiết bên trong động cơ. |
| Thiết bị sử dụng động cơ Perkins | Các động cơ diesel Perkins có mã phụ tùng OEM liên quan: SEV5514X1. | Duy trì độ kín của cụm lọc khí, bảo vệ đường nạp và đảm bảo nguồn khí sạch cho quá trình vận hành động cơ. |
| Thiết bị công nghiệp & Máy công trình | Máy phát điện, máy nén khí di động, máy bơm công suất lớn và các thiết bị sử dụng động cơ diesel công suất cao. | Cung cấp giải pháp vỏ lọc khí (Air Housing) bền chắc, chịu rung động tốt và phù hợp với môi trường làm việc nhiều bụi, tải nặng. |
Lưu ý: Fleetguard AH1135 là vỏ lọc khí, không phải lõi lọc trực tiếp. Sản phẩm cần kết hợp với phần tử lọc tương thích để đảm bảo hiệu quả bảo vệ hệ thống nạp khí động cơ.
7. Hướng dẫn kiểm tra và thay thế Fleetguard AH1135
Do Fleetguard AH1135 là vỏ lọc khí (Air Filter Housing), quá trình bảo dưỡng chủ yếu tập trung vào việc kiểm tra tình trạng vỏ lọc, độ kín hệ thống và khả năng bảo vệ lõi lọc bên trong.
7.1 Kiểm tra Fleetguard AH1135
| Hạng mục kiểm tra | Cách thực hiện | Dấu hiệu cần xử lý |
|---|---|---|
| Kiểm tra bên ngoài vỏ lọc | Quan sát toàn bộ thân housing, các vị trí nối và giá đỡ. | Vỏ bị nứt, móp méo, biến dạng hoặc có dấu hiệu hư hỏng do va đập. |
| Kiểm tra độ kín hệ thống | Kiểm tra các mối nối, gioăng làm kín và vị trí lắp đặt. | Có hiện tượng rò khí, bụi bám bất thường phía sau cụm lọc. |
| Kiểm tra lõi lọc bên trong | Tháo nắp housing và kiểm tra tình trạng lõi lọc tương thích. | Lõi lọc quá bẩn, rách vật liệu lọc hoặc hết khả năng làm việc. |
| Kiểm tra đường khí vào – ra | Kiểm tra các cửa kết nối và đường ống dẫn khí. | Có vật cản, bụi bẩn tích tụ hoặc kết nối không chắc chắn. |
7.2 Quy trình thay thế Fleetguard AH1135
| 1. Tắt động cơ và kiểm tra an toàn | Dừng thiết bị, để động cơ nguội và ngắt nguồn trước khi thao tác. |
| 2. Tháo vỏ lọc cũ | Tháo các đường ống kết nối, giá đỡ và đưa housing cũ ra khỏi vị trí lắp đặt. |
| 3. Kiểm tra các bộ phận liên quan | Kiểm tra lõi lọc, gioăng làm kín, đường ống khí và các vị trí kết nối. |
| 4. Lắp Fleetguard AH1135 mới | Đặt housing đúng vị trí, siết chặt các điểm cố định và đảm bảo các mối nối kín khí. |
| 5. Kiểm tra sau lắp đặt | Khởi động động cơ, kiểm tra rò khí, tiếng hút bất thường và tình trạng hoạt động của hệ thống nạp. |
8. Mã tương đương
- BALDWIN: PA2724
- DONALDSON: P524838
