Mô tả

1. Tổng quan về BF1391-O

Baldwin BF1391-O là bộ lọc tách nước nhiên liệu dạng Spin-on chuyên dùng cho hệ thống diesel hiện đại. Sản phẩm được thiết kế với đầu mở dành cho Bowl, giúp tăng khả năng lắp đặt linh hoạt. Bộ lọc hỗ trợ loại bỏ nước và tạp chất trong nhiên liệu trước khi đưa vào động cơ. Nhờ khả năng bảo vệ hệ thống phun nhiên liệu, BF1391-O giúp duy trì hiệu suất vận hành ổn định.

Sản phẩm được ứng dụng phổ biến trên các dòng động cơ và xe tải Mercedes-Benz. Với cấu tạo chắc chắn cùng vật liệu lọc chất lượng cao, bộ lọc đảm bảo độ bền lâu dài. Baldwin BF1391-O là lựa chọn phù hợp để nâng cao độ tin cậy cho hệ thống nhiên liệu diesel.

2. Cấu tạo của BF1391-O

2.1 Vỏ lọc bền chắc và thiết kế dạng Spin-on

Baldwin BF1391-O được chế tạo với lớp vỏ kim loại chắc chắn, chịu được áp suất nhiên liệu cao. Thiết kế dạng Spin-on giúp quá trình tháo lắp bộ lọc trở nên nhanh chóng và thuận tiện hơn. Kết cấu bên ngoài bảo vệ các bộ phận bên trong khỏi tác động từ môi trường làm việc.

2.2 Lõi lọc nhiên liệu hiệu suất cao

Bên trong Baldwin BF1391-O sử dụng vật liệu lọc chuyên dụng, giúp giữ lại cặn bẩn trong nhiên liệu. Lõi lọc có khả năng loại bỏ các hạt tạp chất nhỏ, bảo vệ hệ thống phun nhiên liệu. Cấu trúc vật liệu lọc được tối ưu nhằm duy trì lưu lượng nhiên liệu ổn định khi vận hành.

2.3 Bộ phận tách nước và khoang chứa Bowl

BF1391-O được thiết kế với đầu mở dành cho Bowl, hỗ trợ khả năng tách nước hiệu quả. Khoang Bowl giúp thu gom lượng nước tách ra khỏi nhiên liệu trước khi đi vào động cơ. Cơ chế này hạn chế nguy cơ ăn mòn và hư hỏng các chi tiết phun nhiên liệu chính xác.

2.4 Cụm ren kết nối và vòng làm kín

Sản phẩm sử dụng ren kết nối kích thước 1-14, phù hợp với nhiều hệ thống nhiên liệu diesel. Bộ lọc được trang bị Integral Post Seal, giúp tăng khả năng làm kín trong quá trình hoạt động. Ngoài ra, Baldwin BF1391-O đi kèm gasket gắn sẵn và gasket rời, đảm bảo lắp đặt chính xác.

3. Ưu điểm của BF1391-O

3.1 Khả năng tách nước và bảo vệ hệ thống nhiên liệu

Baldwin BF1391-O giúp loại bỏ nước lẫn trong nhiên liệu, bảo vệ các chi tiết phun diesel. Khả năng tách nước hiệu quả giúp hạn chế hiện tượng ăn mòn trong hệ thống nhiên liệu. Nhờ đó, động cơ duy trì khả năng vận hành ổn định và kéo dài tuổi thọ linh kiện.

3.2 Hiệu suất lọc nhiên liệu vượt trội

Bộ lọc BF1391-O có khả năng giữ lại các hạt bụi bẩn trong nhiên liệu diesel. Cấu trúc lõi lọc tối ưu giúp duy trì lưu lượng nhiên liệu ổn định trong quá trình vận hành. Điều này góp phần nâng cao hiệu suất cháy và giảm nguy cơ tắc nghẽn kim phun.

3.3 Thiết kế chắc chắn và dễ dàng lắp đặt

Thiết kế dạng Spin-on giúp Baldwin BF1391-O thay thế nhanh chóng mà không cần thao tác phức tạp. Vỏ lọc kim loại chắc chắn giúp sản phẩm hoạt động bền bỉ trong môi trường khắc nghiệt. Cấu trúc đầu mở dành cho Bowl mang lại khả năng lắp đặt linh hoạt hơn.

3.4 Độ kín cao và khả năng vận hành ổn định

BF1391-O được trang bị Integral Post Seal giúp hạn chế rò rỉ nhiên liệu trong hệ thống. Các gioăng làm kín đi kèm hỗ trợ quá trình lắp đặt chính xác và an toàn hơn. Nhờ khả năng làm kín tốt, bộ lọc duy trì hiệu suất trong thời gian sử dụng dài.

3.5 Ứng dụng rộng rãi trên động cơ Mercedes-Benz

Baldwin BF1391-O được thiết kế phù hợp với nhiều dòng động cơ Mercedes-Benz và xe tải. Sản phẩm đáp ứng yêu cầu lọc nhiên liệu trong các ứng dụng vận hành cường độ cao. Khả năng tương thích tốt giúp BF1391-O trở thành lựa chọn thay thế đáng tin cậy.

4. Nguyên lý hoạt động của BF1391-O

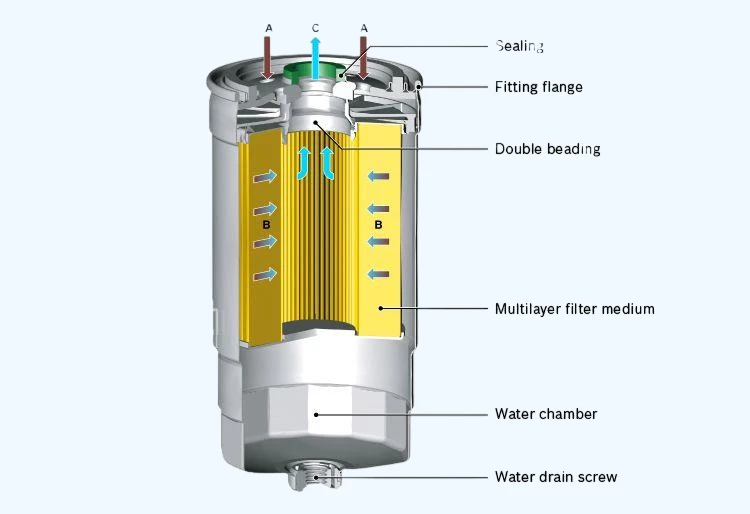

Hình minh họa nguyên lý hoạt động của BF1391-O

4.1 Giai đoạn nhiên liệu đi vào bộ lọc

Baldwin BF1391-O hoạt động theo nguyên lý lọc dòng chảy ngoài vào trong kết hợp tách nước nhiên liệu. Khi động cơ vận hành, nhiên liệu diesel chưa được làm sạch đi vào qua các lỗ nhỏ ở phần vành ngoài bộ lọc. Dòng nhiên liệu sau đó được phân bố đều quanh bề mặt lõi lọc bên trong thiết bị.

4.2 Quá trình lọc giữ lại tạp chất

Nhiên liệu tiếp tục xuyên qua lớp vật liệu lọc bằng cellulose hoặc sợi tổng hợp bên trong BF1391-O. Các hạt bụi bẩn, cặn kim loại và tạp chất kích thước nhỏ được giữ lại trên lớp lọc. Quá trình này giúp ngăn các chất gây hại xâm nhập vào hệ thống phun nhiên liệu động cơ.

4.3 Quá trình kết tụ và tách nước khỏi nhiên liệu

Trong quá trình đi qua vật liệu lọc, các hạt nước nhỏ trong nhiên liệu được giữ lại và kết tụ. Các giọt nước sau đó liên kết thành những giọt lớn hơn nhờ cấu trúc hỗ trợ tách nước. Do có tỷ trọng lớn hơn dầu diesel, nước sẽ tách khỏi nhiên liệu và di chuyển xuống phía dưới.

4.4 Giai đoạn thu gom nước qua Bowl lắp ngoài

Baldwin BF1391-O có thiết kế Open End for Bowl, cho phép kết nối với chén chứa nước bên ngoài. Nước tách ra sẽ chảy xuống Clear Bowl hoặc cụm cảm biến được lắp ở phía dưới bộ lọc. Người vận hành có thể xả lượng nước tích tụ thông qua van xả trên cụm Bowl này.

4.5 Giai đoạn nhiên liệu sạch đi ra ngoài

Sau khi hoàn thành quá trình lọc và tách nước, nhiên liệu sạch đi vào khoang trung tâm của bộ lọc. Dòng nhiên liệu sau đó di chuyển qua lỗ ren trung tâm để thoát ra ngoài hệ thống. Nhiên liệu sạch tiếp tục được cung cấp đến bơm cao áp và hệ thống phun động cơ.

4.6 Khả năng bảo vệ hệ thống nhiên liệu

Nhờ cơ chế lọc ngoài vào trong và tách nước hiệu quả, BF1391-O bảo vệ động cơ diesel tốt hơn. Bộ lọc giúp giảm nguy cơ mài mòn kim phun và hư hỏng các chi tiết chính xác. Điều này góp phần duy trì hiệu suất vận hành ổn định cho động cơ Mercedes-Benz.

5. Ứng dụng của BF1391-O

5.1 Ứng dụng trên động cơ Mercedes-Benz OM

Baldwin BF1391-O được sử dụng trong hệ thống nhiên liệu diesel của các dòng động cơ Mercedes-Benz công suất lớn. Bộ lọc phù hợp với nhiều động cơ Mercedes-Benz OM dùng trên xe tải thương mại và thiết bị chuyên dụng. Các dòng động cơ OM yêu cầu nhiên liệu sạch thường sử dụng bộ lọc này để bảo vệ hệ thống phun.

5.2 Ứng dụng trên xe tải Mercedes-Benz Actros

Baldwin BF1391-O có thể ứng dụng trên các dòng xe tải Mercedes-Benz Actros sử dụng động cơ diesel Heavy Duty. Các phiên bản Actros trang bị động cơ OM như OM457, OM460, OM471 cần hệ thống lọc nhiên liệu hiệu quả. Bộ lọc giúp loại bỏ nước và tạp chất, hỗ trợ bảo vệ bơm cao áp cùng kim phun.

5.3 Ứng dụng trên xe tải Mercedes-Benz Axor và Arocs

BF1391-O phù hợp với các dòng xe tải Mercedes-Benz Axor và Arocs sử dụng động cơ diesel OM. Các động cơ như Mercedes-Benz OM457LA, OM460LA và OM470 thường yêu cầu khả năng tách nước nhiên liệu cao. Nhờ thiết kế Open End for Bowl, bộ lọc dễ dàng kết hợp với cụm Bowl tách nước bên ngoài.

5.4 Ứng dụng trong thiết bị công nghiệp sử dụng động cơ Mercedes-Benz

Ngoài xe tải, Baldwin BF1391-O còn được sử dụng trên thiết bị công nghiệp dùng động cơ Mercedes-Benz diesel. Các ứng dụng như máy xây dựng, máy phát điện và thiết bị vận hành liên tục cần nhiên liệu sạch. Bộ lọc giúp duy trì độ ổn định của động cơ trong điều kiện làm việc tải cao.

5.5 Các mã thay thế và tương thích

Baldwin BF1391-O được thiết kế thay thế cho mã lọc nhiên liệu Mercedes-Benz 4771302 và A0004771302. Sản phẩm cũng tương thích với mã Fleetguard FS19914, hỗ trợ thay thế trong nhiều hệ thống hiện hữu. Nhờ khả năng tương thích rộng, BF1391-O là lựa chọn phù hợp cho hệ thống nhiên liệu diesel Mercedes-Benz.

Lưu ý: Các model động cơ OM457, OM460, OM470, OM471 ở trên là các dòng động cơ Mercedes-Benz thường gặp trong nhóm xe tải Heavy Duty; để xác nhận chính xác từng model xe/năm sản xuất cần đối chiếu theo VIN hoặc catalog phụ tùng Mercedes-Benz.

6. Hướng dẫn kiểm tra khi sử dụng BF1391-O

6.1 Kiểm tra tình trạng bên ngoài bộ lọc

Trước khi vận hành, cần kiểm tra Baldwin BF1391-O để phát hiện các dấu hiệu bất thường bên ngoài. Người dùng nên quan sát thân lọc, khu vực ren kết nối và vị trí gioăng làm kín. Nếu phát hiện vết nứt, móp méo hoặc rò rỉ nhiên liệu, cần xử lý ngay lập tức.

6.2 Kiểm tra khả năng tách nước trong Bowl

Do Baldwin BF1391-O có thiết kế Open End for Bowl, cần kiểm tra cụm Bowl lắp bên dưới. Quan sát lượng nước tích tụ trong chén chứa để xác định thời điểm cần xả nước. Nếu lượng nước vượt mức cho phép, cần mở van xả để loại bỏ nước ra ngoài.

6.3 Kiểm tra hiện tượng rò rỉ nhiên liệu

Sau khi lắp đặt, cần khởi động động cơ và kiểm tra toàn bộ khu vực bộ lọc. Quan sát quanh vị trí gioăng, ren lọc và cụm Bowl để phát hiện nhiên liệu rò rỉ. Rò rỉ có thể làm giảm áp suất nhiên liệu và ảnh hưởng đến hiệu suất động cơ.

6.4 Kiểm tra chất lượng nhiên liệu sau lọc

Trong quá trình vận hành, cần theo dõi tình trạng hoạt động của hệ thống nhiên liệu. Các dấu hiệu như khó khởi động, giảm công suất hoặc động cơ rung có thể liên quan đến lọc. Khi xuất hiện hiện tượng bất thường, cần kiểm tra bộ lọc và nguồn nhiên liệu đầu vào.

6.5 Kiểm tra thời điểm thay thế bộ lọc

Baldwin BF1391-O cần được thay thế theo chu kỳ bảo dưỡng của nhà sản xuất động cơ. Thời gian sử dụng phụ thuộc vào chất lượng nhiên liệu và điều kiện vận hành thực tế. Nên thay lọc sớm hơn khi xe hoạt động trong môi trường nhiều bụi bẩn hoặc nhiên liệu kém chất lượng.

7. Quy trình thay thế Baldwin BF1391-O

Bảng quy trình tham khảo

Bước	Quy trình thực hiện	Mô tả chi tiết
1	Chuẩn bị trước khi thay thế	Tắt động cơ, chờ hệ thống nhiên liệu ổn định và chuẩn bị lọc Baldwin BF1391-O mới cùng dụng cụ cần thiết.
2	Tháo bộ lọc cũ khỏi hệ thống	Xoay bộ lọc nhiên liệu cũ ngược chiều kim đồng hồ để tháo khỏi đầu lọc trên động cơ.
3	Tháo cụm Bowl khỏi lọc cũ	Sau khi tháo lọc cũ, tiếp tục tháo chén chứa nước Bowl khỏi phần Open End phía dưới bộ lọc.
4	Kiểm tra và vệ sinh Bowl	Làm sạch bên trong Bowl, kiểm tra van xả, cảm biến nước và các vị trí kết nối trước khi lắp lại.
5	Thay gioăng làm kín Bowl	Thay mới gioăng đáy Bowl để đảm bảo khả năng kín khít, tránh rò rỉ nhiên liệu khi vận hành.
6	Lắp Bowl vào lọc mới BF1391-O	Gắn cụm Bowl vào đầu mở của Baldwin BF1391-O trước khi đưa toàn bộ cụm lọc lên động cơ.
7	Bôi trơn gioăng bộ lọc	Bôi một lớp mỏng nhớt máy sạch lên gioăng cao su trên đầu lọc và gioăng đáy Bowl.
8	Lắp bộ lọc mới lên đầu lọc động cơ	Đưa toàn bộ cụm BF1391-O cùng Bowl lên vị trí lắp đặt, sau đó xoay lọc bằng tay theo chiều kim đồng hồ.
9	Siết lọc đúng kỹ thuật	Khi gioăng vừa tiếp xúc với mặt bích, tiếp tục xoay thêm khoảng 3/4 đến 1 vòng để hoàn tất lắp đặt.
10	Kiểm tra sau khi thay thế	Khởi động động cơ, kiểm tra rò rỉ nhiên liệu tại vị trí gioăng, ren lọc và cụm Bowl bên dưới.
