Mô tả

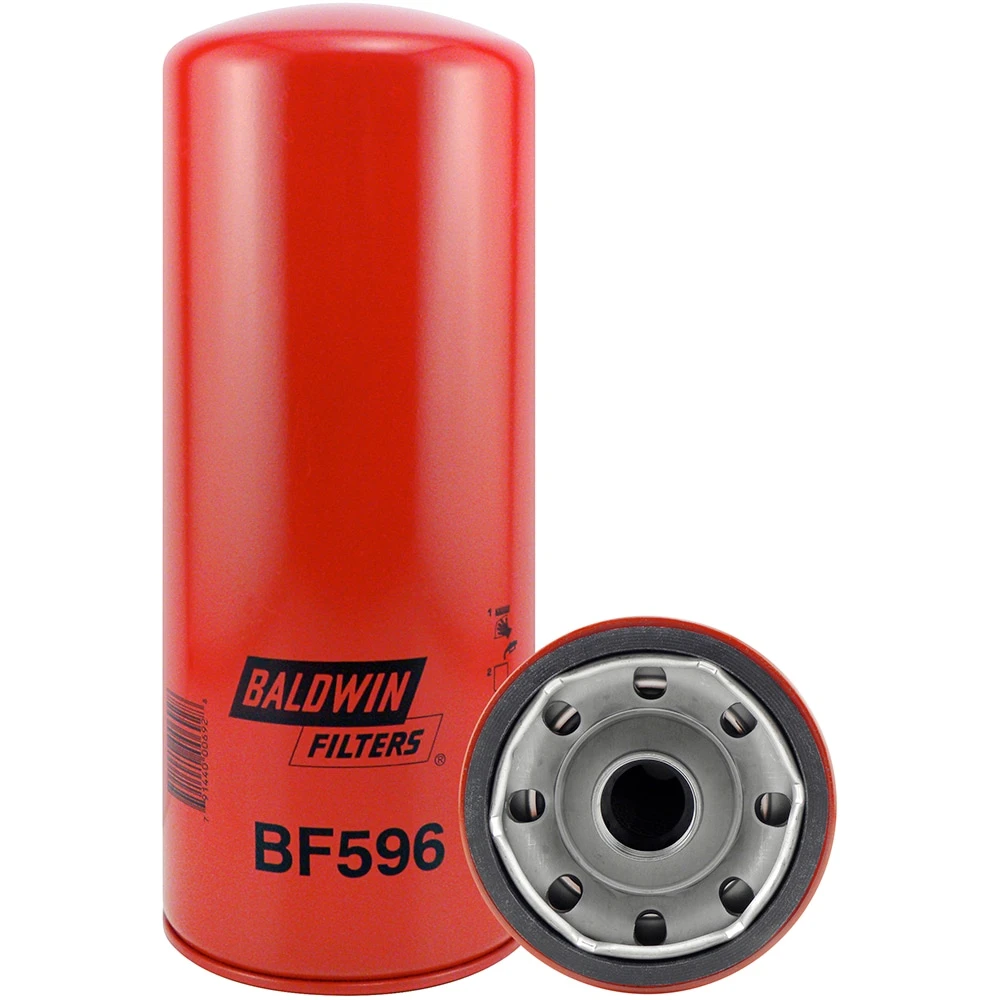

1. Tổng quan về BF596

Lọc nhiên liệu Baldwin BF596 là bộ lọc dạng Spin-On chuyên dùng cho hệ thống nhiên liệu diesel trên các thiết bị công nghiệp và phương tiện vận tải. Sản phẩm được thiết kế nhằm duy trì nguồn nhiên liệu sạch trước khi đưa vào động cơ, góp phần đảm bảo quá trình vận hành ổn định.

BF596 có khả năng giữ lại các hạt tạp chất trong nhiên liệu với cấp lọc danh nghĩa 5 micron. Thiết kế tiêu chuẩn với ren kết nối 1 1/4-12 và gioăng tích hợp giúp sản phẩm tương thích tốt với nhiều hệ thống nhiên liệu khác nhau.

Với kết cấu phù hợp cho môi trường làm việc cường độ cao, Baldwin BF596 đáp ứng nhu cầu sử dụng trên các động cơ diesel công suất lớn. Đây là lựa chọn phổ biến trong lĩnh vực vận tải, xây dựng và thiết bị công nghiệp.

2. Cấu tạo của BF596

2.1 Vỏ thép bảo vệ chắc chắn

Baldwin BF596 được trang bị lớp vỏ ngoài bằng thép có khả năng chịu lực tốt trong quá trình vận hành. Bộ phận này giúp bảo vệ các chi tiết bên trong khỏi tác động từ rung động và môi trường làm việc bên ngoài.

2.2 Vật liệu lọc dạng xếp nếp

Bên trong bộ lọc sử dụng vật liệu lọc chuyên dụng được bố trí theo dạng xếp nếp. Thiết kế này giúp mở rộng diện tích tiếp xúc với nhiên liệu, đồng thời duy trì khả năng giữ cặn trong suốt quá trình sử dụng.

2.3 Gioăng G498-A tích hợp

Bộ lọc được trang bị gioăng làm kín G498-A lắp sẵn trên thân lọc. Chi tiết này tạo sự liên kết chắc chắn giữa bộ lọc và cụm lắp đặt, hạn chế tình trạng thất thoát nhiên liệu.

2.4 Cấu trúc Integral Post Seal

Integral Post Seal là bộ phận hỗ trợ làm kín tại khu vực trung tâm của bộ lọc. Cấu trúc này giúp kiểm soát hướng dòng nhiên liệu và đảm bảo quá trình lọc diễn ra đúng thiết kế.

2.5 Kết nối ren 1 1/4-12

BF596 sử dụng chuẩn ren 1 1/4-12 giúp quá trình lắp đặt phù hợp với nhiều hệ thống nhiên liệu diesel. Thiết kế ren chính xác giúp tăng độ chắc chắn khi kết nối với đầu lọc.

3. Ưu điểm của BF596

3.1 Nâng cao độ sạch nhiên liệu

Baldwin BF596 giúp loại bỏ các hạt bẩn có trong nhiên liệu trước khi đưa vào động cơ. Nguồn nhiên liệu sạch hơn giúp hệ thống phun hoạt động ổn định và giảm ảnh hưởng từ cặn bẩn.

3.2 Hỗ trợ duy trì hiệu suất động cơ

Khi nhiên liệu được kiểm soát tốt về chất lượng, quá trình đốt cháy trong động cơ diễn ra hiệu quả hơn. Điều này góp phần duy trì khả năng vận hành ổn định trong thời gian dài.

3.3 Phù hợp với điều kiện làm việc nặng

BF596 được thiết kế để hoạt động trong các môi trường có cường độ vận hành cao. Sản phẩm đáp ứng tốt nhu cầu sử dụng trên xe tải, máy móc công trình và thiết bị công nghiệp.

3.4 Tiết kiệm thời gian bảo dưỡng

Thiết kế Spin-On cho phép thay thế nhanh chóng khi đến chu kỳ bảo dưỡng. Người dùng không cần tháo rời từng bộ phận riêng lẻ như các loại lọc truyền thống.

3.5 Giảm nguy cơ sự cố hệ thống nhiên liệu

Khả năng lọc ổn định giúp hạn chế lượng tạp chất đi vào các bộ phận nhạy cảm. Điều này góp phần giảm nguy cơ tắc nghẽn và nâng cao độ tin cậy của thiết bị.

3.6 Khả năng thay thế linh hoạt

Baldwin BF596 có thể sử dụng thay thế cho mã Cummins 3313306 trong nhiều ứng dụng tương thích. Điều này giúp người dùng dễ dàng lựa chọn sản phẩm phù hợp khi bảo dưỡng.

4. Nguyên lý hoạt động của BF596

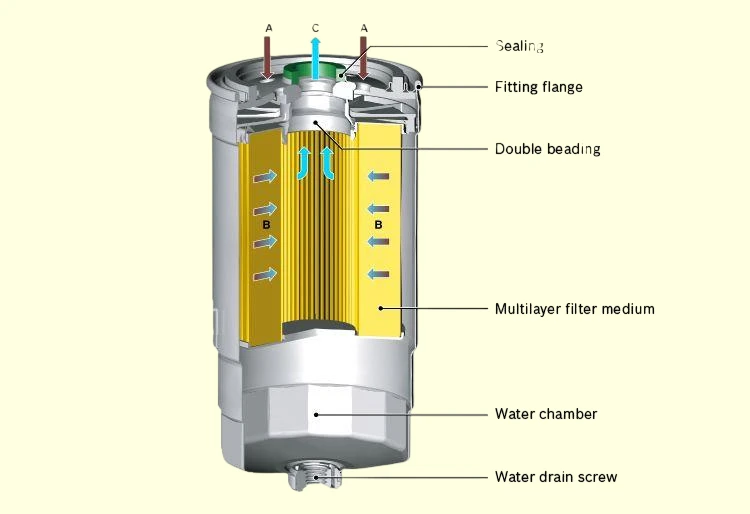

Hình minh họa nguyên lý hoạt động của BF596

Baldwin BF596 hoạt động dựa trên nguyên lý cho nhiên liệu đi qua lớp vật liệu lọc trước khi cấp đến động cơ. Quá trình này giúp loại bỏ các thành phần không mong muốn trong nhiên liệu diesel.

4.1 Nhiên liệu đi vào bộ lọc

Nhiên liệu từ hệ thống cấp nhiên liệu được đưa vào bộ lọc thông qua các cửa nạp trên đầu lọc. Sau đó, dòng nhiên liệu được phân bố vào khu vực bên ngoài lõi lọc.

4.2 Quá trình lọc diễn ra qua vật liệu lọc

Khi nhiên liệu đi xuyên qua lớp vật liệu lọc, các hạt bụi bẩn và cặn rắn sẽ bị giữ lại. Những thành phần này được giữ bên trong môi trường lọc thay vì tiếp tục đi vào động cơ.

4.3 Nhiên liệu sạch đi vào lõi trung tâm

Sau khi hoàn thành quá trình lọc, nhiên liệu sạch được tập trung về khu vực trung tâm của bộ lọc. Dòng nhiên liệu này tiếp tục được dẫn ra ngoài thông qua đường cấp nhiên liệu.

4.4 Cấp nhiên liệu đến động cơ

Nhiên liệu sau lọc được đưa đến hệ thống phun để phục vụ quá trình vận hành. Điều này giúp động cơ nhận được nguồn nhiên liệu phù hợp với yêu cầu hoạt động.

4.5 Thay thế khi vật liệu lọc bão hòa

Trong quá trình sử dụng, lượng cặn tích tụ sẽ làm giảm khả năng lưu thông nhiên liệu. Vì vậy, cần thay Baldwin BF596 theo lịch bảo dưỡng để duy trì hiệu quả làm việc.

5. Ứng dụng của BF596

5.1 Động cơ Cummins

Baldwin BF596 được sử dụng trên nhiều dòng động cơ diesel Cummins trong các ứng dụng công nghiệp và vận tải. Sản phẩm đáp ứng yêu cầu lọc nhiên liệu cho các hệ thống động cơ công suất lớn.

5.2 Xe tải hạng nặng

Bộ lọc phù hợp với một số dòng xe tải của Kenworth, Mack và International. Đây là những phương tiện thường xuyên vận hành trong điều kiện tải cao và quãng đường dài.

5.3 Máy móc xây dựng

BF596 được ứng dụng trên các thiết bị công trình như máy xúc, máy đào và máy chuyên dụng. Bộ lọc hỗ trợ hệ thống nhiên liệu làm việc ổn định trong môi trường nhiều bụi.

5.4 Thiết bị khai thác công nghiệp

Sản phẩm được lựa chọn cho các máy móc hoạt động liên tục trong ngành khai thác và sản xuất. Khả năng vận hành bền bỉ giúp đáp ứng yêu cầu sử dụng lâu dài.

5.5 Ứng dụng thay thế tương đương

Baldwin BF596 có thể được sử dụng thay thế cho một số mã lọc tương thích như Cummins 3313306. Việc lựa chọn đúng mã giúp đảm bảo khả năng lắp đặt và hiệu quả vận hành.

6. Hướng dẫn kiểm tra khi sử dụng BF596

6.1 Kiểm tra tình trạng bên ngoài bộ lọc

Trước khi vận hành, cần kiểm tra bề mặt Baldwin BF596 để phát hiện dấu hiệu rò rỉ hoặc hư hỏng. Người dùng nên quan sát vỏ lọc, khu vực gioăng và vị trí kết nối ren.

6.2 Kiểm tra dấu hiệu rò rỉ nhiên liệu

Trong quá trình sử dụng, cần thường xuyên kiểm tra khu vực xung quanh bộ lọc. Nếu phát hiện nhiên liệu rò rỉ, cần dừng thiết bị để kiểm tra độ kín của gioăng và vị trí lắp đặt.

6.3 Theo dõi hiệu suất hoạt động của động cơ

Bộ lọc nhiên liệu bị bẩn có thể làm giảm khả năng cung cấp nhiên liệu cho động cơ. Các dấu hiệu như khó khởi động, giảm công suất hoặc động cơ hoạt động không ổn định cần được kiểm tra sớm.

6.4 Kiểm tra thời điểm thay thế bộ lọc

Baldwin BF596 cần được thay thế theo khuyến cáo của nhà sản xuất động cơ hoặc lịch bảo dưỡng thiết bị. Không nên sử dụng bộ lọc quá thời gian quy định vì có thể ảnh hưởng đến hiệu suất lọc.

6.5 Kiểm tra sau khi thay lọc mới

Sau khi lắp đặt bộ lọc mới, cần khởi động động cơ và quan sát toàn bộ hệ thống. Đảm bảo không xuất hiện rò rỉ nhiên liệu và động cơ vận hành ổn định.

7. Quy trình thay thế BF596

Bước	Nội dung thực hiện	Hướng dẫn kỹ thuật
1	Chuẩn bị dụng cụ và lọc mới	Tắt động cơ, chờ hệ thống nhiên liệu giảm áp trước khi thao tác. Chuẩn bị lọc Baldwin BF596 mới, khay hứng nhiên liệu, khăn vệ sinh và dụng cụ tháo lọc chuyên dụng.
2	Vệ sinh khu vực lắp đặt	Làm sạch toàn bộ khu vực xung quanh bộ lọc trước khi tháo. Cần tránh để đất cát, bụi bẩn rơi vào mặt bích hoặc đường nhiên liệu trong quá trình thay thế.
3	Tháo bộ lọc cũ	Sử dụng dụng cụ tháo lọc nếu cần và xoay bộ lọc ngược chiều kim đồng hồ để tháo ra khỏi vị trí lắp đặt. Thực hiện nhẹ nhàng để hạn chế nhiên liệu chảy ra ngoài.
4	Kiểm tra bề mặt kết nối	Kiểm tra kỹ mặt bích và vị trí lắp đặt sau khi tháo lọc cũ. Đảm bảo gioăng cũ không bị kẹt lại trên bề mặt, vì có thể gây rò rỉ khi lắp bộ lọc mới.
5	Kiểm tra bộ lọc mới	Xác nhận đúng mã Baldwin BF596 trước khi lắp đặt. Kiểm tra tình trạng gioăng G498-A, đảm bảo gioăng nguyên vẹn, không bị nứt hoặc biến dạng.
6	Bôi trơn gioăng làm kín	Thoa một lớp nhiên liệu sạch hoặc dầu động cơ lên bề mặt gioăng trước khi lắp. Việc này giúp gioăng trượt đều, tránh bị xoắn hoặc rách trong quá trình siết lọc.
7	Lắp đặt bộ lọc mới	Đưa Baldwin BF596 vào vị trí kết nối và xoay theo chiều kim đồng hồ bằng tay. Tiếp tục vặn đến khi gioăng tiếp xúc hoàn toàn với mặt đế lọc.
8	Siết chặt bộ lọc đúng kỹ thuật	Sau khi gioăng chạm mặt đế, tiếp tục siết thêm khoảng 3/4 đến 1 vòng theo hướng dẫn lắp đặt thông thường. Không sử dụng vam hoặc cờ-lê để siết quá chặt vì có thể làm biến dạng vỏ lọc.
9	Xả khí trong hệ thống nhiên liệu	Sau khi lắp lọc mới, tiến hành xả khí bằng bơm tay hoặc cơ cấu xả gió trên hệ thống nhiên liệu (nếu được trang bị). Bước này giúp loại bỏ không khí bên trong đường nhiên liệu trước khi khởi động.
10	Khởi động và kiểm tra vận hành	Khởi động động cơ sau khi hoàn thành bước xả khí. Kiểm tra khu vực lắp lọc để đảm bảo không có hiện tượng rò rỉ nhiên liệu và động cơ hoạt động ổn định.

Lưu ý khi thay thế Baldwin BF596:

• Không đổ nhiên liệu vào lỗ ren trung tâm khi pre-filling: Nếu cần mồi nhiên liệu trước, chỉ đổ vào các lỗ ngoài của bộ lọc. Đổ vào lỗ trung tâm có thể đưa nhiên liệu chưa lọc vào bơm cao áp và kim phun. Nên lắp lọc khô và sử dụng bơm tay để xả khí.
• Xử lý lọc cũ và nhiên liệu thừa đúng cách: Thu gom nhiên liệu dư và bộ lọc cũ vào khay chứa phù hợp. Không xả trực tiếp ra môi trường, cần xử lý theo quy định về chất thải công nghiệp và an toàn cháy nổ.

8. Mã tương đương

• DONALDSON: P550202
• FLEETGUARD: FF202
