1. Tổng quan BF614

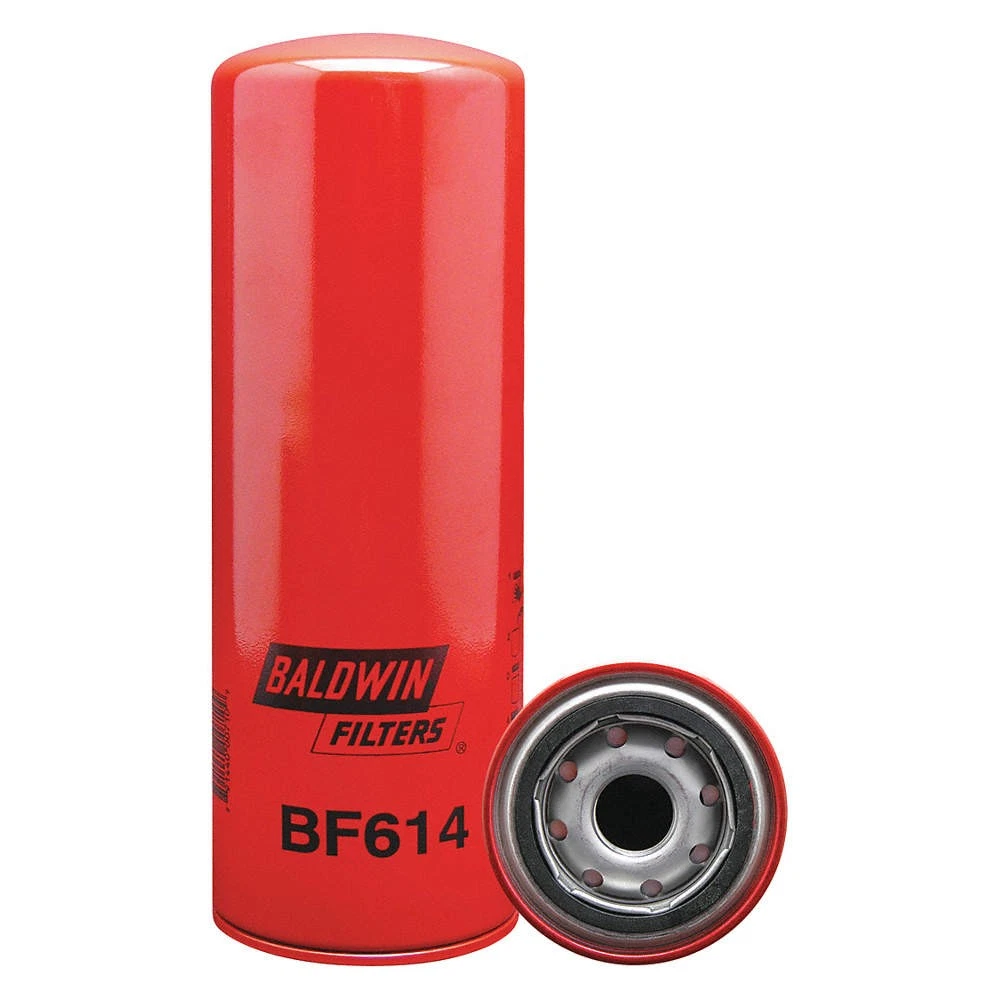

Baldwin BF614 là lọc nhiên liệu dạng spin-on, được sử dụng trong nhiều hệ thống nhiên liệu động cơ diesel. Sản phẩm hỗ trợ loại bỏ tạp chất, giúp nhiên liệu sạch hơn trước khi đi vào động cơ. Thiết kế dạng lọc thay thế giúp quá trình bảo dưỡng thuận tiện và tiết kiệm thời gian.

Baldwin BF614 phù hợp với nhiều loại xe, máy móc và thiết bị sử dụng động cơ diesel. Sản phẩm được phát triển nhằm đáp ứng nhu cầu lọc nhiên liệu ổn định trong quá trình vận hành. Kết cấu lọc phù hợp với các hệ thống nhiên liệu yêu cầu khả năng làm sạch hiệu quả.

BF614 cũng có thể được sử dụng với một số cụm đế lọc tương thích. Đây là lựa chọn phù hợp cho hoạt động bảo dưỡng định kỳ của nhiều thiết bị diesel. Việc thay lọc đúng thời điểm giúp duy trì chất lượng nhiên liệu và hỗ trợ động cơ hoạt động ổn định.

2. Cấu tạo BF614

2.1 Vỏ lọc

Baldwin BF614 sử dụng dạng lọc nhiên liệu spin-on với kết cấu vỏ kín. Vỏ lọc bảo vệ vật liệu lọc bên trong khỏi tác động từ môi trường. Đường kính ngoài khoảng 93,7 mm và chiều dài khoảng 266,7 mm. Kích thước này tạo nên kết cấu phù hợp cho nhiều hệ thống nhiên liệu diesel.

2.2 Vật liệu lọc

Bên trong BF614 là vật liệu lọc có nhiệm vụ giữ lại các tạp chất trong nhiên liệu. Khả năng lọc được xác định ở mức 15 micron tuyệt đối. Vật liệu lọc được bố trí nhằm duy trì dòng nhiên liệu ổn định trong quá trình vận hành.

2.3 Ren kết nối

BF614 sử dụng ren kết nối kích thước 1-14 để lắp vào cụm đế lọc tương thích. Thiết kế này giúp quá trình tháo lắp thuận tiện khi bảo dưỡng định kỳ. Sản phẩm cũng có thể sử dụng với cụm đế FB46185 theo thông tin kỹ thuật.

2.4 Gioăng làm kín

Baldwin BF614 được trang bị gioăng làm kín tích hợp G381-A trên cụm lọc. Gioăng giúp tạo độ kín giữa bộ lọc và vị trí lắp đặt. Kết cấu này hạn chế nguy cơ rò rỉ nhiên liệu tại vị trí tiếp xúc.

2.5 Kết cấu tổng thể

Các bộ phận được tích hợp thành một cụm lọc dạng spin-on hoàn chỉnh. Thiết kế này cho phép thay thế toàn bộ bộ lọc khi đến kỳ bảo dưỡng. BF614 có phiên bản hiệu suất cao liên quan là Baldwin BF7587.

3. Ưu điểm của BF614

3.1 Khả năng lọc nhiên liệu

Baldwin BF614 hỗ trợ loại bỏ các tạp chất trong nhiên liệu trước khi nhiên liệu đi vào động cơ. Mức lọc 15 micron tuyệt đối giúp tăng khả năng kiểm soát tạp chất trong hệ thống.

3.2 Thiết kế thuận tiện

Dạng spin-on giúp việc tháo và thay thế bộ lọc trở nên đơn giản hơn. Thiết kế này phù hợp với quy trình bảo dưỡng định kỳ trên nhiều thiết bị.

3.3 Khả năng làm kín

Gioăng tích hợp giúp tạo kết nối kín giữa bộ lọc và cụm đế. Kết cấu làm kín phù hợp giúp hạn chế nguy cơ rò rỉ nhiên liệu trong quá trình vận hành.

3.4 Khả năng tương thích

BF614 được sử dụng trên nhiều nhóm xe, máy móc và thiết bị sử dụng động cơ diesel. Sản phẩm cũng có thể kết hợp với cụm đế FB46185 theo thông tin kỹ thuật.

3.5 Hỗ trợ bảo dưỡng

Thiết kế bộ lọc thay thế giúp giảm thời gian thao tác khi bảo dưỡng. Việc thay thế định kỳ góp phần duy trì khả năng lọc ổn định cho hệ thống nhiên liệu.

4. Nguyên lý hoạt động của BF614

4.1 Tiếp nhận nhiên liệu

Nhiên liệu được đưa từ hệ thống cấp nhiên liệu vào bên trong bộ lọc. Dòng nhiên liệu được duy trì theo áp suất và lưu lượng của hệ thống. Quá trình này giúp nhiên liệu tiếp xúc với vật liệu lọc trong suốt quá trình vận hành.

4.2 Giữ lại tạp chất

Khi nhiên liệu đi qua vật liệu lọc, các hạt tạp chất được giữ lại trên cấu trúc lọc. Quá trình này giúp hạn chế tạp chất tiếp tục di chuyển trong đường nhiên liệu. BF614 có mức lọc 15 micron tuyệt đối theo thông số của nhà sản xuất.

4.3 Đưa nhiên liệu đã lọc đi tiếp

Sau khi đi qua vật liệu lọc, nhiên liệu tiếp tục theo đường ra của bộ lọc. Nhiên liệu sạch hơn được đưa đến các bộ phận tiếp theo của hệ thống. Quá trình lọc diễn ra liên tục trong thời gian động cơ hoạt động.

4.4 Khi bộ lọc tích tụ tạp chất

Sau thời gian sử dụng, lượng tạp chất giữ lại trong bộ lọc sẽ tăng dần. Điều này có thể ảnh hưởng đến khả năng duy trì dòng nhiên liệu ổn định. Vì vậy, bộ lọc cần được kiểm tra và thay thế theo điều kiện vận hành.

5. Ứng dụng của BF614

5.1 Xe tải

5.2 Máy công trình và thiết bị

6. Hướng dẫn kiểm tra và thay thế BF614

6.1 Kiểm tra bộ lọc

Trước tiên, tắt động cơ và chờ các bộ phận trong hệ thống nhiên liệu giảm nhiệt độ. Kiểm tra bên ngoài BF614 để phát hiện rò rỉ, móp méo hoặc hư hỏng vỏ lọc. Quan sát khu vực tiếp giáp giữa bộ lọc và cụm đế để phát hiện dấu hiệu rò nhiên liệu. Kiểm tra đường ống và các đầu nối xung quanh để loại trừ nguyên nhân rò rỉ khác.

Nếu động cơ khó khởi động hoặc hoạt động không ổn định, cần kiểm tra tình trạng bộ lọc. Lượng tạp chất tích tụ có thể làm giảm khả năng cung cấp nhiên liệu. Khi bộ lọc đã đến kỳ bảo dưỡng hoặc có dấu hiệu bất thường, nên tiến hành thay thế.

6.2 Tháo Baldwin BF614

🔧 Làm sạch khu vực xung quanh bộ lọc trước khi tháo để hạn chế bụi bẩn xâm nhập. Đặt khay chứa bên dưới bộ lọc để thu lượng nhiên liệu có thể chảy ra. Sử dụng dụng cụ phù hợp để xoay BF614 ngược chiều kim đồng hồ. Tháo bộ lọc khỏi cụm đế một cách từ từ và tránh làm đổ nhiên liệu.

Sau khi tháo, kiểm tra bề mặt tiếp xúc trên cụm đế lọc. Đảm bảo gioăng cũ không còn bám trên bề mặt lắp đặt. Lau sạch khu vực tiếp xúc bằng vật liệu phù hợp trước khi lắp bộ lọc mới.

6.3 Lắp Baldwin BF614 mới

Kiểm tra bộ lọc mới trước khi lắp để đảm bảo không có hư hỏng bên ngoài. Bôi một lớp nhiên liệu sạch lên gioăng làm kín trước khi lắp đặt. Đưa BF614 vào đúng vị trí trên cụm đế và xoay theo chiều kim đồng hồ. Siết bộ lọc theo hướng dẫn của nhà sản xuất thiết bị hoặc động cơ.

Không nên dùng lực quá mạnh nếu hướng dẫn kỹ thuật không yêu cầu. Việc siết quá mức có thể gây hư hỏng gioăng hoặc bộ lọc. Sau khi lắp, kiểm tra lại vị trí kết nối và các khu vực xung quanh.

6.4 Xả khí và kiểm tra sau thay thế

Sau khi thay bộ lọc, thực hiện quy trình mồi hoặc xả khí theo thiết kế của hệ thống nhiên liệu. Khởi động động cơ và để động cơ hoạt động ở chế độ phù hợp. Kiểm tra khu vực quanh BF614 để đảm bảo không xuất hiện rò rỉ nhiên liệu.

🔔 Cảnh báo an toàn: Không thực hiện thao tác khi động cơ đang hoạt động nếu quy trình của nhà sản xuất không cho phép. Nhiên liệu có thể gây cháy và gây kích ứng khi tiếp xúc trực tiếp. Luôn sử dụng dụng cụ bảo hộ và xử lý nhiên liệu thải đúng quy định.
