Description
MỤC LỤC
Toggle1. Tổng quan BF7633

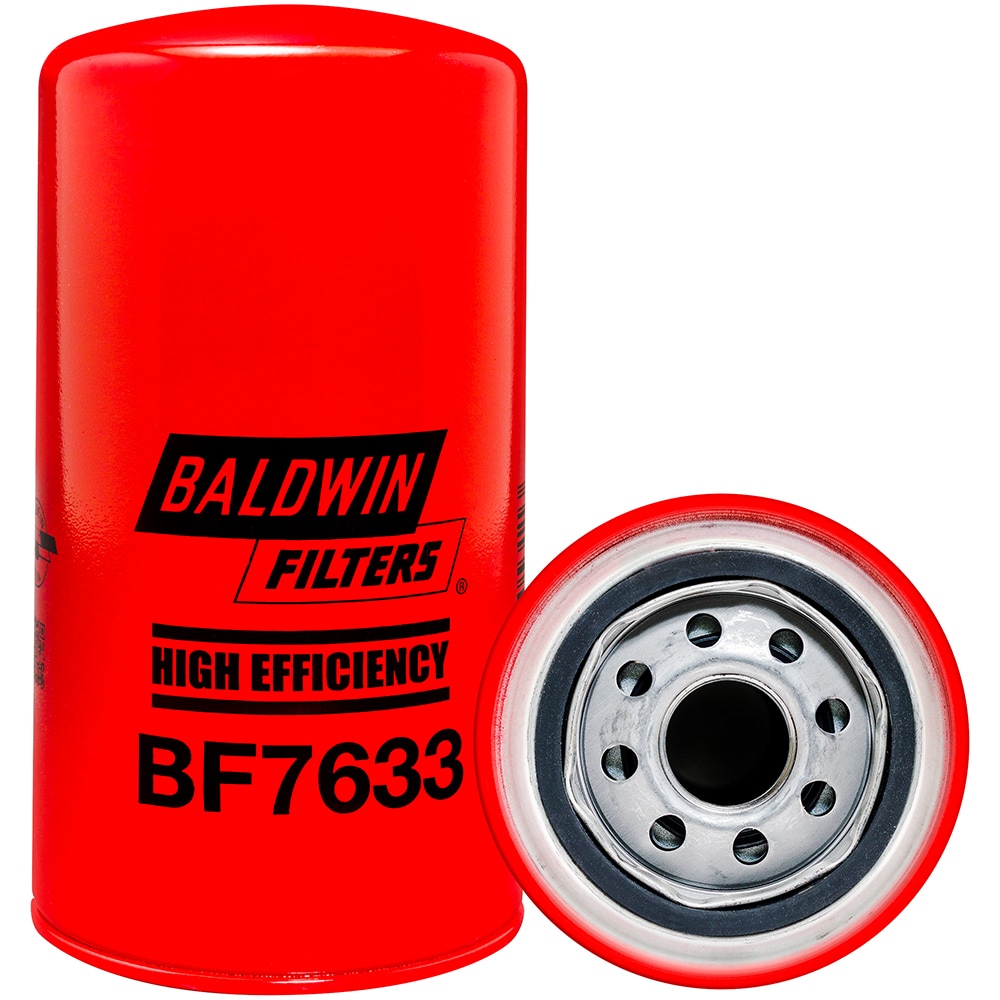

Baldwin BF7633 là lọc nhiên liệu dạng spin-on dành cho hệ thống nhiên liệu động cơ diesel. Sản phẩm hỗ trợ loại bỏ tạp chất trong nhiên liệu trước khi đi qua hệ thống. Nhờ đó, bộ lọc góp phần duy trì nguồn nhiên liệu sạch hơn khi vận hành.
Thiết kế dạng spin-on giúp việc tháo lắp và thay thế thuận tiện hơn. Cấu trúc sản phẩm đáp ứng nhu cầu làm sạch nhiên liệu trong quá trình sử dụng. Bộ lọc cũng hỗ trợ bảo vệ các chi tiết liên quan khỏi tác động của tạp chất.
Baldwin BF7633 phù hợp với các hệ thống nhiên liệu có yêu cầu tương thích. Việc sử dụng đúng sản phẩm giúp duy trì hiệu quả làm việc của hệ thống. Thay lọc định kỳ cũng hỗ trợ duy trì nguồn nhiên liệu ổn định hơn.
2. Cấu tạo BF7633
2.1 Vỏ lọc
Baldwin BF7633 sử dụng vỏ lọc dạng spin-on, bao bọc và bảo vệ các bộ phận lọc bên trong. Kết cấu này giúp sản phẩm thuận tiện khi tháo lắp trong quá trình bảo dưỡng.
2.2 Phần tử lọc
Phần tử lọc là bộ phận chính thực hiện quá trình giữ lại các tạp chất trong nhiên liệu. Vật liệu lọc được thiết kế để hỗ trợ duy trì khả năng làm sạch nhiên liệu ổn định.
2.3 Gioăng làm kín
Sản phẩm sử dụng gioăng tích hợp G381-A tại vị trí tiếp xúc với đế lọc. Gioăng giúp hạn chế rò rỉ nhiên liệu khi lọc được lắp đặt đúng kỹ thuật.
2.4 Ren kết nối
Baldwin BF7633 sử dụng ren 1-14 để kết nối với đế lọc tương thích. Kết cấu ren giúp cố định cụm lọc và duy trì độ kín trong quá trình vận hành.
2.5 Kết cấu tổng thể
Các bộ phận được kết hợp thành một cụm lọc nhiên liệu hoàn chỉnh, phù hợp với phương pháp thay thế dạng spin-on. Thiết kế này giúp giảm thời gian thao tác khi bảo dưỡng hệ thống nhiên liệu.
3. Ưu điểm của BF7633
3.1 Khả năng lọc nhiên liệu
Baldwin BF7633 hỗ trợ loại bỏ tạp chất khỏi nhiên liệu trong quá trình vận hành. Điều này giúp duy trì nguồn nhiên liệu sạch hơn cho hệ thống.
3.2 Thiết kế thuận tiện bảo dưỡng
Thiết kế spin-on giúp quá trình tháo và thay lọc trở nên thuận tiện. Người dùng có thể dễ dàng thực hiện bảo dưỡng theo định kỳ.
3.3 Hỗ trợ bảo vệ hệ thống
Bộ lọc giúp hạn chế tạp chất tiếp tục đi sâu vào hệ thống nhiên liệu. Qua đó, sản phẩm hỗ trợ bảo vệ các bộ phận liên quan trong quá trình vận hành.
3.4 Khả năng làm kín
Gioăng tích hợp giúp tạo điểm tiếp xúc kín giữa bộ lọc và đế lọc. Kết cấu này hỗ trợ hạn chế nguy cơ rò rỉ nhiên liệu khi lắp đúng kỹ thuật.
3.5 Khả năng tương thích
Baldwin BF7633 được thiết kế cho các hệ thống sử dụng bộ lọc tương thích. Sản phẩm cũng có thể sử dụng với đế lọc FB46185 theo thông tin Baldwin cung cấp.
4. Nguyên lý hoạt động của BF7633
4.1 Nhiên liệu đi vào
Nhiên liệu đi vào bộ lọc qua các lỗ xung quanh rìa đế lọc. Dòng nhiên liệu sau đó đi vào khoảng trống giữa vỏ ngoài và phần tử lọc.
4.2 Nhiên liệu đi qua phần tử lọc
Nhiên liệu di chuyển từ ngoài vào trong qua vật liệu lọc. Trong quá trình này, các tạp chất được giữ lại trên phần tử lọc.
4.3 Nhiên liệu sạch tập trung
Sau khi đi qua phần tử lọc, nhiên liệu sạch tập trung tại khu vực ống trung tâm. Dòng nhiên liệu tiếp tục di chuyển về phía đường ra của bộ lọc.
4.4 Nhiên liệu đi ra
Nhiên liệu sạch đi qua đường ren chính giữa và tiếp tục đến hệ thống nhiên liệu. Quá trình này diễn ra liên tục khi động cơ hoạt động.
5. Ứng dụng của BF7633
Baldwin BF7633 được sử dụng trên nhiều thiết bị Caterpillar có hệ thống nhiên liệu tương thích. Sản phẩm có thể được ứng dụng trên các dòng máy xúc như 206B, 211B, 212B, 213B, 214B, 215, 235B, 235C, 235D, 311D LRR, 315D L, 319D, 320D, 320D L và 330L.
Đối với máy xúc lật, BF7633 có thể được sử dụng trên các model như 910E, 910F, 918F, 936F, 950B, 950E, 966D, 966E, 966F, 966G, 970F và 972G. Một số dòng máy xúc lật cỡ lớn cũng có thể sử dụng bộ lọc tương thích, gồm 994D, 994F và 994H.
Đối với xe tải địa hình, sản phẩm được ứng dụng trên các model Caterpillar như 776D, 777D, 784C, 785B, 785C, 785D, 789C, 789D, 793C, 793D và 797B. Ngoài ra, bộ lọc còn có thể xuất hiện trên một số thiết bị công trình Caterpillar khác.
Lưu ý: Khả năng tương thích có thể thay đổi theo đời máy và cấu hình động cơ. Cần đối chiếu mã lọc, model và số sê-ri trước khi thay thế.
6. Hướng dẫn kiểm tra và thay thế BF7633
6.1 Kiểm tra tình trạng lọc
Kiểm tra Baldwin BF7633 theo lịch bảo dưỡng của nhà sản xuất thiết bị. Quan sát vỏ lọc để phát hiện móp, nứt hoặc dấu hiệu rò rỉ nhiên liệu. Nếu động cơ có hiện tượng thiếu nhiên liệu, cần kiểm tra tình trạng bộ lọc. Lưu lượng nhiên liệu giảm cũng có thể liên quan đến lọc bị tắc.
6.2 Chuẩn bị thay thế
Tắt động cơ và chờ các bộ phận đạt trạng thái an toàn trước khi thao tác. Đặt khay chứa phù hợp bên dưới bộ lọc để hứng nhiên liệu chảy ra. Chuẩn bị Baldwin BF7633 mới và dụng cụ tháo lọc phù hợp.
6.3 Tháo bộ lọc cũ
Nếu hệ thống có van khóa nhiên liệu, hãy đóng van trước khi tháo lọc. Dùng dụng cụ chuyên dụng để nới lỏng bộ lọc cũ. Tháo lọc và kiểm tra xem gioăng cũ có còn dính trên đế lọc hay không. Baldwin cũng yêu cầu làm sạch bề mặt lắp đặt trước khi lắp lọc mới.
6.4 Lắp Baldwin BF7633 mới
Làm sạch bề mặt tiếp xúc trên đế lọc bằng khăn sạch. Thoa một lớp mỏng dầu sạch lên gioăng G381-A của lọc mới. Không sử dụng mỡ để bôi trơn gioăng.
Đưa BF7633 vào đúng vị trí và vặn bằng tay để tránh chéo ren. Tiếp tục vặn đến khi gioăng tiếp xúc với bề mặt đế lọc. Sau đó siết thêm theo số vòng được Baldwin hoặc nhà sản xuất thiết bị quy định. Không nên tự áp dụng một số vòng siết cố định nếu tài liệu của thiết bị yêu cầu khác.
6.5 Mồi nhiên liệu và kiểm tra
Thực hiện mồi hệ thống nhiên liệu theo hướng dẫn của nhà sản xuất thiết bị. Không tự ý đổ nhiên liệu vào lọc mới nếu tài liệu thiết bị không yêu cầu thao tác này. Sau khi hoàn tất, khởi động động cơ và quan sát khu vực lọc. Kiểm tra kỹ gioăng, chân ren và các vị trí kết nối để phát hiện rò rỉ nhiên liệu.
⚠️ Cảnh báo an toàn: Không thực hiện thay lọc khi động cơ đang hoạt động. Tránh để nhiên liệu tiếp xúc với nguồn nhiệt, tia lửa hoặc bề mặt nóng. Luôn xử lý nhiên liệu và lọc cũ theo quy định phù hợp.
