1. Tổng quan BF7853
Baldwin BF7853 là bộ lọc nhiên liệu được sử dụng trong hệ thống cung cấp nhiên liệu diesel. Sản phẩm giúp hỗ trợ làm sạch nhiên liệu trước khi nhiên liệu đi vào động cơ.
Bộ lọc góp phần hạn chế bụi bẩn, cặn và các tạp chất ảnh hưởng đến hệ thống nhiên liệu. Thiết kế lọc phù hợp với nhu cầu bảo vệ các bộ phận trong quá trình vận hành.
Khi nhiên liệu được lọc sạch, hệ thống có thể duy trì quá trình cung cấp nhiên liệu ổn định hơn. Đây là một trong những yếu tố quan trọng đối với hoạt động của động cơ diesel.
Baldwin BF7853 phù hợp cho nhiều ứng dụng cần giải pháp lọc nhiên liệu đáng tin cậy. Việc lựa chọn đúng bộ lọc giúp duy trì hiệu quả làm việc của hệ thống nhiên liệu.
Sản phẩm cũng cần được kiểm tra và thay thế theo tình trạng vận hành thực tế. Thực hiện bảo dưỡng đúng cách giúp hạn chế nguy cơ tạp chất ảnh hưởng đến hệ thống.
2. Cấu tạo BF7853
2.1 Phần tử lọc
Baldwin BF7853 sử dụng phần tử lọc dạng nếp gấp để tăng diện tích tiếp xúc với nhiên liệu. Vật liệu lọc được thiết kế nhằm giữ lại các hạt tạp chất trong dòng nhiên liệu diesel. Mức lọc đạt 5 micron absolute, hỗ trợ kiểm soát các hạt cặn nhỏ trong hệ thống. Kết cấu nếp gấp giúp duy trì diện tích lọc phù hợp trong quá trình vận hành.
2.2 Lõi đỡ và vỏ chịu lực
Phần tử lọc được bố trí cùng lõi đỡ bên trong nhằm duy trì độ ổn định của kết cấu. Vỏ kim loại bên ngoài bảo vệ phần tử lọc trước các tác động trong quá trình làm việc. Sự kết hợp giữa lõi đỡ và vỏ giúp bộ lọc duy trì hình dạng khi chịu tác động từ dòng nhiên liệu.

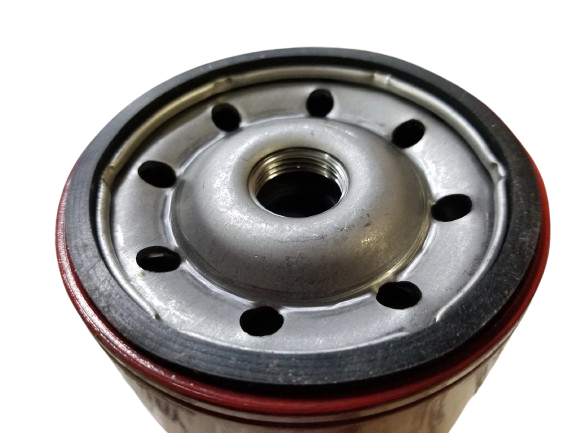

2.3 Gioăng làm kín và ren kết nối
Baldwin BF7853 sử dụng gioăng làm kín tại vị trí tiếp xúc với cụm lọc. Gioăng giúp hạn chế nguy cơ rò rỉ nhiên liệu trong quá trình vận hành. Gioăng đi kèm có thể được đối chiếu theo mã G381-A khi kiểm tra vật tư thay thế. Bộ lọc sử dụng ren 7/8″-14 UNF, phù hợp với cụm lắp đặt tương ứng.

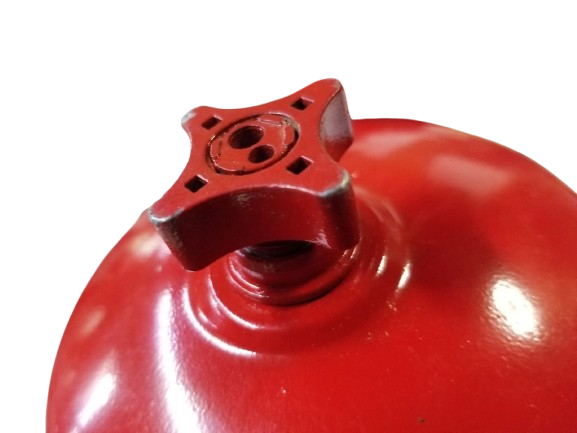

2.4 Van xả cặn tích hợp
Phần đáy Baldwin BF7853 được trang bị van xả cặn, hỗ trợ loại bỏ nước hoặc cặn tích tụ trong quá trình sử dụng. Thiết kế này giúp quá trình kiểm tra và xả phần tích tụ thuận tiện hơn. Kỹ thuật viên có thể thực hiện thao tác xả mà không cần tháo toàn bộ bộ lọc khỏi vị trí lắp đặt.
2.5 Kích thước tổng thể
Baldwin BF7853 có đường kính ngoài 108,0 mm và chiều cao 169,9 mm. Kích thước tổng thể giúp người dùng đối chiếu không gian lắp đặt trước khi thay thế. Ngoài kích thước, cần kiểm tra ren kết nối và cấu hình bộ lọc để đảm bảo khả năng tương thích.
3. Ưu điểm của BF7853
3.1 Lọc nhiên liệu ở cấp độ 5 micron absolute
Baldwin BF7853 có mức lọc 5 micron absolute, hỗ trợ giữ lại các hạt tạp chất nhỏ trong nhiên liệu. Khả năng kiểm soát cặn giúp hạn chế tạp chất tiếp tục đi vào các bộ phận phía sau hệ thống.
3.2 Thiết kế phần tử lọc dạng nếp gấp
Vật liệu lọc được tạo thành các nếp gấp nhằm tăng diện tích bề mặt lọc trong cùng kích thước bộ lọc. Kết cấu này hỗ trợ duy trì khả năng lọc khi nhiên liệu liên tục đi qua phần tử lọc.
3.3 Tích hợp van xả cặn
Baldwin BF7853 được trang bị van xả cặn ở đáy, hỗ trợ xả nước hoặc cặn tích tụ trong quá trình sử dụng. Thiết kế này giúp công việc kiểm tra và bảo dưỡng thuận tiện hơn.
3.4 Kết cấu vỏ kim loại chắc chắn
Vỏ kim loại bên ngoài giúp bảo vệ phần tử lọc và duy trì độ ổn định của bộ lọc. Kết cấu này phù hợp với các hệ thống nhiên liệu diesel thường xuyên làm việc trong điều kiện vận hành thực tế.
3.5 Gioăng làm kín và ren kết nối đồng bộ
Bộ lọc sử dụng ren 7/8″-14 UNF cùng gioăng làm kín đi kèm để hỗ trợ kết nối với cụm lọc. Gioăng có thể đối chiếu theo mã G381-A khi kiểm tra vật tư thay thế.
3.6 Hỗ trợ bảo vệ hệ thống nhiên liệu
Khả năng kiểm soát các hạt tạp chất giúp giảm nguy cơ cặn bẩn tiếp tục lưu thông trong hệ thống. Nhờ đó, Baldwin BF7853 hỗ trợ duy trì điều kiện nhiên liệu phù hợp cho quá trình vận hành động cơ diesel.
4. Nguyên lý hoạt động của BF7853
4.1 Nhiên liệu đi vào bộ lọc
Khi động cơ hoạt động, nhiên liệu diesel được bơm qua hệ thống và đi vào Baldwin BF7853. Dòng nhiên liệu tiếp xúc với phần tử lọc trước khi tiếp tục đến các bộ phận phía sau.
4.2 Tạp chất được giữ lại
Nhiên liệu đi qua vật liệu lọc dạng nếp gấp bên trong bộ lọc. Các hạt cặn và tạp chất có kích thước phù hợp được giữ lại trên bề mặt hoặc bên trong vật liệu lọc. Với mức lọc 5 micron absolute, bộ lọc hỗ trợ kiểm soát các hạt nhỏ trong dòng nhiên liệu.
4.3 Nhiên liệu đã lọc tiếp tục lưu thông
Sau khi đi qua phần tử lọc, nhiên liệu sạch hơn tiếp tục đi theo đường dẫn của hệ thống. Quá trình này diễn ra liên tục trong thời gian động cơ vận hành. Nhờ đó, lượng tạp chất đi tiếp vào các bộ phận phía sau được hạn chế.
4.4 Nước và cặn được xả định kỳ
Trong quá trình sử dụng, nước hoặc cặn có thể tích tụ tại khu vực đáy bộ lọc. Van xả cặn tích hợp hỗ trợ kỹ thuật viên loại bỏ phần tích tụ trong quá trình bảo dưỡng. Việc xả định kỳ giúp duy trì điều kiện làm việc phù hợp cho bộ lọc.
4.5 Duy trì quá trình lọc ổn định
Khi phần tử lọc chưa bị quá tải bởi tạp chất, nhiên liệu tiếp tục được lọc trong điều kiện bình thường. Khi bộ lọc bị bẩn hoặc đạt đến thời điểm thay thế, khả năng lưu thông nhiên liệu có thể bị ảnh hưởng. Vì vậy, cần kiểm tra và thay Baldwin BF7853 theo tình trạng thực tế của thiết bị.
5. Ứng dụng của BF7853
5.1 Máy công trình và thiết bị lâm nghiệp
John Deere 1270D – động cơ 6081H
John Deere 1470D – động cơ 6081H
John Deere 1710D – động cơ 6081H
John Deere 250D – động cơ 6081H
John Deere 300D – động cơ 6081H
John Deere 330CLC – động cơ 6081H
John Deere 370C – động cơ 6081H
5.2 Máy thu hoạch nông nghiệp
John Deere 3510
John Deere 9540WTS
John Deere 9560SH
John Deere 9560STS
John Deere 9560WTS
John Deere 9580
John Deere 9640
John Deere 9650
John Deere 9660
John Deere 9680
John Deere 9750STS
John Deere 9760STS
John Deere 9780CTS
5.3 Máy kéo
John Deere 7710 – động cơ 6081T
John Deere 7720
John Deere 7810
John Deere 7820
John Deere 7920
John Deere 8120
John Deere 8120T
John Deere 8220
John Deere 8220T
John Deere 8320
John Deere 8320T
John Deere 8420
John Deere 8420T
John Deere 8520
John Deere 8520T
Danh sách trên nên được đối chiếu thêm theo động cơ, số serial và mã OE RE522688 trước khi đặt mua, vì cùng một model máy có thể thay đổi cấu hình lọc theo đời sản xuất.
6. Hướng dẫn kiểm tra và thay thế BF7853
6.1 Kiểm tra Baldwin BF7853
Baldwin BF7853 là lọc nhiên liệu dạng Spin-on, có tích hợp vị trí xả nước và cặn. Kiểm tra định kỳ giúp phát hiện tình trạng tắc lọc, rò rỉ hoặc nhiễm bẩn nhiên liệu.
a) Kiểm tra tình trạng bên ngoài
- Quan sát vỏ lọc để phát hiện móp méo, nứt hoặc dấu hiệu va đập.
- Kiểm tra khu vực tiếp xúc giữa lọc và đế lọc.
- Quan sát quanh gioăng để phát hiện dấu hiệu rò rỉ nhiên liệu.
- Kiểm tra ren lắp và các vị trí kết nối.
- Không sử dụng lọc bị biến dạng hoặc có dấu hiệu hư hỏng.
b) Kiểm tra nước và cặn
- Tắt động cơ trước khi kiểm tra.
- Đặt khay chứa bên dưới vị trí xả của lọc.
- Mở van hoặc nút xả theo cấu tạo thực tế của hệ thống.
- Quan sát nhiên liệu chảy ra để phát hiện nước và cặn bẩn.
- Đóng kín vị trí xả sau khi kiểm tra.
Nếu nhiên liệu chứa nhiều nước hoặc cặn, cần kiểm tra thêm bình nhiên liệu và đường ống cấp. Chỉ thay lọc có thể không giải quyết được nguyên nhân gây nhiễm bẩn.
c) Dấu hiệu cần thay lọc
Baldwin BF7853 nên được kiểm tra và thay thế khi xuất hiện các dấu hiệu sau:
- Động cơ khó khởi động hoặc khởi động lâu.
- Công suất động cơ giảm khi làm việc.
- Động cơ hoạt động không ổn định.
- Xuất hiện hiện tượng hụt ga hoặc chết máy.
- Lưu lượng nhiên liệu cấp cho động cơ không đủ.
- Lọc bị tắc hoặc có dấu hiệu rò rỉ.
- Nhiên liệu xả ra chứa nhiều nước và cặn.
- Đã đến thời điểm thay lọc theo lịch bảo dưỡng.
Thời gian thay lọc thực tế phụ thuộc vào khuyến cáo của nhà sản xuất động cơ. Chất lượng nhiên liệu và điều kiện làm việc cũng ảnh hưởng đến tuổi thọ lọc.
6.2 Chuẩn bị trước khi thay Baldwin BF7853
Trước khi thay lọc, cần chuẩn bị đầy đủ dụng cụ và vật tư:
- Lọc nhiên liệu Baldwin BF7853 mới.
- Khay chứa nhiên liệu cũ.
- Dụng cụ tháo lọc phù hợp nếu cần.
- Nhiên liệu diesel sạch để làm ướt gioăng, hoặc chất bôi trơn được nhà sản xuất chỉ định.
- Khăn lau sạch, không xơ.
- Găng tay và kính bảo hộ.
- Dụng cụ vệ sinh khu vực đế lọc.
Cần kiểm tra đúng mã Baldwin BF7853 trước khi lắp đặt. Đồng thời, đối chiếu ren kết nối, gioăng và cấu hình lọc với bộ lọc đang sử dụng.
6.3 Các bước thay Baldwin BF7853
a) Tắt động cơ và ngắt nguồn nhiên liệu
-
Đỗ máy trên nền phẳng và kéo phanh an toàn.
-
Tắt động cơ và chờ các bộ phận nóng nguội.
-
Đóng van cấp nhiên liệu nếu hệ thống có trang bị.
-
Làm sạch khu vực xung quanh lọc.
-
Đặt khay chứa bên dưới lọc để hứng nhiên liệu chảy ra.
Không tiến hành thay lọc khi động cơ đang hoạt động. Khu vực thao tác cần thông thoáng và tránh xa nguồn nhiệt hoặc tia lửa.
b) Xả nhiên liệu và nước trong lọc
-
Mở vị trí xả ở đáy lọc nếu cần thiết.
-
Hứng nhiên liệu và cặn bẩn vào khay chứa.
-
Chờ dòng nhiên liệu giảm xuống trước khi tháo lọc.
-
Đóng vị trí xả sau khi hoàn tất.
-
Thu gom nhiên liệu cũ theo đúng quy định.
Không để nhiên liệu chảy trực tiếp xuống nền đất hoặc tiếp xúc với các bộ phận có nhiệt độ cao.
c) Tháo lọc cũ
-
Dùng dụng cụ tháo lọc phù hợp để nới lỏng lọc nếu cần.
-
Xoay lọc theo chiều ngược kim đồng hồ.
-
Giữ lọc thẳng để hạn chế nhiên liệu đổ ra ngoài.
-
Tháo lọc khỏi đế lọc.
-
Kiểm tra xem gioăng cũ có còn dính trên đế hay không.
-
Loại bỏ hoàn toàn gioăng cũ trước khi lắp lọc mới.
Dụng cụ tháo lọc chỉ nên sử dụng để tháo lọc cũ hoặc xử lý trường hợp đặc biệt theo hướng dẫn kỹ thuật. Không dùng dụng cụ để siết quá chặt lọc mới.
d) Vệ sinh đế lọc
-
Lau sạch bề mặt tiếp xúc của đế lọc.
-
Loại bỏ bụi bẩn, cặn nhiên liệu và gioăng cũ.
-
Kiểm tra bề mặt làm kín có bị xước hoặc biến dạng không.
-
Không dùng vật sắc nhọn làm hư bề mặt tiếp xúc.
-
Đảm bảo đế lọc sạch trước khi lắp bộ lọc mới.
Bề mặt làm kín không sạch có thể khiến gioăng bị lệch và gây rò rỉ nhiên liệu.
e) Bôi trơn gioăng lọc mới
-
Kiểm tra gioăng trên Baldwin BF7853 mới.
-
Đảm bảo gioăng nằm đúng vị trí và không bị xoắn.
-
Thoa một lớp mỏng nhiên liệu diesel sạch lên bề mặt gioăng.
-
Chỉ sử dụng chất bôi trơn khác nếu được Baldwin hoặc nhà sản xuất thiết bị chỉ định.
-
Không dùng mỡ thông thường khi hướng dẫn kỹ thuật không cho phép.
-
Không bôi quá nhiều chất lỏng lên gioăng.
Baldwin có tài liệu hướng dẫn sử dụng lớp dầu sạch cho một số loại gioăng lọc. Vì vậy, cần ưu tiên hướng dẫn in trên thân lọc, bao bì hoặc tài liệu lắp đặt của đúng sản phẩm.
f) Lắp Baldwin BF7853 mới
-
Kiểm tra đúng mã Baldwin BF7853 trước khi lắp.
-
Đưa lọc vào đúng vị trí trên đế.
-
Xoay lọc theo chiều kim đồng hồ bằng tay.
-
Giữ lọc thẳng để tránh làm chéo ren.
-
Xoay đến khi gioăng vừa tiếp xúc với bề mặt đế lọc.
-
Đánh dấu vị trí ban đầu nếu cần theo dõi góc siết.
-
Tiếp tục xoay bằng tay theo số vòng được ghi trên thân lọc hoặc tài liệu kỹ thuật.
-
Với hướng dẫn áp dụng mức 3/4 đến 1 vòng, chỉ thực hiện trong phạm vi được nhà sản xuất cho phép.
-
Không siết quá chặt hoặc cố siết thêm sau khi đã đạt mức quy định.
Không nên áp dụng một góc siết cố định cho mọi loại lọc Spin-on. Baldwin yêu cầu thực hiện theo số vòng hoặc ký hiệu lắp đặt cụ thể trên từng bộ lọc; một số hướng dẫn minh họa mức 3/4 vòng sau khi gioăng tiếp xúc với đế.
g) Mồi nhiên liệu và kiểm tra rò rỉ
-
Mở lại van cấp nhiên liệu nếu đã khóa.
-
Mồi nhiên liệu theo hướng dẫn của nhà sản xuất động cơ.
-
Xả khí trong hệ thống nếu được yêu cầu.
-
Kiểm tra khu vực gioăng và các đầu nối.
-
Khởi động động cơ.
-
Để động cơ chạy không tải trong thời gian ngắn.
-
Quan sát quanh lọc để phát hiện rò rỉ.
-
Tắt động cơ ngay nếu nhiên liệu bị rò rỉ.
-
Khắc phục nguyên nhân trước khi đưa máy vào hoạt động.
Nếu động cơ khó khởi động sau khi thay lọc, cần kiểm tra lại quá trình mồi nhiên liệu. Đồng thời, kiểm tra khả năng lọt khí, lắp sai gioăng hoặc tắc nghẽn trên đường ống.
6.4 Lưu ý an toàn khi thay Baldwin BF7853
- Không thay lọc khi động cơ đang hoạt động.
- Không tháo lọc khi hệ thống nhiên liệu còn áp suất.
- Không hút thuốc hoặc tạo tia lửa gần khu vực thao tác.
- Không để nhiên liệu tiếp xúc lâu với da.
- Luôn sử dụng găng tay và kính bảo hộ.
- Không sử dụng lại gioăng cũ.
- Không lắp lọc khi đế lọc còn bụi bẩn.
- Không dùng dụng cụ để siết quá chặt lọc mới.
- Chỉ sử dụng góc siết được ghi trên lọc hoặc tài liệu kỹ thuật.
- Thu gom nhiên liệu và lọc cũ đúng quy định.
- Kiểm tra rò rỉ trước khi đưa máy vào làm việc.
Quy trình trên là hướng dẫn bảo dưỡng tổng quát cho lọc nhiên liệu Spin-on. Khi thay Baldwin BF7853 trên từng dòng máy John Deere, cần ưu tiên tài liệu sửa chữa của đúng model động cơ và số serial máy.
