1. Tổng quan BF9877

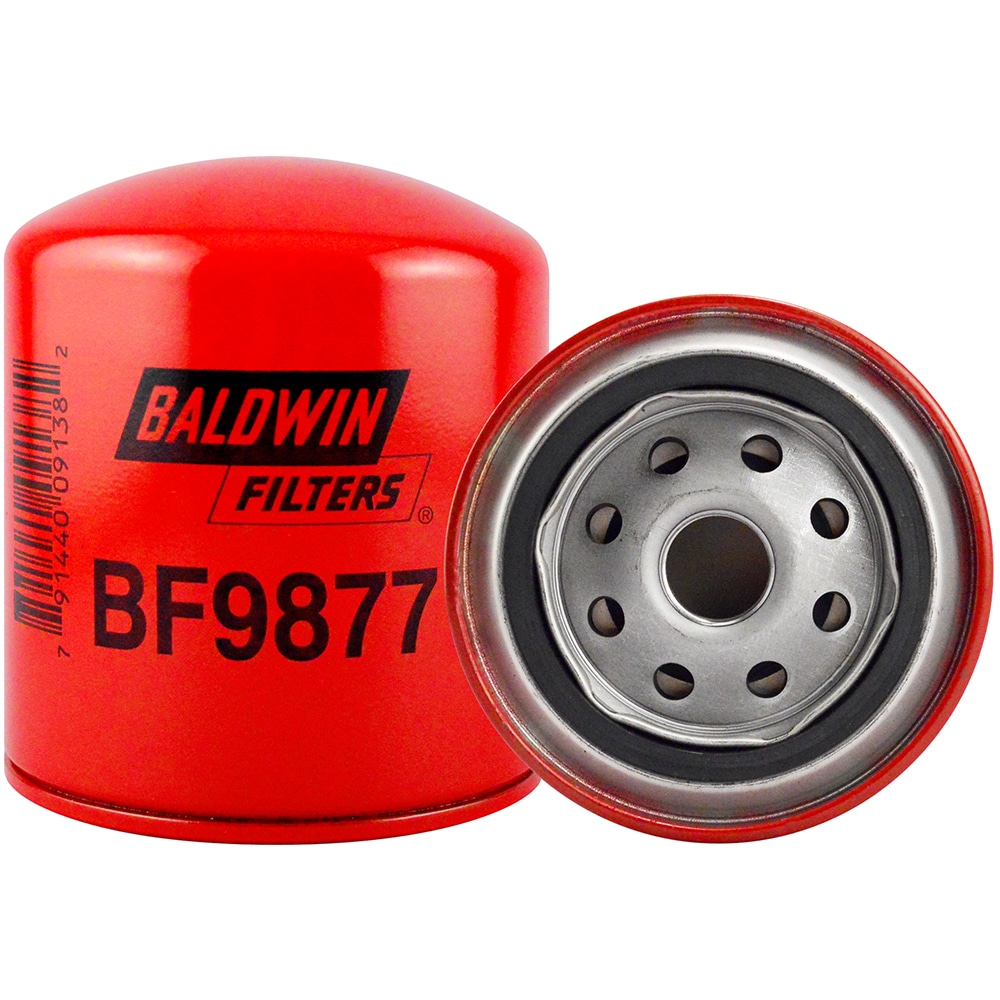

Baldwin BF9877 là lọc nhiên liệu dạng Spin-on dành cho các hệ thống nhiên liệu động cơ diesel. Sản phẩm giúp loại bỏ tạp chất trong nhiên liệu trước khi nhiên liệu đi vào động cơ. Thiết kế lọc phù hợp với yêu cầu bảo vệ các bộ phận phun nhiên liệu. Nhờ đó, hệ thống nhiên liệu có thể duy trì khả năng vận hành ổn định hơn.

Baldwin BF9877 được thiết kế theo dạng thay thế thuận tiện trong quá trình bảo dưỡng. Kết cấu sản phẩm hỗ trợ thao tác tháo lắp nhanh khi cần thay lọc định kỳ. Gioăng tích hợp giúp tạo độ kín giữa bộ lọc và vị trí lắp đặt. Sản phẩm phù hợp với nhiều thiết bị sử dụng động cơ diesel trong môi trường làm việc liên tục. Việc thay lọc đúng thời điểm giúp hạn chế ảnh hưởng của nhiên liệu bẩn. Baldwin BF9877 là lựa chọn phù hợp cho nhu cầu bảo dưỡng hệ thống nhiên liệu diesel.

2. Cấu tạo BF9877

2.1 Thân lọc

Thân lọc tạo thành lớp vỏ bảo vệ bên ngoài cho vật liệu lọc bên trong. Baldwin BF9877 có đường kính ngoài 93,7 mm và chiều dài 110,3 mm. Kích thước này phù hợp với vị trí lắp đặt tương ứng trên hệ thống nhiên liệu.

2.2 Vật liệu lọc

Vật liệu lọc giữ lại các hạt tạp chất trong nhiên liệu trước khi nhiên liệu tiếp tục đi vào động cơ. Baldwin BF9877 có cấp lọc 5 micron danh nghĩa và 20 micron tuyệt đối. Thiết kế này hỗ trợ duy trì độ sạch cần thiết cho hệ thống nhiên liệu diesel.

2.3 Ren kết nối

Bộ lọc sử dụng ren kết nối 3/4-16 để lắp trực tiếp vào cụm chân lọc tương thích. Kiểu kết nối này cần được đối chiếu với bộ lọc đang sử dụng trước khi thay thế.

2.4 Gioăng làm kín

Baldwin BF9877 được trang bị gioăng tích hợp G381-A tại vị trí kết nối với chân lọc. Gioăng giúp tạo độ kín giữa bộ lọc và cụm lắp đặt. Khi thay lọc, cần kiểm tra bề mặt tiếp xúc để hạn chế nguy cơ rò rỉ nhiên liệu.

3. Ưu điểm của BF9877

3.1 Lọc sạch tạp chất trong nhiên liệu

Baldwin BF9877 hỗ trợ giữ lại các hạt tạp chất trong nhiên liệu diesel. Cấp lọc phù hợp giúp giảm nguy cơ tạp chất đi vào hệ thống phun nhiên liệu.

3.2 Thiết kế Spin-on tiện lợi

Kiểu lọc Spin-on giúp quá trình tháo và thay thế tương đối đơn giản. Người dùng có thể thay cả cụm lọc thay vì xử lý riêng từng bộ phận.

3.3 Gioăng tích hợp sẵn

Gioăng G381-A được tích hợp trên bộ lọc, hỗ trợ quá trình làm kín khi lắp đặt. Thiết kế này giúp giảm thao tác chuẩn bị gioăng rời trong quá trình bảo dưỡng.

3.4 Kết cấu phù hợp cho động cơ diesel

Baldwin BF9877 được thiết kế cho các hệ thống nhiên liệu sử dụng động cơ diesel. Sản phẩm hỗ trợ duy trì nguồn nhiên liệu sạch hơn cho quá trình vận hành.

3.5 Thuận tiện cho bảo dưỡng định kỳ

Thiết kế thay thế hoàn chỉnh giúp rút ngắn các thao tác bảo dưỡng hệ thống nhiên liệu. Việc sử dụng đúng mã lọc cũng giúp duy trì khả năng làm việc ổn định của hệ thống.

4. Nguyên lý hoạt động của BF9877

4.1 Nhiên liệu đi vào bộ lọc

Nhiên liệu từ bình chứa được dẫn vào Baldwin BF9877 qua các cửa vào của bộ lọc. Dòng nhiên liệu đi vào khoang bên ngoài vật liệu lọc trước khi được làm sạch.

4.2 Tạp chất bị giữ lại

Khi nhiên liệu đi qua vật liệu lọc, các hạt bụi, cặn và tạp chất được giữ lại trên lớp lọc. Baldwin BF9877 có cấp lọc 5 micron danh nghĩa và 20 micron tuyệt đối. Khả năng giữ tạp chất giúp hạn chế chất bẩn tiếp tục đi vào hệ thống nhiên liệu.

4.3 Nhiên liệu sạch đi qua lõi lọc

Sau khi được lọc, nhiên liệu tiếp tục đi qua phần bên trong vật liệu lọc. Dòng nhiên liệu sạch sau đó được dẫn đến đường ra của bộ lọc.

4.4 Nhiên liệu được cấp đến động cơ

Nhiên liệu sau lọc tiếp tục đi đến hệ thống cung cấp nhiên liệu của động cơ diesel. Quá trình này giúp giảm lượng tạp chất đi vào các bộ phận phun nhiên liệu trong quá trình vận hành.

5. Ứng dụng BF9877

Baldwin BF9877 được sử dụng trên một số dòng máy xúc J.C. Bamford (JCB) sử dụng động cơ Isuzu hoặc Dieselmax. Các model có thông tin đối chiếu gồm:

• JS115 – động cơ Isuzu 4BG1T hoặc Dieselmax 444.
• JS130 – động cơ Isuzu 4BG1T.
• JS130W – động cơ Isuzu 4BG1T.
• JS145 – động cơ Isuzu 4BG1T.
• JS145W – động cơ Isuzu 4BG1T.
• JS160 – động cơ Isuzu 4BG1T.
• JS160W – động cơ Isuzu 4BG1T.
• JS175W – động cơ Isuzu 6BG1T.
• JS180 – động cơ Isuzu 4BG1T.
• JS190 – động cơ Isuzu 6BG1T.
• JS200 – động cơ Isuzu 6BG1T.
• JS200W – động cơ Isuzu 6BG1T.
• JS210.
• JS220.
• JS235HD – động cơ Isuzu 6BG1T.
• JS240 – động cơ Isuzu 6BG1T.
• JS260 – động cơ Isuzu 6BG1T.
• JZ140 – động cơ Isuzu 4BG1T.

Danh sách trên được đối chiếu từ dữ liệu ứng dụng của mã JCB 32925856, tương thích với Baldwin BF9877.

Lưu ý: Khi thay thế, nên đối chiếu model máy, model động cơ và mã lọc đang sử dụng để đảm bảo tương thích chính xác.
