1. Tổng quan BT402

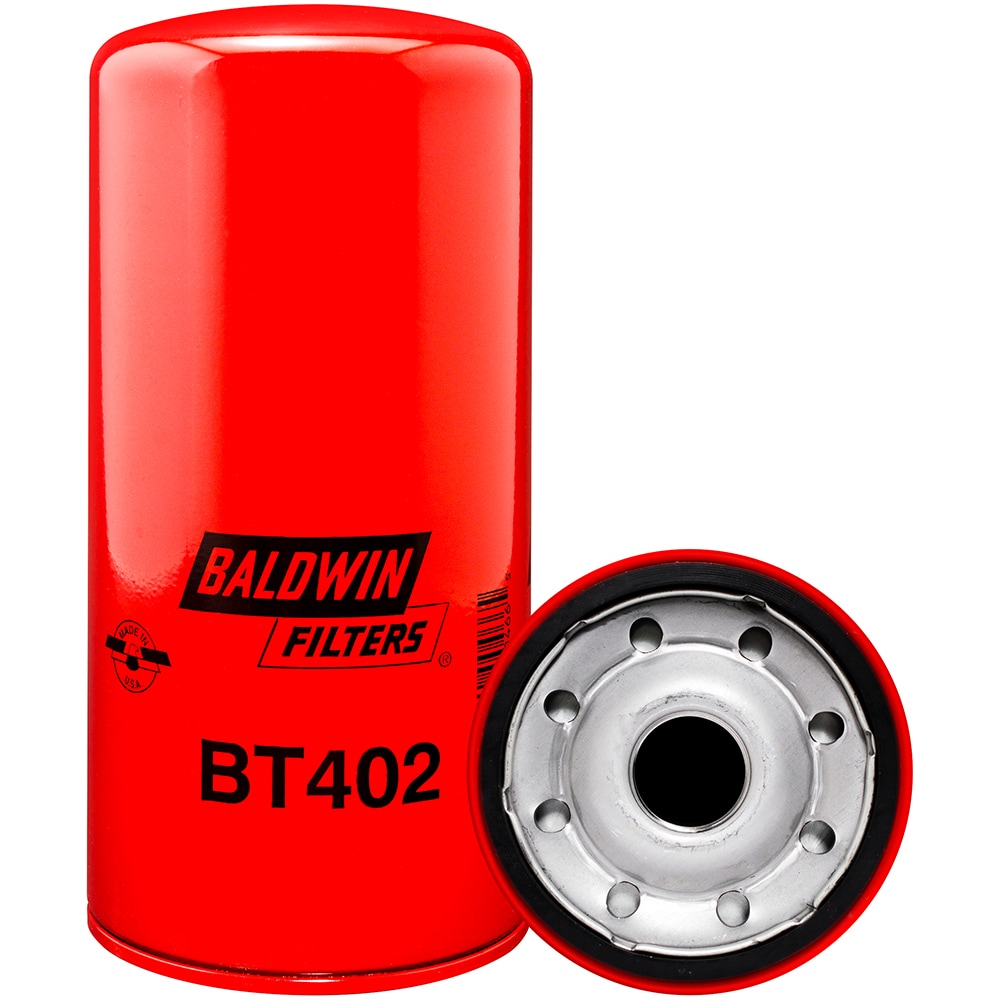

Baldwin BT402 là lọc nhớt dạng Spin-on, được thiết kế để hỗ trợ quá trình làm sạch dầu bôi trơn động cơ. Sản phẩm thuộc dòng lọc Full-Flow, cho phép dầu đi qua phần tử lọc trong quá trình vận hành. Lọc giúp giữ lại các tạp chất có thể xuất hiện trong dầu, góp phần duy trì độ sạch cần thiết cho hệ thống bôi trơn.
Thiết kế Spin-on giúp quá trình kiểm tra và thay thế thuận tiện hơn trong công tác bảo dưỡng. Baldwin BT402 có cấu trúc phù hợp với các hệ thống động cơ sử dụng lọc nhớt dạng vặn. Sản phẩm được trang bị van bypass, hỗ trợ duy trì dòng dầu khi điều kiện lọc thay đổi.
Việc lựa chọn đúng mã lọc giúp đảm bảo khả năng lắp đặt và vận hành phù hợp. Khi thay thế, nên đối chiếu mã sản phẩm, kích thước và yêu cầu kỹ thuật của thiết bị.
2. Cấu tạo BT402
2.1 Vỏ lọc
Baldwin BT402 sử dụng dạng vỏ Spin-on, tạo thành kết cấu kín cho cụm lọc nhớt. Vỏ có đường kính ngoài 108,0 mm và chiều dài 231,8 mm. Kết cấu này giúp phần tử lọc được bảo vệ trong quá trình vận hành.
2.2 Phần tử lọc
Phần tử lọc bên trong đảm nhiệm quá trình giữ lại các tạp chất trong dầu bôi trơn. Baldwin BT402 có khả năng lọc ở mức 23 micron danh nghĩa và 45 micron tuyệt đối. Cấu trúc phần tử được bố trí để dầu đi qua trong quá trình lọc Full-Flow.
2.3 Van bypass
Baldwin BT402 được tích hợp van bypass 30 PSI differential bên trong cụm lọc. Van này hỗ trợ duy trì dòng dầu khi trở lực qua phần tử lọc tăng. Cơ chế này giúp hạn chế tình trạng dòng dầu bị cản trở trong những điều kiện nhất định.
2.4 Gioăng làm kín
Sản phẩm sử dụng gioăng tích hợp, được cung cấp sẵn cùng bộ lọc. Gioăng đảm nhiệm chức năng làm kín tại vị trí tiếp xúc giữa lọc và đế lọc. Cấu trúc tích hợp giúp hạn chế việc phải lắp riêng gioăng trong quá trình thay thế.
2.5 Đầu ren kết nối
Baldwin BT402 sử dụng đầu ren 1 1/8-16, phù hợp với kiểu lắp Spin-on tương ứng. Khi thay lọc, cần kiểm tra chính xác kích thước ren và vị trí lắp trên thiết bị. Việc đối chiếu thông số giúp hạn chế tình trạng lắp sai sản phẩm.
4. Nguyên lý hoạt động của BT402
4.1 Dầu nhớt đi vào bộ lọc
Khi động cơ hoạt động, dầu nhớt từ hệ thống bôi trơn được đưa đến Baldwin BT402. Dòng dầu đi vào khoang lọc và tiếp cận phần tử lọc từ phía ngoài.
4.2 Phần tử lọc giữ lại tạp chất
Dầu đi qua vật liệu lọc bên trong Baldwin BT402, trong khi các tạp chất được giữ lại trên phần tử. Phần tử lọc có mức 23 micron danh nghĩa và 45 micron tuyệt đối. Dầu sau lọc tiếp tục đi qua hệ thống để thực hiện chức năng bôi trơn.
4.3 Van bypass hỗ trợ duy trì dòng dầu
Khi trở lực qua phần tử lọc tăng đến mức thích hợp, van bypass có thể mở để hỗ trợ dòng dầu. Baldwin BT402 sử dụng van bypass 30 PSI, giúp duy trì khả năng lưu thông dầu trong điều kiện cần thiết.
4.4 Dầu sạch tiếp tục lưu thông
Sau quá trình lọc, dầu tiếp tục được đưa vào hệ thống bôi trơn của động cơ. Chu trình này diễn ra liên tục trong thời gian động cơ vận hành. Nhờ đó, Baldwin BT402 hỗ trợ duy trì độ sạch của dầu trong hệ thống.
5. Ứng dụng của BT402
5.1 Động cơ Mitsubishi
- Mitsubishi 3254001600
- Mitsubishi 32540-21600
5.2 Động cơ Onan
- Onan 1220774
- Onan 1220744
5.3 Máy phát điện và thiết bị công nghiệp
BT402 cũng được ghi nhận trong dữ liệu ứng dụng cho một số thiết bị phát điện và động cơ công nghiệp: HIMOINSA HHW 65 M5, HHW 75 T5, HHW 85 M5 và HHW 95 T5, cùng một số động cơ Yuchai.
Lưu ý: Với các model máy cụ thể, nên đối chiếu thêm số động cơ, mã OEM và kích thước ren trước khi thay thế. Dữ liệu ứng dụng giữa các catalog có thể khác nhau theo phiên bản thiết bị.\
6. Hướng dẫn kiểm tra và thay thế BT402
6.1 Kiểm tra trước khi thay thế
Tắt động cơ và chờ hệ thống nguội trước khi tiến hành kiểm tra. Đảm bảo thiết bị được đặt ở vị trí an toàn và tránh tiếp xúc với dầu nóng.
Kiểm tra bên ngoài Baldwin BT402 để phát hiện dấu hiệu rò rỉ, móp méo hoặc hư hỏng vỏ lọc. Quan sát khu vực tiếp xúc giữa lọc và đế lọc để phát hiện dầu rò rỉ bất thường.
Kiểm tra tình trạng dầu và khu vực xung quanh bộ lọc. Nếu dầu có nhiều cặn hoặc xuất hiện dấu hiệu bất thường, nên kiểm tra thêm hệ thống bôi trơn.
6.2 Tháo lọc cũ
Đặt khay chứa bên dưới bộ lọc để hứng lượng dầu có thể chảy ra. Sử dụng dụng cụ tháo lọc phù hợp nếu không thể tháo bằng tay.
Xoay Baldwin BT402 theo chiều tháo và từ từ tháo khỏi đế lọc. Giữ lọc theo phương ổn định để hạn chế dầu còn lại bên trong bị tràn ra ngoài.
Sau khi tháo, kiểm tra bề mặt đế lọc. Đảm bảo gioăng cũ không còn dính trên bề mặt tiếp xúc trước khi lắp lọc mới.
6.3 Lắp Baldwin BT402 mới
Kiểm tra Baldwin BT402 mới trước khi lắp đặt. Đảm bảo vỏ lọc, ren kết nối và gioăng tích hợp không có dấu hiệu hư hỏng.
Bôi một lớp mỏng dầu sạch lên bề mặt gioăng trước khi lắp. Thao tác này giúp gioăng tiếp xúc đều và hạn chế nguy cơ hư hỏng khi siết.
Đưa lọc vào đúng vị trí và xoay theo chiều lắp. Siết lọc theo hướng dẫn của nhà sản xuất thiết bị, không nên tự ý siết quá mức.
6.4 Kiểm tra sau khi thay thế
Khởi động động cơ và để động cơ hoạt động trong thời gian ngắn. Quan sát khu vực quanh Baldwin BT402 để kiểm tra dấu hiệu rò rỉ dầu.
Tắt động cơ và kiểm tra lại mức dầu theo quy trình của thiết bị. Nếu phát hiện rò rỉ, cần dừng vận hành và kiểm tra lại vị trí lắp đặt.
Sau khi hoàn tất, kiểm tra lần cuối khu vực xung quanh bộ lọc. Ghi nhận thời điểm thay lọc để thuận tiện cho việc theo dõi bảo dưỡng định kỳ.
