1. Tổng quan BT8333

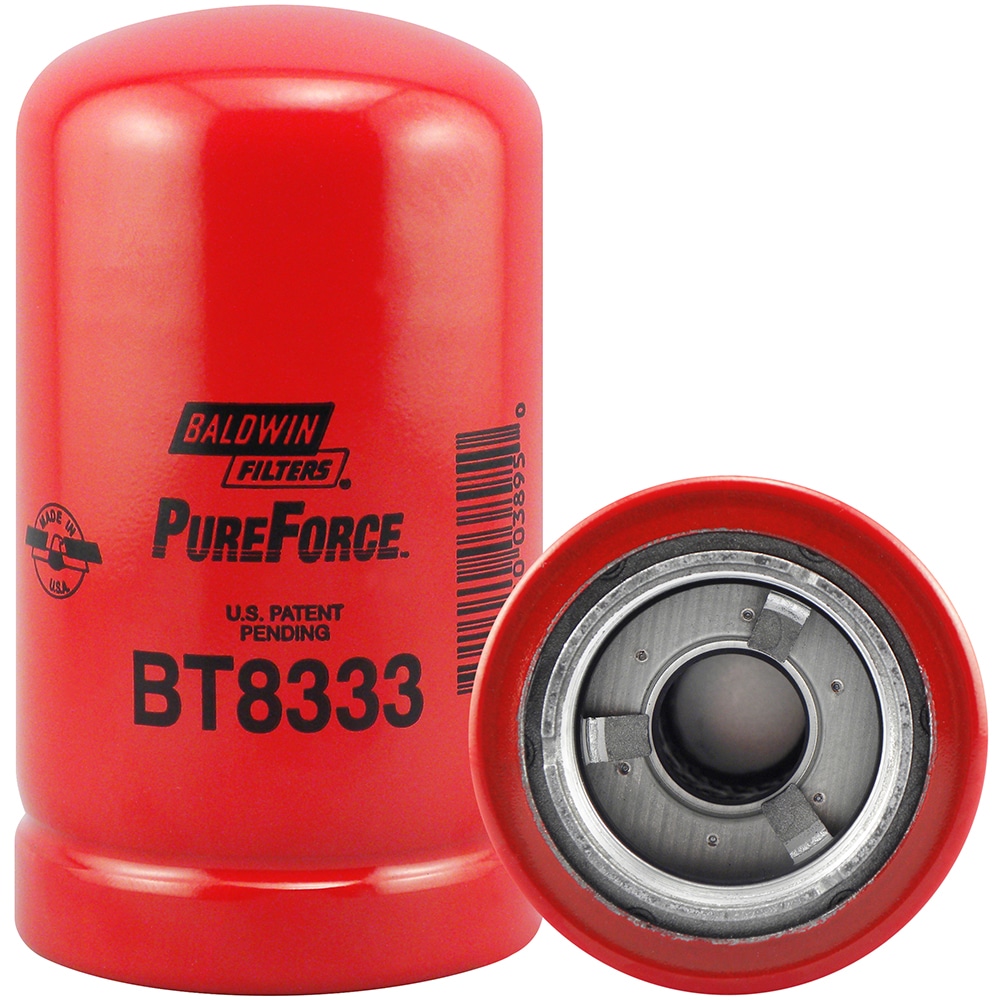

Baldwin BT8333 là lọc dầu thủy lực dạng spin-on dành cho các hệ thống thủy lực. Sản phẩm hỗ trợ loại bỏ tạp chất trong dầu trong quá trình vận hành.
Thiết kế spin-on giúp việc tháo lắp và thay thế thuận tiện hơn khi bảo dưỡng. Lọc phù hợp với các hệ thống cần duy trì dòng dầu sạch và ổn định.
Baldwin BT8333 cần được lựa chọn dựa trên yêu cầu kỹ thuật của hệ thống. Người dùng nên kiểm tra mã lọc trước khi tiến hành thay thế.
Việc đối chiếu kích thước và thông số giúp hạn chế tình trạng lắp sai bộ lọc. Thay lọc đúng thời điểm góp phần duy trì hiệu quả hoạt động của hệ thống.
2. Cấu tạo BT8333
2.1 Vỏ lọc bằng kim loại
Vỏ lọc tạo thành lớp bảo vệ bên ngoài cho các bộ phận bên trong. Kết cấu này giúp bộ lọc duy trì hình dạng trong quá trình làm việc. Baldwin BT8333 có đường kính ngoài khoảng 79,4 mm và chiều dài khoảng 140,5 mm.
2.2 Vật liệu lọc
Vật liệu lọc đảm nhiệm chức năng giữ lại các hạt tạp chất trong dầu thủy lực. Mức lọc của sản phẩm đạt 9,8 micron danh nghĩa và 27 micron tuyệt đối.
2.3 Đầu ren kết nối
Đầu kết nối được thiết kế với ren 2-12, phù hợp với vị trí lắp đặt tương ứng. Kết nối đúng giúp bộ lọc làm việc ổn định và hạn chế rò rỉ dầu.
2.4 Gioăng làm kín
Baldwin BT8333 được trang bị gioăng làm kín tích hợp tại trụ lọc. Bộ phận này hỗ trợ tạo độ kín giữa lọc và cụm lắp đặt.
2.5 Kết cấu chịu áp
Bộ lọc được thiết kế cho môi trường thủy lực có áp suất làm việc cao. Sản phẩm có khả năng chịu áp suất nổ tối thiểu 2.000 PSI.
3. Ưu điểm của BT8333
3.1 Khả năng lọc dầu thủy lực
Baldwin BT8333 hỗ trợ giữ lại tạp chất trong dầu thủy lực trong quá trình vận hành. Mức lọc 9,8 micron danh nghĩa giúp kiểm soát các hạt nhiễm bẩn trong dòng dầu.
3.2 Thiết kế phù hợp hệ thống áp suất cao
Kết cấu bộ lọc được thiết kế cho môi trường thủy lực có áp suất cao. Sản phẩm có mức chịu áp suất nổ tối thiểu 2.000 PSI.
3.3 Kết nối và làm kín ổn định
Ren kết nối 2-12 giúp bộ lọc lắp đặt với cụm lọc tương thích. Gioăng làm kín tích hợp hỗ trợ hạn chế rò rỉ dầu tại vị trí kết nối.
3.4 Thuận tiện khi bảo dưỡng
Thiết kế spin-on giúp việc tháo và thay bộ lọc thuận tiện hơn. Điều này phù hợp với các công việc bảo dưỡng định kỳ trên thiết bị thủy lực.
4. Nguyên lý hoạt động của BT8333
4.1 Dầu thủy lực đi vào bộ lọc
Dầu thủy lực từ hệ thống được dẫn vào bên trong Baldwin BT8333. Dòng dầu tiếp tục đi qua vật liệu lọc trước khi trở lại hệ thống.
4.2 Tạp chất được giữ lại
Khi dầu đi qua vật liệu lọc, các hạt tạp chất được giữ lại trên bề mặt và bên trong lớp lọc. Mức lọc của BT8333 đạt 9,8 micron danh nghĩa và 27 micron tuyệt đối.
4.3 Dầu sạch đi qua
Sau quá trình lọc, dầu tiếp tục đi qua đường dẫn bên trong bộ lọc. Dòng dầu sạch được đưa trở lại hệ thống thủy lực để tiếp tục vận hành.
4.4 Gioăng duy trì độ kín
Gioăng làm kín tích hợp hỗ trợ duy trì độ kín tại vị trí kết nối. Bộ phận này giúp hạn chế rò rỉ dầu trong quá trình hệ thống hoạt động.
4.5 Bộ lọc chịu áp suất
BT8333 được thiết kế cho môi trường thủy lực có áp suất cao. Kết cấu bộ lọc có mức chịu áp suất nổ tối thiểu 2.000 PSI.
5. Ứng dụng của BT8333
5.1 Máy xúc Caterpillar
BT8333 có thể được ứng dụng trên các dòng máy xúc như 320, 320B, 320L, 320N, 322, 322B, 325, 325B, 330, 330B và 345B. Một số biến thể gồm 320B L, 320B N, 320B S, 322B L, 322B LN, 325B L và 330B L.
5.2 Máy xúc lật bánh lốp
Sản phẩm được ghi nhận sử dụng trên các máy xúc lật Caterpillar như 950G, 950G II, 962G, 962G II, 966G, 966G II, 972G, 972G II và 993K.
5.3 Xe ben khai thác
BT8333 cũng xuất hiện trong danh sách ứng dụng của các dòng xe ben Caterpillar. Các model gồm 769D, 770, 770G, 771D, 772, 772G, 773D, 773E, 773F, 773G, 775D, 775E, 775F, 775G, 776D, 777D, 777E và 777G.
Lưu ý: Danh sách model có thể thay đổi theo đời máy, cấu hình và số serial. Cần đối chiếu mã 4I3948, thông số lọc và serial thiết bị trước khi thay thế.
6. Hướng dẫn kiểm tra và thay thế BT8333
6.1 Kiểm tra tình trạng bộ lọc
Kiểm tra Baldwin BT8333 theo chu kỳ bảo dưỡng của từng thiết bị. Quan sát bên ngoài để phát hiện móp, biến dạng hoặc dấu hiệu rò rỉ dầu.
Nếu hệ thống có chỉ báo tắc lọc, cần kiểm tra tình trạng chỉ báo trong quá trình vận hành. Bộ lọc có dấu hiệu hư hỏng nên được thay thế kịp thời.
6.2 Chuẩn bị trước khi thay lọc
Đỗ máy trên nền phẳng và đưa các cơ cấu làm việc về vị trí an toàn. Tắt động cơ và thực hiện xả áp theo hướng dẫn của thiết bị.
Chờ dầu thủy lực giảm nhiệt trước khi thao tác. Chuẩn bị khay chứa dầu, khăn sạch và dụng cụ tháo lọc phù hợp.
6.3 Tháo Baldwin BT8333 cũ
Vệ sinh khu vực xung quanh bộ lọc trước khi tháo. Thao tác này giúp hạn chế bụi bẩn lọt vào hệ thống thủy lực.
Đặt khay chứa bên dưới bộ lọc để hứng lượng dầu còn lại. Xoay Baldwin BT8333 ngược chiều kim đồng hồ để tháo khỏi đầu lọc.
Nếu bộ lọc quá chặt, sử dụng dụng cụ tháo lọc phù hợp. Không dùng lực quá mạnh để tránh làm hư cụm lắp đặt.
6.4 Kiểm tra vị trí lắp đặt
Sau khi tháo lọc, kiểm tra bề mặt tiếp xúc trên đầu lọc. Làm sạch khu vực này bằng khăn sạch và không xơ.
Kiểm tra gioăng cũ để đảm bảo không còn gioăng bám trên bề mặt. Đồng thời, quan sát dầu và cặn bẩn bất thường trong khu vực lắp lọc.
6.5 Chuẩn bị Baldwin BT8333 mới
Kiểm tra bộ lọc mới trước khi lắp đặt. Đảm bảo vỏ lọc, ren kết nối và gioăng làm kín không bị hư hỏng.
Đối chiếu mã Baldwin BT8333 với bộ lọc cần thay. Kiểm tra ren 2-12 và các thông số liên quan trước khi lắp.
Thoa một lớp dầu thủy lực sạch lên bề mặt gioăng làm kín. Thao tác này giúp gioăng tiếp xúc đều trong quá trình lắp đặt.
6.6 Mồi dầu trước khi lắp
Một số hệ thống thủy lực có thể yêu cầu mồi dầu cho bộ lọc mới. Chỉ thực hiện thao tác này khi tài liệu bảo dưỡng của thiết bị cho phép.
Nếu được yêu cầu, sử dụng đúng loại dầu thủy lực sạch dành cho hệ thống. Không tự ý đổ đầy dầu vào bộ lọc nếu nhà sản xuất không hướng dẫn.
Thực hiện đúng quy trình mồi và xả khí giúp hạn chế lượng không khí trong mạch dầu. Điều này hỗ trợ quá trình khởi động hệ thống sau khi thay lọc.
6.7 Lắp Baldwin BT8333 mới
Đưa Baldwin BT8333 vào đúng vị trí trên đầu lọc. Xoay bộ lọc bằng tay cho đến khi gioăng tiếp xúc với bề mặt lắp.
Sau đó siết bộ lọc theo hướng dẫn của nhà sản xuất thiết bị. Không siết quá mức vì có thể gây hư gioăng hoặc cụm lắp đặt.
6.8 Kiểm tra sau khi thay
Khởi động hệ thống theo quy trình bảo dưỡng của thiết bị. Cho hệ thống hoạt động trong thời gian phù hợp và quan sát khu vực bộ lọc.
Kiểm tra các vị trí kết nối để phát hiện rò rỉ dầu. Đồng thời, theo dõi chỉ báo tắc lọc nếu thiết bị được trang bị bộ phận này.
Kiểm tra mức dầu thủy lực và bổ sung khi cần thiết. Sử dụng đúng loại dầu theo yêu cầu của nhà sản xuất thiết bị.
6.9 Lưu ý khi thay Baldwin BT8333
- Không tháo bộ lọc khi hệ thống vẫn còn áp suất. Dầu thủy lực nóng hoặc có áp suất có thể gây nguy hiểm khi tiếp xúc.
- Không sử dụng dầu bẩn hoặc dụng cụ không sạch trong quá trình thay lọc. Luôn ưu tiên quy trình bảo dưỡng dành riêng cho từng model thiết bị Caterpillar.
- Không áp dụng một mức mô-men siết chung cho mọi thiết bị. Thông số trong tài liệu bảo dưỡng của máy luôn được ưu tiên khi lắp đặt.
