1. Tổng quan BT8464

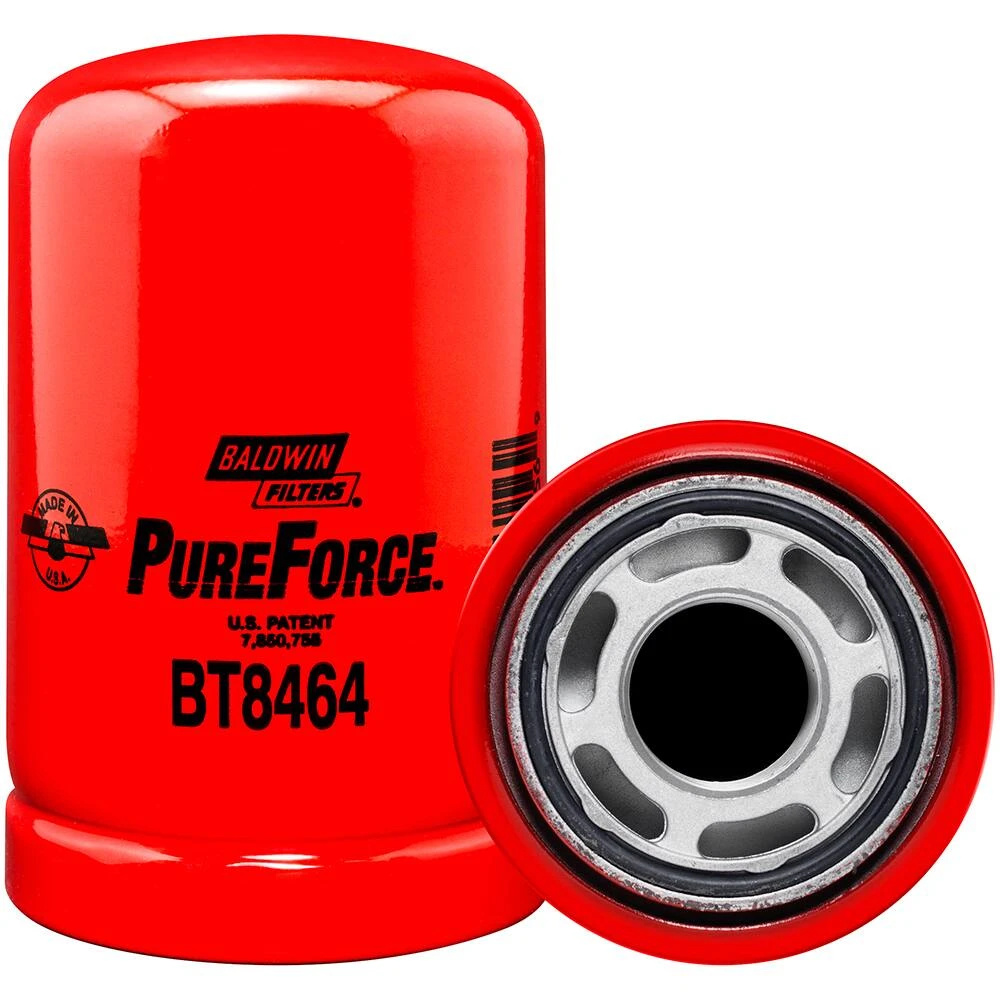

Baldwin BT8464 là dòng lọc dầu thủy lực dạng Spin-on dành cho các hệ thống thủy lực. Sản phẩm hỗ trợ làm sạch dầu trước khi dầu tiếp tục lưu thông trong hệ thống. Thiết kế lọc giúp hạn chế bụi bẩn và tạp chất ảnh hưởng đến các bộ phận bên trong.
BT8464 phù hợp với nhiều thiết bị sử dụng hệ thống thủy lực trong môi trường làm việc khác nhau. Sản phẩm có cấu tạo dạng thay thế, thuận tiện cho quá trình bảo dưỡng định kỳ. Khi dầu được lọc sạch, hệ thống có thể duy trì điều kiện vận hành ổn định hơn.
Việc lựa chọn đúng mã lọc giúp đảm bảo khả năng lắp đặt và hiệu quả lọc. Baldwin BT8464 có thể được sử dụng trong máy công trình và nhiều thiết bị chuyên dụng. Người dùng nên đối chiếu mã lọc trước khi thay thế để tránh sai kích thước.
Việc bảo dưỡng đúng thời điểm cũng góp phần duy trì hiệu suất làm việc của hệ thống. Đồng thời, kiểm tra tình trạng lọc định kỳ giúp phát hiện sớm các dấu hiệu bất thường.
2. Cấu tạo BT8464
2.1 Vỏ lọc chắc chắn
Baldwin BT8464 sử dụng dạng lọc Spin-on với thân vỏ kim loại bao bọc toàn bộ cụm lọc. Vỏ lọc giúp bảo vệ vật liệu lọc trước tác động từ môi trường làm việc. Thiết kế này cũng tạo kết cấu phù hợp cho quá trình tháo lắp và bảo dưỡng. Kích thước tổng thể của lọc có đường kính ngoài khoảng 95,3 mm và chiều dài khoảng 155,6 mm.
2.2 Vật liệu lọc bên trong
Bên trong Baldwin BT8464 là phần tử lọc đảm nhiệm quá trình giữ lại các hạt bẩn trong dầu thủy lực. Vật liệu lọc được bố trí nhằm tạo diện tích tiếp xúc phù hợp với dòng dầu đi qua. Sản phẩm có mức lọc khoảng 5 micron danh nghĩa và 25 micron tuyệt đối theo thông tin kỹ thuật được công bố.
2.3 Đầu ren kết nối
Phần đáy lọc được thiết kế với đầu ren để kết nối trực tiếp với đế lọc tương thích. Baldwin BT8464 sử dụng ren 1-3/8″-12, cần được đối chiếu trước khi lắp đặt. Kết nối đúng ren giúp hạn chế tình trạng lắp sai hoặc rò rỉ dầu trong quá trình vận hành.
2.4 Gioăng làm kín
Gioăng làm kín được bố trí tại vị trí tiếp xúc giữa lọc và đế lọc. Bộ phận này giúp tạo độ kín cho điểm kết nối khi lọc được lắp đúng kỹ thuật. Khi thay lọc, cần kiểm tra bề mặt tiếp xúc và tình trạng gioăng trước khi đưa thiết bị vào vận hành.
2.5 Thiết kế Spin-on thuận tiện bảo dưỡng
Cấu trúc Spin-on cho phép tháo lọc cũ và lắp lọc mới theo thao tác xoay trên đế lọc. Thiết kế này giúp rút gọn các bước bảo dưỡng định kỳ trên nhiều thiết bị. Trước khi thay thế, cần đối chiếu mã BT8464, kích thước và kiểu ren với lọc đang sử dụng.
3. Ưu điểm của BT8464
3.1 Khả năng lọc dầu hiệu quả
Baldwin BT8464 hỗ trợ loại bỏ các hạt bụi bẩn và tạp chất khỏi dòng dầu thủy lực. Vật liệu lọc được thiết kế để giữ lại các chất nhiễm bẩn trong quá trình dầu lưu thông. Nhờ đó, dầu đến các bộ phận bên trong với điều kiện sạch hơn.
3.2 Thiết kế Spin-on tiện lợi
Kiểu dáng Spin-on giúp quá trình tháo lọc cũ và lắp lọc mới trở nên thuận tiện. Người dùng có thể thực hiện thay thế trực tiếp trên đế lọc tương thích. Thiết kế này phù hợp với công tác bảo dưỡng định kỳ trên nhiều thiết bị.
3.3 Kết cấu chắc chắn
Thân vỏ kim loại giúp bảo vệ cụm vật liệu lọc bên trong trong quá trình sử dụng. Kết cấu dạng kín cũng hỗ trợ duy trì sự ổn định của bộ lọc khi dầu lưu thông. Các bộ phận được kết hợp thành một cụm lọc hoàn chỉnh, thuận tiện cho việc thay thế.
3.4 Kết nối phù hợp với hệ thống tương thích
Baldwin BT8464 sử dụng đầu ren 1-3/8″-12 để kết nối với đế lọc phù hợp. Kiểu kết nối này giúp việc lắp đặt được thực hiện theo đúng cấu hình của hệ thống. Người dùng cần đối chiếu ren và kích thước trước khi thay lọc.
3.5 Hỗ trợ bảo vệ hệ thống thủy lực
Việc duy trì dầu sạch giúp hạn chế lượng tạp chất tiếp tục lưu thông trong hệ thống. Điều này góp phần giảm tác động của chất bẩn lên các bộ phận thủy lực. Thay lọc đúng thời điểm cũng giúp duy trì điều kiện làm việc ổn định cho hệ thống.
4. Nguyên lý hoạt động của BT8464
4.1 Dầu bẩn đi vào qua các lỗ inlet
Khi hệ thống thủy lực hoạt động, dầu bẩn được dẫn vào Baldwin BT8464 qua các lỗ nhỏ quanh viền mặt đáy lọc. Đây là đường dầu vào (Inlet) của bộ lọc. Dòng dầu mang theo bụi bẩn và các hạt tạp chất từ hệ thống thủy lực.
4.2 Dầu đi qua vật liệu lọc từ ngoài vào trong
Sau khi đi vào thân lọc, dầu di chuyển qua lớp vật liệu lọc theo hướng từ ngoài vào trong (Outside-to-Inside). Các hạt nhiễm bẩn được giữ lại trên hoặc bên trong vật liệu lọc. Baldwin BT8464 có cấp lọc 5 micron danh nghĩa và 25 micron tuyệt đối.
4.3 Dầu sạch đi vào ống trung tâm
Sau khi đi qua vật liệu lọc, dầu đã được làm sạch sẽ tập trung vào khu vực bên trong lõi lọc. Dòng dầu tiếp tục di chuyển về phía ống trung tâm của bộ lọc. Quá trình này giúp hạn chế lượng tạp chất tiếp tục lưu thông cùng dầu.
4.4 Dầu sạch đi ra qua lỗ trung tâm
Dầu sạch thoát khỏi Baldwin BT8464 thông qua lỗ ren trung tâm (Outlet) trên mặt đáy lọc. Sau đó, dầu được đưa trở lại hệ thống thủy lực để tiếp tục thực hiện chu trình làm việc. Nhờ vậy, dầu được lọc liên tục trong quá trình hệ thống vận hành.
4.5 Tạp chất tích tụ và làm tăng chênh áp
Trong thời gian sử dụng, bụi bẩn và tạp chất sẽ tích tụ dần trên vật liệu lọc. Lượng cặn tăng có thể làm hạn chế dòng dầu và khiến chênh áp qua bộ lọc tăng. Vì vậy, cần kiểm tra tình trạng lọc và thay thế theo lịch bảo dưỡng phù hợp.
4.6 Chu trình lọc được duy trì liên tục
Baldwin BT8464 hoạt động theo nguyên lý lọc cơ học với dòng dầu đi từ ngoài vào trong. Dầu bẩn đi vào qua các lỗ inlet, xuyên qua vật liệu lọc rồi thoát qua outlet trung tâm. Chu trình này được lặp lại liên tục khi hệ thống thủy lực vận hành.
5. Ứng dụng của BT8464
5.1 Hệ thống thủy lực
Baldwin BT8464 là lọc dầu thủy lực dạng Spin-on dành cho các hệ thống có cấu hình lọc tương thích. Sản phẩm được lắp trên đường dầu để giữ lại các tạp chất trong quá trình dầu lưu thông. Khi thay thế, cần đối chiếu mã lọc cùng các thông số kết nối với bộ lọc đang sử dụng.
5.2 Cụm đế lọc tương thích
BT8464 được sử dụng với các cụm đế lọc Baldwin tương thích theo cấu hình của nhà sản xuất. Một số mã được xác định gồm OB8711, OB8712, OB8720, OB8721, OB8722, OB8724, OB8731 và OB8732. Cần kiểm tra đầy đủ thông số trước khi lắp đặt để đảm bảo bộ lọc phù hợp với hệ thống.
6. Hướng dẫn kiểm tra và thay thế BT8464
6.1 Kiểm tra tình trạng bộ lọc
Kiểm tra bên ngoài Baldwin BT8464 để phát hiện dấu hiệu rò rỉ dầu hoặc biến dạng vỏ lọc. Quan sát khu vực tiếp giáp giữa bộ lọc và đế lọc để phát hiện dầu rò rỉ. Nếu thấy vỏ lọc móp, ren hư hỏng hoặc gioăng làm kín xuống cấp, nên thay bộ lọc.
Theo dõi tình trạng dầu và hoạt động của hệ thống trong quá trình vận hành. Chênh áp qua bộ lọc tăng có thể là dấu hiệu vật liệu lọc đang tích tụ nhiều tạp chất. Khi hệ thống có dấu hiệu bất thường, cần kiểm tra bộ lọc cùng các bộ phận liên quan.
6.2 Chuẩn bị trước khi thay lọc
Tắt thiết bị và thực hiện các bước đưa hệ thống thủy lực về trạng thái an toàn. Chờ dầu và các bộ phận liên quan giảm nhiệt trước khi thao tác. Chuẩn bị Baldwin BT8464 mới, dụng cụ tháo lọc, khay chứa dầu và vật tư vệ sinh cần thiết.
Vệ sinh khu vực xung quanh đế lọc trước khi tháo bộ lọc cũ. Thao tác này giúp hạn chế bụi bẩn rơi vào hệ thống khi bộ lọc được tháo ra.
6.3 Tháo Baldwin BT8464 cũ
Đặt khay chứa bên dưới bộ lọc để hứng lượng dầu có thể chảy ra. Dùng dụng cụ phù hợp để nới và tháo bộ lọc cũ khỏi đế lọc. Không sử dụng lực quá mạnh nếu bộ lọc bị kẹt, tránh làm hư hỏng đế lọc.
Sau khi tháo bộ lọc, kiểm tra bề mặt tiếp xúc trên đế lọc. Đảm bảo gioăng cũ không còn bám trên đế và khu vực lắp đặt không có bụi bẩn hoặc vật liệu lạ.
6.4 Lắp Baldwin BT8464 mới
Kiểm tra bộ lọc mới trước khi lắp, đặc biệt là vỏ lọc, ren và gioăng làm kín. Thoa một lớp dầu thủy lực sạch lên bề mặt gioăng để hỗ trợ quá trình làm kín khi lắp đặt.
Đưa Baldwin BT8464 vào đúng vị trí trên đế lọc và vặn bằng tay cho đến khi gioăng tiếp xúc với bề mặt đế. Sau đó siết lọc theo hướng dẫn của nhà sản xuất thiết bị hoặc đế lọc tương ứng. Không tự ý siết quá mức vì có thể làm hỏng gioăng hoặc cụm đế lọc.
6.5 Kiểm tra sau khi thay thế
Sau khi lắp xong, kiểm tra mức dầu thủy lực và bổ sung nếu cần. Khởi động thiết bị theo quy trình vận hành phù hợp và quan sát khu vực kết nối của bộ lọc.
Kiểm tra rò rỉ tại vị trí gioăng và đầu nối trong quá trình hệ thống hoạt động. Nếu phát hiện rò rỉ, cần dừng thiết bị và kiểm tra lại tình trạng lắp đặt trước khi tiếp tục sử dụng.
6.6 Lưu ý khi bảo dưỡng
Thời điểm thay Baldwin BT8464 nên được xác định theo lịch bảo dưỡng của thiết bị và tình trạng thực tế của dầu. Không nên chỉ dựa vào thời gian sử dụng nếu hệ thống làm việc trong điều kiện nhiều bụi bẩn hoặc tải cao.
Luôn đối chiếu đúng mã BT8464, kích thước, kiểu ren và cấu hình đế lọc trước khi thay thế. Không lắp bộ lọc chỉ dựa trên hình dáng bên ngoài hoặc kích thước ren.
