Mô tả
1. Tổng quan FF185

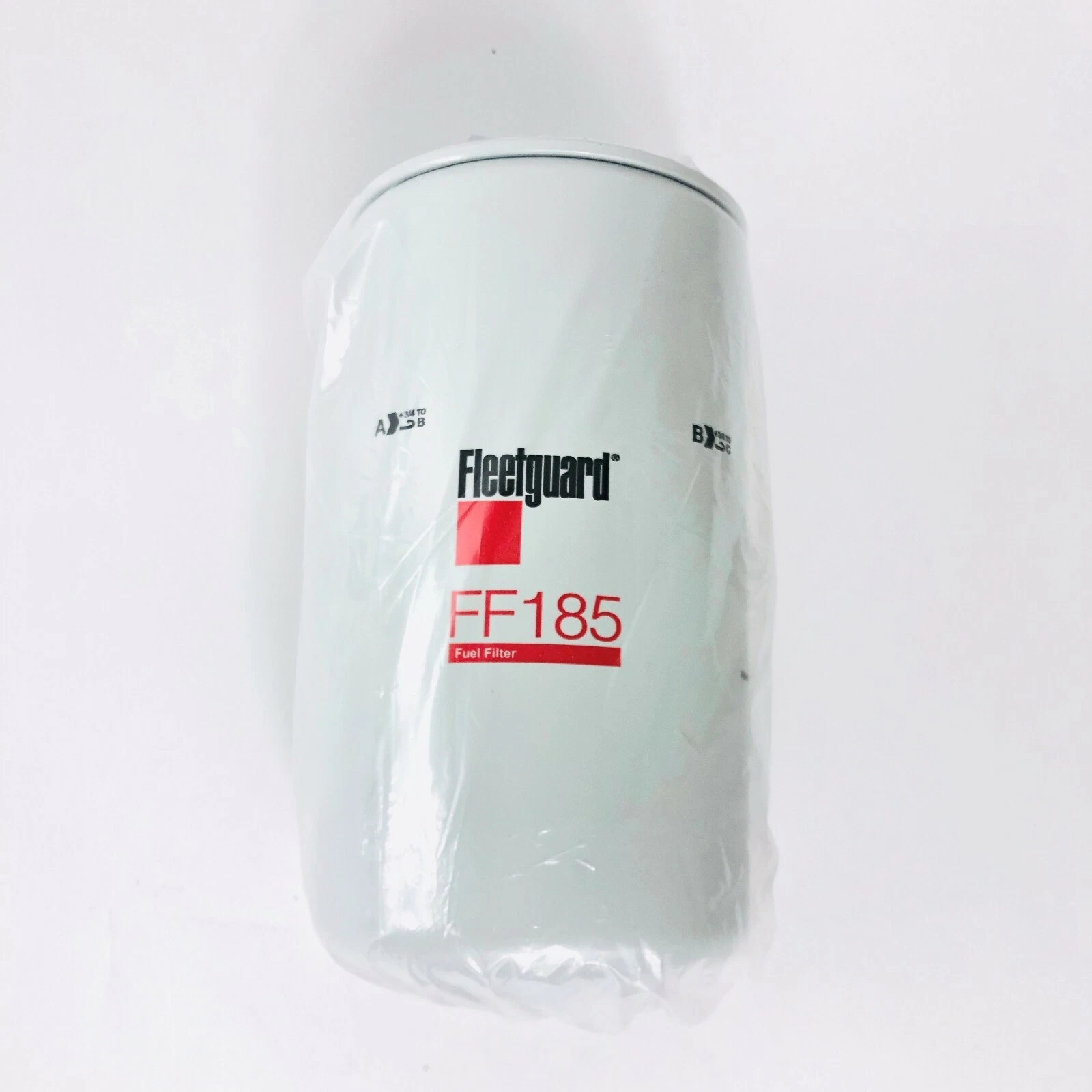

Fleetguard FF185 là lọc nhiên liệu diesel thuộc dòng Fuel Filter của Fleetguard, được phát triển nhằm đáp ứng yêu cầu bảo vệ hệ thống nhiên liệu trên các động cơ diesel công nghiệp và thiết bị hạng nặng. Sản phẩm được sản xuất theo tiêu chuẩn chất lượng nghiêm ngặt của Fleetguard, đảm bảo khả năng vận hành ổn định trong nhiều điều kiện làm việc khác nhau.
Với thiết kế dạng Spin-On thông dụng, FF185 được sử dụng rộng rãi trên nhiều động cơ Caterpillar và các thiết bị công trình, khai thác mỏ, máy phát điện. Đây là một trong những mã lọc nhiên liệu được đánh giá cao về độ tin cậy, độ bền và khả năng tương thích với nhiều ứng dụng diesel truyền thống.
Hoạt động như một bộ phận quan trọng trong hệ thống cung cấp nhiên liệu, Fleetguard FF185 góp phần duy trì hiệu suất động cơ, giảm nguy cơ hư hỏng các chi tiết đắt tiền và hỗ trợ kéo dài tuổi thọ hệ thống nhiên liệu.
2. Cấu tạo FF185
Vỏ lọc (Filter Canister)
Vỏ lọc được chế tạo từ thép có độ bền cao, đóng vai trò bảo vệ toàn bộ các bộ phận bên trong khỏi tác động của áp suất nhiên liệu, rung động và va đập trong quá trình vận hành. Kết cấu chắc chắn giúp bộ lọc hoạt động ổn định trong môi trường công nghiệp và thiết bị hạng nặng.
Vật liệu lọc (Filter Media)
Vật liệu lọc là thành phần quan trọng nhất của FF185, có nhiệm vụ giữ lại bụi bẩn, cặn kim loại, rỉ sét và các tạp chất rắn có trong nhiên liệu diesel. Lớp vật liệu này được xếp nếp nhằm tăng diện tích bề mặt lọc, từ đó nâng cao khả năng giữ cặn và kéo dài tuổi thọ sử dụng của bộ lọc.
Ống trung tâm (Center Tube)
Ống trung tâm nằm ở giữa phần tử lọc, có chức năng nâng đỡ vật liệu lọc và tạo đường dẫn cho nhiên liệu sạch sau khi đi qua lớp vật liệu lọc. Thiết kế này giúp duy trì lưu lượng nhiên liệu ổn định và hạn chế tình trạng biến dạng vật liệu lọc khi làm việc dưới áp suất.
Hệ thống lò xo giữ lõi lọc (Spring Assembly)
Lò xo được bố trí bên trong bộ lọc nhằm giữ cố định các chi tiết và duy trì áp lực cần thiết lên vật liệu lọc. Nhờ đó, nhiên liệu được dẫn qua lớp lọc theo đúng hướng thiết kế, góp phần duy trì hiệu quả lọc trong suốt thời gian sử dụng.

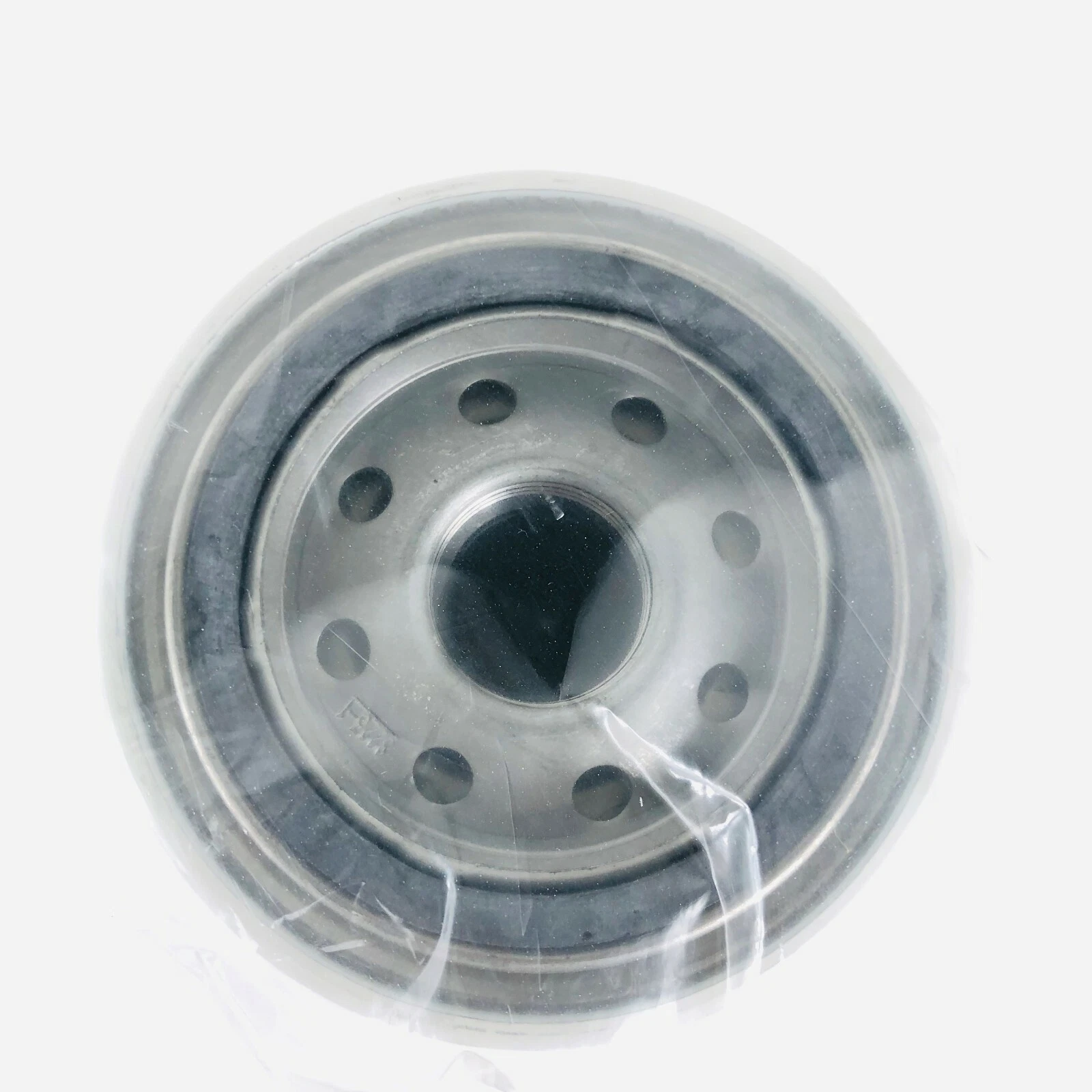

Đế lọc và ren kết nối (Base Plate)
Đế lọc là bộ phận kết nối trực tiếp giữa FF185 và đầu lọc trên động cơ. Thiết kế ren tiêu chuẩn giúp việc lắp đặt và thay thế trở nên nhanh chóng, đồng thời đảm bảo bộ lọc được cố định chắc chắn trong quá trình vận hành.
Gioăng làm kín (Gasket)
Gioăng làm kín được tích hợp trên đế lọc, có nhiệm vụ ngăn ngừa rò rỉ nhiên liệu tại vị trí lắp đặt. Vật liệu gioăng được lựa chọn để chịu được dầu diesel và sự thay đổi nhiệt độ trong quá trình hoạt động, giúp đảm bảo độ kín khít và độ tin cậy của hệ thống nhiên liệu.
Thiết kế Spin-On nguyên khối
Fleetguard FF185 sử dụng thiết kế Spin-On nguyên khối, trong đó toàn bộ phần tử lọc được tích hợp trong một cụm hoàn chỉnh. Thiết kế này giúp đơn giản hóa quá trình bảo dưỡng, cho phép thay thế nhanh chóng mà không cần tháo rời lõi lọc hoặc vệ sinh các bộ phận bên trong. Đây cũng là kiểu thiết kế được sử dụng rộng rãi trên nhiều động cơ Caterpillar và thiết bị diesel công nghiệp.
3. Ưu điểm của FF185
| Ưu điểm | Mô tả |
|---|---|
| Khả năng lọc hiệu quả | Giúp loại bỏ bụi bẩn, cặn kim loại và các tạp chất rắn trong nhiên liệu, duy trì độ sạch của nhiên liệu trước khi đưa vào động cơ. |
| Bảo vệ hệ thống nhiên liệu | Hạn chế sự xâm nhập của tạp chất gây mài mòn, góp phần bảo vệ bơm nhiên liệu và các chi tiết phun nhiên liệu có độ chính xác cao. |
| Hiệu suất vận hành ổn định | Thiết kế vật liệu lọc tối ưu giúp duy trì khả năng lọc và lưu lượng nhiên liệu trong suốt quá trình sử dụng. |
| Kết cấu chắc chắn | Vỏ lọc có độ bền cao, chịu được rung động và điều kiện làm việc khắc nghiệt của động cơ diesel. |
| Thiết kế Spin-On tiện lợi | Cấu trúc lọc nguyên khối giúp quá trình tháo lắp, thay thế và bảo dưỡng trở nên nhanh chóng, đơn giản. |
| Độ tin cậy cao | Được sản xuất theo tiêu chuẩn của Fleetguard, đảm bảo chất lượng và khả năng hoạt động ổn định trong thời gian dài. |
4. Nguyên lý hoạt động của FF185
Fleetguard FF185 hoạt động dựa trên nguyên lý lọc cơ học dòng chảy ngoài vào trong (Outside-In Flow). Nhiên liệu diesel chưa được làm sạch sẽ đi qua bộ lọc, các tạp chất rắn bị giữ lại bởi vật liệu lọc, trong khi nhiên liệu sạch tiếp tục đi đến hệ thống cung cấp nhiên liệu của động cơ.
Bước 1: Nhiên liệu đi vào bộ lọc
Nhiên liệu từ bình chứa được bơm đến bộ lọc và đi vào FF185 thông qua các cửa vào trên phần đế lọc. Dòng nhiên liệu lúc này có thể chứa bụi bẩn, cặn kim loại, rỉ sét và các hạt tạp chất khác.
Bước 2: Nhiên liệu đi qua vật liệu lọc
Dưới tác động của áp suất nhiên liệu, dòng nhiên liệu di chuyển từ bên ngoài vào bên trong phần tử lọc. Khi đi qua lớp vật liệu lọc xếp nếp, các hạt tạp chất có kích thước lớn hơn khe lọc sẽ bị giữ lại trên bề mặt và bên trong lớp lọc.
Bước 3: Tạp chất được giữ lại
Các chất bẩn được tích tụ tại vật liệu lọc, giúp ngăn chúng tiếp tục đi vào bơm nhiên liệu, kim phun và các bộ phận có độ chính xác cao trong hệ thống nhiên liệu.
Bước 4: Nhiên liệu sạch đi ra ngoài
Sau khi đi qua lớp lọc, nhiên liệu sạch tập trung vào ống trung tâm (Center Tube), sau đó đi qua cửa ra của bộ lọc để tiếp tục cung cấp cho động cơ.
5. Ứng dụng của FF185
Fleetguard FF185 được sử dụng rộng rãi trên các dòng xe tải, máy công trình, thiết bị khai thác và máy công nghiệp sử dụng động cơ diesel của nhiều thương hiệu lớn như Caterpillar, Freightliner, Ford, International, Peterbilt, Kenworth, Komatsu, Volvo, Nissan, Mercedes-Benz,…
5.1 Các ứng dụng tiêu biểu:
| Nhà sản xuất | Dòng xe / thiết bị tiêu biểu | Động cơ |
|---|---|---|
| Freightliner | FLC, FLA, FLB, FLL, FLD, Columbia CL112, Columbia CL120, Century CST120 | Caterpillar 3176, 3306, Mercedes OM366LA |
| International | F1954, 2674, 9300, 9400, Paystar 5000, Fleetstar Series | Caterpillar 3176, 3306, 3208, DT/D Series |
| Ford | L8000, L9000, LT9511, LT9513, LN8000, LNT9000, LTS9000 | Caterpillar 3176, 3306, 3208 |
| Peterbilt | 282, 320, 346, 348, 352, 357, 359, 362, 377, 379 | Caterpillar 3176, 3306, 3208, 1693 |
| Kenworth | T400 Series, T600A, W900, K100, C500 | Caterpillar 3176, 3306, 3208, 1693 |
| Caterpillar | D5H, D6H, 325, 926, 950F, 966, 980, D10, Challenger Series | CAT 3116, 3304, 3306, 3208 |
| Komatsu | D95S-2, PC200LC-3, PC220LC-3, WA380-6, D155AX-5 | S6D105, SA6D140, NT855 |
| Volvo | VN Series, VNL Series, FE, ACL, WG, WH | Caterpillar 3116, 3176, 3306 |
| Nissan | KL, KC, MK, LK, CW Series | FE6, FE6T, GE13T, MD92 |
| Mercedes-Benz | OH 1418, OH 1621, OF 1318, L1314 | OM366LA, OM924LA |
| Case IH | Quadtrac, Cougar, Wildcat, Bearcat Series | Caterpillar 3306, 3408 |
| Carrier Transicold | Supra, Vector, Genesis, Eagle, Maxima Series | Perkins 4.108, OM636, CT3/CT4 Series |
5.2 Các lĩnh vực sử dụng:
- 🚛 Xe tải hạng nặng và xe đầu kéo
- 🏗 Máy xây dựng, máy xúc, máy ủi, máy san
- ⛏ Thiết bị khai thác mỏ
- 🌾 Máy nông nghiệp
- ❄ Thiết bị làm lạnh vận tải (Carrier Transicold)
- ⚙ Máy công nghiệp sử dụng động cơ diesel
Lưu ý: FF185 có phạm vi ứng dụng rất rộng, cần đối chiếu model động cơ, ren lắp đặt và kích thước lọc trước khi thay thế.
6. Hướng dẫn kiểm tra và thay thế FF185
6.1 Hướng dẫn kiểm tra FF185
Việc kiểm tra định kỳ lọc nhiên liệu Fleetguard FF185 giúp phát hiện sớm tình trạng tắc nghẽn, nhiễm bẩn hoặc suy giảm hiệu suất lọc, từ đó đảm bảo nhiên liệu sạch được cung cấp ổn định cho động cơ.
| Hạng mục kiểm tra | Dấu hiệu nhận biết | Xử lý |
|---|---|---|
| Kiểm tra bên ngoài lọc | Vỏ lọc bị móp, rỉ sét, rò rỉ nhiên liệu hoặc gioăng hư hỏng | Thay thế lọc mới |
| Kiểm tra tình trạng động cơ | Động cơ khó khởi động, hụt công suất, chạy không ổn định | Kiểm tra và thay lọc nếu nguyên nhân do thiếu nhiên liệu |
| Kiểm tra thời gian sử dụng | Lọc đã hoạt động đến chu kỳ bảo dưỡng của nhà sản xuất | Thay thế định kỳ |
| Kiểm tra tạp chất trong nhiên liệu | Nhiên liệu có cặn bẩn, màu bất thường | Thay lọc và kiểm tra hệ thống nhiên liệu |
| Kiểm tra rò rỉ sau khi vận hành | Có dấu hiệu nhiên liệu thấm quanh chân lọc | Kiểm tra gioăng và độ siết lọc |
6.2 Quy trình thay thế FF185
| Bước | Thực hiện |
|---|---|
| 1. Chuẩn bị | Tắt động cơ, để động cơ nguội và chuẩn bị lọc FF185 mới, dụng cụ tháo lọc, khăn lau. |
| 2. Ngắt nguồn nhiên liệu | Khóa van nhiên liệu (nếu có) để hạn chế nhiên liệu chảy ra ngoài trong quá trình thay thế. |
| 3. Tháo lọc cũ | Dùng dụng cụ tháo lọc xoay ngược chiều kim đồng hồ để tháo FF185 cũ khỏi đầu lọc. |
| 4. Làm sạch vị trí lắp đặt | Vệ sinh bề mặt tiếp xúc trên đầu lọc, loại bỏ bụi bẩn hoặc gioăng cũ còn sót lại. |
| 5. Chuẩn bị lọc mới | Kiểm tra mã FF185, bôi một lớp nhiên liệu sạch lên gioăng làm kín trước khi lắp. |
| 6. Lắp lọc mới | Vặn lọc bằng tay đến khi gioăng tiếp xúc với bề mặt lắp đặt, sau đó siết thêm theo hướng dẫn của nhà sản xuất. |
| 7. Mồi nhiên liệu | Nếu hệ thống có bơm mồi, tiến hành bơm để loại bỏ không khí trong đường nhiên liệu. |
| 8. Kiểm tra vận hành | Khởi động động cơ, kiểm tra rò rỉ nhiên liệu và đảm bảo động cơ hoạt động ổn định. |
Lưu ý khi thay thế FF185:
- Không sử dụng lại gioăng cũ vì có thể gây rò rỉ nhiên liệu.
- Không siết lọc bằng dụng cụ quá mức vì có thể làm hỏng gioăng hoặc vỏ lọc.
- Luôn kiểm tra đúng mã lọc, kích thước ren và khả năng tương thích trước khi lắp đặt.
- Xử lý lọc nhiên liệu đã qua sử dụng theo quy định môi trường do có chứa nhiên liệu tồn dư.
7. Mã tương đương
- BALDWIN: BF970
- DONALDSON: P557440
