Description

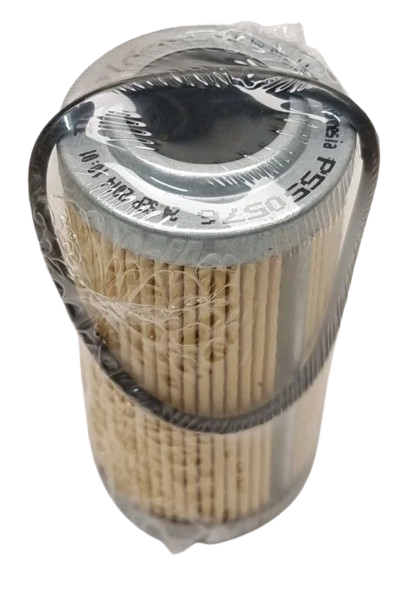

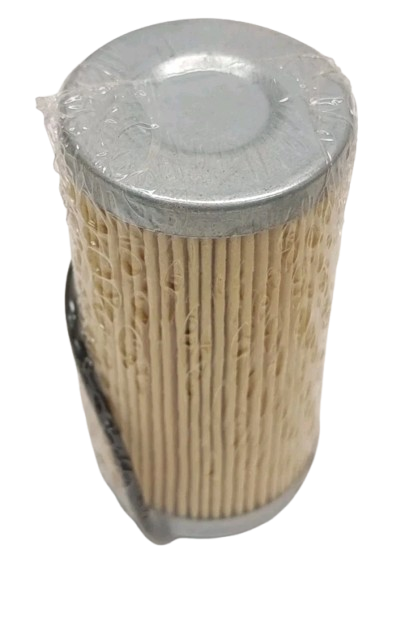

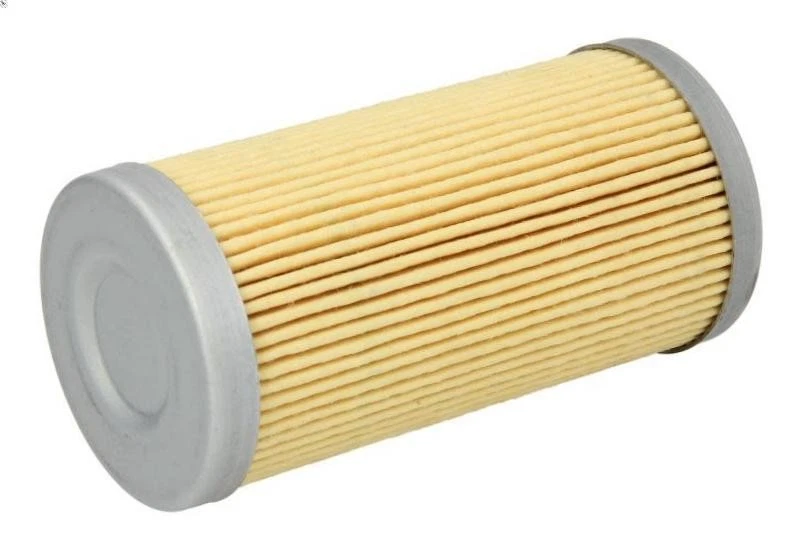

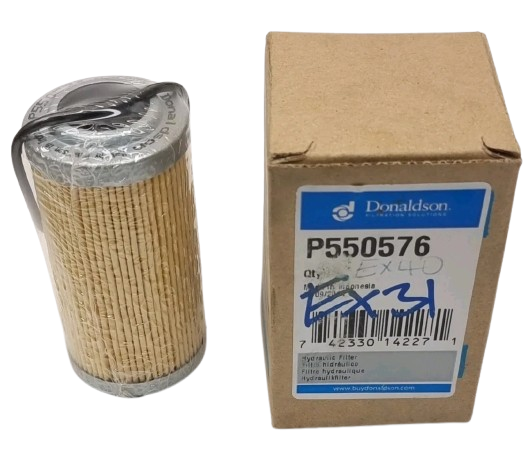

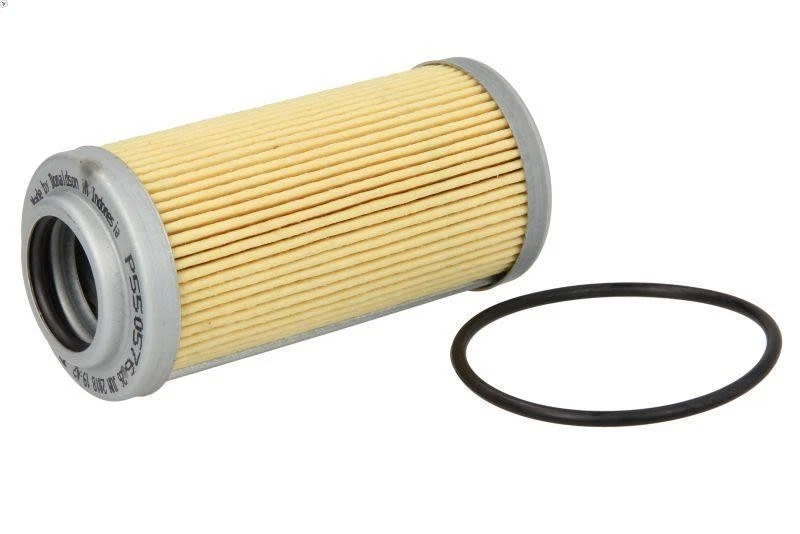

1. Tổng quan P550576

Lọc thủy lực Donaldson P550576 là lõi lọc cartridge dùng trong hệ thống thủy lực máy công trình. Sản phẩm hỗ trợ giữ lại các tạp chất trong dầu thủy lực. Nhờ đó, lõi lọc góp phần bảo vệ các bộ phận quan trọng của hệ thống.

Thiết kế cartridge phù hợp với những cụm lọc sử dụng lõi thay thế. Sản phẩm được ứng dụng trên nhiều dòng máy công trình của các thương hiệu khác nhau. Một số thương hiệu gồm Bobcat, Doosan, Hitachi, Hyundai, JCB, Kubota, Sumitomo và Volvo.

Lọc P550576 phù hợp cho nhu cầu bảo dưỡng và thay thế lõi lọc thủy lực. Khi lựa chọn, cần đối chiếu mã sản phẩm với lõi đang sử dụng. Đồng thời, kiểm tra kích thước và khả năng tương thích với cụm lọc.

Việc sử dụng lõi lọc phù hợp giúp duy trì hiệu quả làm sạch dầu. Đây là yếu tố cần thiết để hỗ trợ hệ thống thủy lực hoạt động ổn định.

2. Cấu tạo P550576

2.1 Vật liệu lọc

P550576 sử dụng vật liệu lọc chuyên dụng cho hệ thống thủy lực. Vật liệu này tạo bề mặt lọc để giữ lại các hạt tạp chất trong dầu. Hiệu suất lọc được xác định tại mức Beta 2 là 17 micron.

2.2 Kết cấu lõi lọc

Lõi lọc được thiết kế theo dạng cartridge để lắp vào cụm lọc tương thích. Kiểu dáng này cho phép thay thế phần lõi mà không cần thay toàn bộ cụm lọc. Đường kính ngoài của lõi khoảng 42,5 mm, phù hợp với không gian lắp đặt tương ứng.

2.3 Kích thước lõi lọc

P550576 có đường kính trong khoảng 21,5 mm và chiều dài khoảng 83,5 mm. Các kích thước này cần được đối chiếu với lõi cũ trước khi thay thế. Việc kiểm tra kích thước giúp hạn chế tình trạng lắp sai hoặc không tương thích.

2.4 Khả năng chịu áp

Lõi lọc có thông số Collapse Burst đạt 15 bar, tương đương 218 psi. Thông số này thể hiện khả năng chịu áp liên quan đến kết cấu lõi lọc. Khi sử dụng, cần đảm bảo cụm lọc và hệ thống phù hợp với điều kiện vận hành thực tế.

3. Ưu điểm của P550576

3.1 Khả năng lọc tạp chất

P550576 hỗ trợ loại bỏ các hạt tạp chất khỏi dầu thủy lực trong quá trình vận hành. Khả năng lọc phù hợp giúp hạn chế lượng cặn bẩn lưu thông trong hệ thống.

3.2 Thiết kế cartridge thuận tiện

Dạng lõi cartridge phù hợp với các cụm lọc sử dụng lõi thay thế. Thiết kế này giúp quá trình bảo dưỡng thuận tiện hơn khi cần thay lõi lọc định kỳ.

3.3 Kết cấu phù hợp hệ thống thủy lực

Lõi lọc có kết cấu được thiết kế cho môi trường làm việc của hệ thống thủy lực. Khả năng chịu Collapse Burst 15 bar giúp lõi duy trì kết cấu khi chịu tác động áp suất phù hợp.

3.4 Ứng dụng trên nhiều thiết bị

P550576 được liệt kê cho nhiều dòng máy công trình từ các thương hiệu khác nhau. Các thương hiệu gồm Bobcat, Doosan, Hitachi, Hyundai, JCB, Kubota, Sumitomo và Volvo.

3.5 Hỗ trợ bảo vệ hệ thống

Việc giữ lại tạp chất trong dầu giúp hạn chế nguy cơ các hạt bẩn tiếp tục lưu thông. Điều này góp phần hỗ trợ bảo vệ các bộ phận trong hệ thống thủy lực.

4. Nguyên lý hoạt động của P550576

4.1 Dầu thủy lực đi vào lõi lọc

Khi hệ thống thủy lực vận hành, dầu được dẫn qua cụm lọc chứa Donaldson P550576. Dòng dầu đi qua vật liệu lọc trước khi tiếp tục đến các bộ phận phía sau. Quá trình này tạo điều kiện giữ lại các tạp chất có trong dầu.

4.2 Vật liệu lọc giữ lại tạp chất

Các hạt bụi, cặn và tạp chất trong dầu được giữ lại trên vật liệu lọc. Hiệu suất lọc được thể hiện qua thông số Beta 2 ở mức 17 micron. Dầu sau khi đi qua vật liệu lọc sẽ tiếp tục lưu thông trong hệ thống.

4.3 Dầu sạch tiếp tục lưu thông

Sau khi được lọc, dầu thủy lực đi ra khỏi lõi và tiếp tục đến các bộ phận cần sử dụng dầu. Quá trình lọc diễn ra liên tục trong thời gian hệ thống hoạt động. Lõi lọc dần tích tụ tạp chất theo thời gian sử dụng.

4.4 Lõi lọc cần được thay thế định kỳ

Khi lượng tạp chất tích tụ tăng, khả năng lưu thông dầu qua lõi có thể bị ảnh hưởng. Người vận hành cần kiểm tra tình trạng lõi theo yêu cầu bảo dưỡng của thiết bị. Khi lõi đạt giới hạn sử dụng, cần thay bằng sản phẩm tương thích.

5. Ứng dụng của P550576

Donaldson P550576 được ứng dụng trên nhiều thiết bị phục vụ khai thác, xây dựng và vận chuyển vật liệu.

5.1 Máy xúc đào

Hãng	Model
Bobcat	225, 231
Case / Case IH	9007B, 9040, CS240, CS800, CX130, CX160, CX210, CX290
Daewoo	DX500LC, DX500LCG
Doosan	DH225LC-9, DX140LC, DX140W, DX180LC, DX190W, DX225NLC, DX255LC, DX300LC, DX340LC, DX420LC, DX480LC, DX520LC
Doosan Solar	130-III, 170-III, 170LC-V, 170W-III, 170W-V, 175LC-V, 180W-V, 200W-III, 200W-V, 210W-V, 220LC-III, 220LC-V, 220LL, 225LC-V, 225LL, 225NLC-V, 250LC-V, 255LC-V, 280LC-III, 290LC-V, 290LL, 300LC-V, 300LL, 55V, 55W-V Plus
Hidromek	HMK220LC
Hyundai Robex	R110-7, R110-7A, R110D-7, R120W, R130LC, R130LC-3, R130W, R130W-3, R140LC-7, R140W-7, R160LC-3, R160LC-7, R160LCD-7, R170W-3, R170W-7, R180LC-3, R180LC-7, R200LC, R200W, R200W-3, R200W-7, R210LC-3, R210LC-3LL, R210LC-7, R210LC-7H, R210NLC-7, R250LC-3, R250LC-7, R250LC-7A, R280LC, R290LC, R290LC-3, R290LC-3LL/RB, R290LC-7, R290LC-7A, R290LC-7H, R290NLC-7A, R305LC-7, R320LC, R320LC-3, R320LC-7, R320LC-7A, R360LC-3, R360LC-7, R360LC-7A, R450LC-3, R450LC-7, R450LC-7A, R500LC-7, R500LC-7A, R55-3, R55-7, R55W-3, R55W-7, R55W-7A, R80-7, R95W-3, Robex 215-7, Robex 265LC-7, Robex 305LC-7, Robex 335LC-7, Robex 375LC-7H, Robex 455LC-7
JCB	JS130, JS145, JS160, JS210L, JS220LR, JS330
Kubota	KX057-4, KX080-3, KX080-4, U48-4, U55-4
Sumitomo	SH200HD3, SH200LC3, SH220-3, SH220HD-3, SH220LC-3
Volvo Construction Equipment	EC135B, EC140B, EC160B, EC180B, EC210B, EC210B Prime, EC240B, EC290B, EC360, EC360B, EC460B, EC55, EC55B, EC55B Pro, EC700B, ECR58 Plus, ECR88, ECR88 Plus, EW145B

5.2 Máy xúc lật

Hãng	Model
Doosan	DL300
Hyundai	HL17, HL25, HL35, HL720-3, HL730-3, HL730-7, HL730TM-3, HL730TM-7, HL740-3, HL740-7, HL740-7A, HL740TM-3, HL740TM-7, HL750, HL750TM, HL757-7, HL757-7A, HL757TM-7, HL760, HL760-7, HL760-7A, HL770, HL770-7, HL770-7A, HL780-3, HL780-3A, HL780-7A
Kubota	R420S-1, R520S

5.3 Máy cẩu

Hãng	Model
Hitachi	CX1100, CX400, CX500, CX500S, CX550, CX550C, CX650, CX700, CX700HD, CX800HD, CX900, CX900GLS, CX900HD, KH125-3, KH150-3, KH180-3, KH230-3, KH300-3, KH500-3, KH850-3, SCX400, SCX550, SCX550-3, SCX700, SCX700C-3, SCX900

5.4 Máy xúc nhỏ và máy xúc bánh lốp

Hãng	Model
Hitachi	EX22, EX30, EX30UR-2, EX35, EX40, EX40UR, EX45, EX55UR, EX58MU
Hyundai	R55-3, R55-7, R55W-3, R55W-7, R55W-7A, R80-7, R95W-3
JCB	JS145W, JS160W
Kubota	KX057-4, KX080-3, KX080-4, R420S-1, R520S, U48-4, U55-4

6. Hướng dẫn kiểm tra và thay thế P550576

6.1 Kiểm tra tình trạng lõi lọc

Kiểm tra Donaldson P550576 theo lịch bảo dưỡng của thiết bị. Quan sát tình trạng lõi khi tháo khỏi cụm lọc thủy lực. Kiểm tra vật liệu lọc có dấu hiệu rách, biến dạng hoặc hư hỏng không. Đồng thời, kiểm tra lượng cặn bẩn tích tụ trên bề mặt lõi.

Nếu hệ thống xuất hiện cảnh báo lọc hoặc áp suất bất thường, cần kiểm tra sớm. Không nên tiếp tục sử dụng lõi lọc đã quá giới hạn bảo dưỡng. Khi cần xác định chính xác tình trạng lọc, hãy đối chiếu chỉ báo tắc lọc của thiết bị.

6.2 Chuẩn bị trước khi thay thế

Tắt động cơ và đưa thiết bị về trạng thái an toàn trước khi thao tác. Giảm áp suất trong hệ thống thủy lực theo hướng dẫn của nhà sản xuất. Chuẩn bị lõi Donaldson P550576 mới và dụng cụ cần thiết.

Làm sạch khu vực xung quanh cụm lọc trước khi tháo lõi. Việc này giúp hạn chế bụi bẩn rơi vào hệ thống trong quá trình thay thế. Không để tạp chất tiếp xúc với các vị trí dẫn dầu.

6.3 Tháo lõi lọc cũ

Tháo nắp hoặc bộ phận giữ lõi theo kết cấu của cụm lọc. Rút lõi P550576 cũ ra khỏi vị trí lắp đặt một cách cẩn thận. Hạn chế làm rơi cặn bẩn vào bên trong cụm lọc.

Kiểm tra vị trí lắp lõi sau khi tháo. Làm sạch phần tiếp xúc nếu phát hiện cặn bẩn hoặc dầu nhiễm tạp chất. Không sử dụng dụng cụ có thể làm xước bề mặt làm kín.

6.4 Lắp lõi Donaldson P550576 mới

Đối chiếu kích thước lõi mới với lõi đã tháo trước khi lắp. P550576 có đường kính ngoài 42,5 mm và đường kính trong 21,5 mm. Chiều dài lõi khoảng 83,5 mm, cần phù hợp với cụm lọc tương ứng.

Đặt lõi mới đúng chiều và đúng vị trí trong cụm lọc. Kiểm tra các bề mặt làm kín trước khi lắp lại nắp hoặc bộ phận giữ. Siết các chi tiết theo yêu cầu kỹ thuật của nhà sản xuất thiết bị.

6.5 Kiểm tra sau khi thay thế

Khởi động thiết bị và cho hệ thống thủy lực hoạt động ở điều kiện phù hợp. Quan sát khu vực cụm lọc để phát hiện dấu hiệu rò rỉ dầu. Kiểm tra chỉ báo áp suất hoặc cảnh báo lọc nếu thiết bị được trang bị.

Sau khi hệ thống ổn định, kiểm tra lại các vị trí kết nối. Đảm bảo lõi lọc được lắp đúng và không xuất hiện hiện tượng rò dầu. Ghi nhận thời điểm thay lõi để thuận tiện theo dõi lịch bảo dưỡng tiếp theo.

6.6 Lưu ý khi thay thế

Không sử dụng lại lõi lọc đã tháo nếu lõi đã đạt giới hạn bảo dưỡng. Không để bụi bẩn hoặc vật lạ xâm nhập vào cụm lọc. Sử dụng đúng mã lõi và đối chiếu kích thước trước khi lắp.

Thời điểm thay thế nên dựa trên lịch bảo dưỡng và điều kiện vận hành thực tế. Nếu hệ thống có dấu hiệu bất thường, cần kiểm tra nguyên nhân trước khi tiếp tục sử dụng.
