Mô tả

1. Tổng Quan PF9814

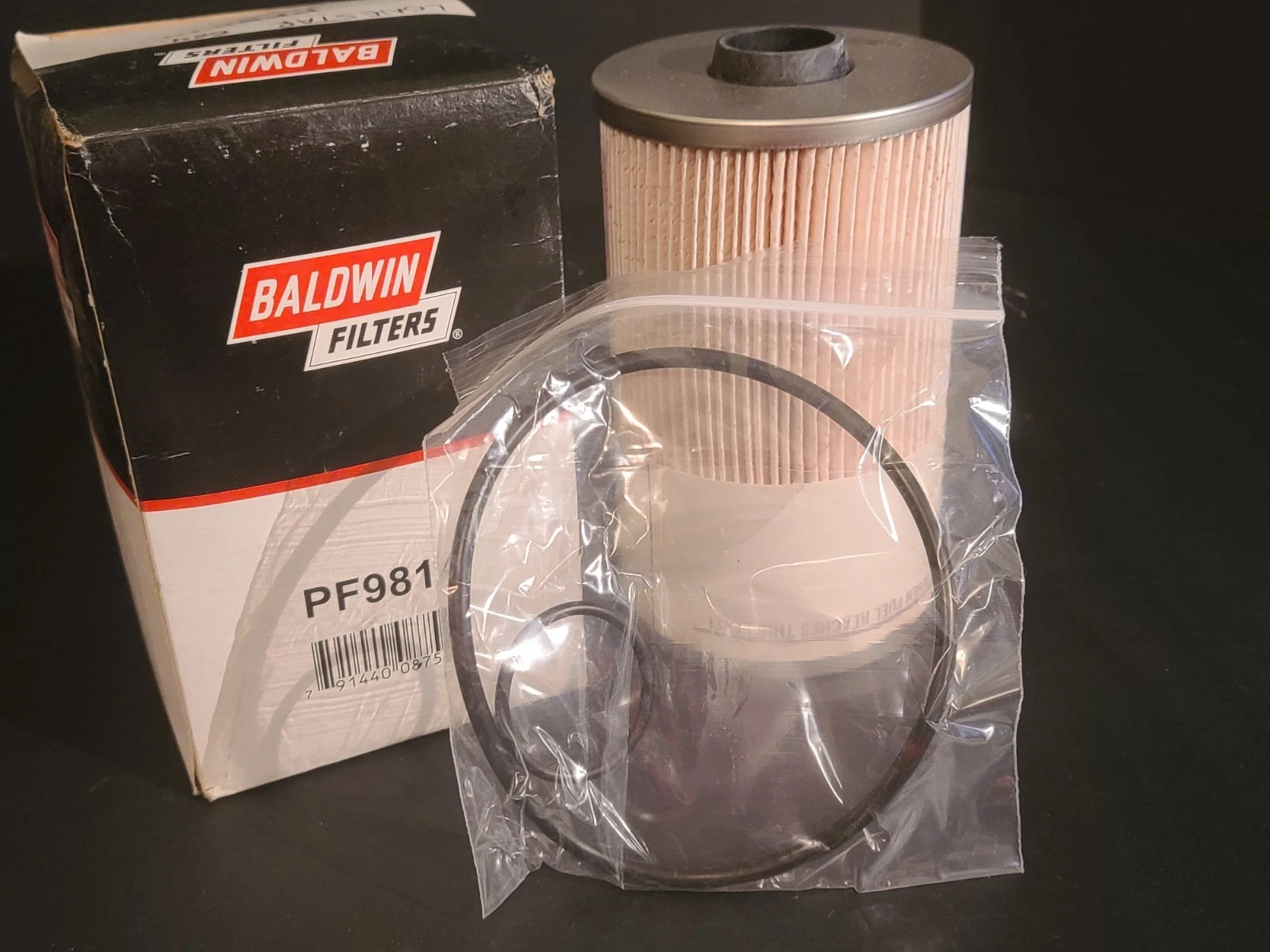

Lọc nhiên liệu Baldwin PF9814 được thiết kế để hỗ trợ làm sạch nhiên liệu diesel trong quá trình vận hành động cơ. Sản phẩm giúp hạn chế các tạp chất và nước có thể ảnh hưởng đến hệ thống nhiên liệu.

Khi nhiên liệu được lọc sạch, động cơ có điều kiện duy trì quá trình phun nhiên liệu ổn định hơn. PF9814 phù hợp với các hệ thống nhiên liệu diesel sử dụng phần tử lọc tách nước chuyên dụng.

Sản phẩm được ứng dụng trên nhiều phương tiện vận tải và xe tải sử dụng động cơ diesel. Bộ lọc góp phần bảo vệ các bộ phận quan trọng trong hệ thống cung cấp nhiên liệu.

Việc sử dụng bộ lọc phù hợp giúp giảm nguy cơ ảnh hưởng do nhiên liệu chứa tạp chất. Baldwin PF9814 được lựa chọn dựa trên yêu cầu kỹ thuật của từng hệ thống nhiên liệu.

Khi thay thế, người dùng nên kiểm tra khả năng tương thích trước khi lắp đặt sản phẩm. Việc thay lọc đúng thời điểm cũng góp phần duy trì hiệu quả hoạt động của hệ thống.

2. Cấu Tạo PF9814

Baldwin PF9814 là phần tử lọc nhiên liệu kết hợp chức năng tách nước, được thiết kế cho hệ thống nhiên liệu diesel. Cấu tạo sản phẩm gồm các bộ phận chính sau:

2.1 Vật liệu lọc

Lớp vật liệu lọc giữ lại các hạt bụi, cặn bẩn và tạp chất trong nhiên liệu. Cấp lọc của PF9814 đạt 10 micron tuyệt đối, hỗ trợ bảo vệ hệ thống phun nhiên liệu.

2.2 Lõi và kết cấu phần tử

Phần tử lọc có kết cấu hình trụ, giúp tăng diện tích tiếp xúc giữa nhiên liệu và vật liệu lọc. Thiết kế này hỗ trợ duy trì dòng nhiên liệu ổn định trong quá trình vận hành.

2.3 Van xả áp

PF9814 được trang bị van xả áp (Relief Valve) nhằm hỗ trợ kiểm soát áp suất trong hệ thống. Bộ phận này góp phần duy trì hoạt động phù hợp khi điều kiện dòng nhiên liệu thay đổi.

2.4 Gioăng làm kín

Sản phẩm đi kèm 2 vòng O-ring, có nhiệm vụ tạo độ kín giữa phần tử lọc và cụm housing. Gioăng giúp hạn chế nguy cơ rò rỉ nhiên liệu tại vị trí lắp đặt.

2.5 Kích thước tổng thể

PF9814 có đường kính ngoài 106.4 mm và chiều dài 178.6 mm, phù hợp với các cụm lọc được thiết kế tương ứng. Kích thước này cần được đối chiếu trước khi thay thế để đảm bảo lắp đặt chính xác.

3. Ưu Điểm Của PF9814

3.1 Lọc tạp chất hiệu quả

Vật liệu lọc giúp giữ lại các hạt bụi, cặn bẩn và tạp chất có trong nhiên liệu. Cấp lọc 10 micron tuyệt đối hỗ trợ tăng khả năng bảo vệ các bộ phận phía sau bộ lọc.

3.2 Hỗ trợ tách nước

Thiết kế dạng Fuel/Water Separator Element giúp hỗ trợ loại bỏ nước khỏi nhiên liệu diesel. Điều này góp phần hạn chế ảnh hưởng của nước đến quá trình cung cấp nhiên liệu.

3.3 Bảo vệ hệ thống nhiên liệu

Nhiên liệu sạch hơn giúp giảm lượng tạp chất tiếp xúc với các bộ phận quan trọng trong hệ thống. Nhờ đó, bộ lọc góp phần duy trì hoạt động ổn định của hệ thống nhiên liệu.

3.4 Tích hợp van xả áp

PF9814 được trang bị van xả áp, hỗ trợ kiểm soát điều kiện áp suất trong quá trình nhiên liệu lưu thông. Thiết kế này giúp phần tử lọc đáp ứng tốt hơn yêu cầu vận hành của hệ thống.

3.5 Làm kín tốt

Sản phẩm đi kèm hai vòng O-ring, giúp tạo độ kín giữa phần tử lọc và cụm housing. Gioăng phù hợp giúp hạn chế rò rỉ nhiên liệu trong quá trình sử dụng.

4. Nguyên Lý Hoạt Động Của PF9814

4.1 Nhiên liệu đi vào bộ lọc

Trong hệ thống nhiên liệu, dòng diesel đi vào cụm lọc và tiếp xúc với phần tử lọc PF9814. Thiết kế phần tử hỗ trợ quá trình lọc và tách nước khỏi nhiên liệu.

4.2 Tách nước và giữ tạp chất

Khi nhiên liệu đi qua vật liệu lọc, các hạt bụi và cặn bẩn được giữ lại. Nước lẫn trong nhiên liệu được tách ra, giúp hạn chế ảnh hưởng đến hệ thống phun nhiên liệu.

4.3 Không khí và bọt khí được thoát ra

Không khí hoặc bọt khí có thể tích tụ tại khu vực phía trên phần tử lọc trong quá trình vận hành. Van tích hợp trên phần tử hỗ trợ xả khí và bọt khí khỏi khu vực này, hạn chế tình trạng khóa khí trong hệ thống.

4.4 Van hỗ trợ duy trì dòng nhiên liệu

Van này hoạt động theo nguyên lý một chiều, cho phép khí thoát theo hướng phù hợp nhưng hạn chế nhiên liệu chảy ngược. Nhờ đó, hệ thống có thể duy trì dòng nhiên liệu ổn định hơn trong quá trình vận hành.

4.5 Nhiên liệu sạch tiếp tục đến động cơ

Sau khi tạp chất, nước và khí được xử lý phù hợp, nhiên liệu tiếp tục đi qua hệ thống cung cấp nhiên liệu. Dòng nhiên liệu sạch hơn sau đó được đưa đến các bộ phận phun nhiên liệu của động cơ.

Lưu ý: Với PF9814, nên mô tả bộ phận này là van một chiều hỗ trợ xả khí (Check/Burp/Bleed Valve) thay vì van xả áp điều chỉnh áp suất để tránh gây hiểu sai về chức năng.

5. Ứng Dụng Của PF9814

Baldwin PF9814 được sử dụng trong hệ thống nhiên liệu diesel trên nhiều phương tiện vận tải và xe tải hạng nặng. Sản phẩm hỗ trợ lọc tạp chất và tách nước, giúp duy trì chất lượng nhiên liệu trong quá trình vận hành.

PF9814 được ứng dụng cho các dòng xe Freightliner, IHC, Kenworth và Peterbilt sử dụng hệ thống lọc nhiên liệu tương thích. Bộ lọc phù hợp với những hệ thống yêu cầu phần tử lọc kết hợp khả năng tách nước khỏi nhiên liệu diesel.

Sản phẩm thường được sử dụng trong các phương tiện hoạt động với cường độ cao, nơi chất lượng nhiên liệu có ảnh hưởng đến hệ thống cung cấp nhiên liệu. Khi thay thế, cần kiểm tra mã sản phẩm và khả năng tương thích với cụm lọc đang sử dụng.

6. Hướng Dẫn Kiểm Tra Và Thay Thế PF9814

6.1 Kiểm tra Baldwin PF9814

Trước khi kiểm tra, tắt động cơ và đảm bảo hệ thống nhiên liệu ở trạng thái an toàn. Chuẩn bị khay hứng để thu nhiên liệu còn lại trong cụm lọc.

Kiểm tra bên ngoài phần tử lọc và housing để phát hiện rò rỉ, nứt vỡ hoặc dấu hiệu bất thường. Đồng thời kiểm tra tình trạng nhiên liệu và lượng nước, cặn bẩn tích tụ trong cụm lọc.

Nếu động cơ có dấu hiệu khó khởi động, giảm công suất hoặc cấp nhiên liệu không ổn định, cần kiểm tra bộ lọc. Với hệ thống được trang bị đồng hồ hoặc chỉ báo chân không, có thể sử dụng để đánh giá tình trạng tắc nghẽn.

6.2 Thay thế Baldwin PF9814

1. Tắt động cơ và đảm bảo hệ thống nhiên liệu an toàn trước khi bắt đầu thao tác.
2. Đặt khay hứng bên dưới cụm lọc để thu nhiên liệu và nước còn tồn đọng.
3. Xả nhiên liệu và nước tích tụ tại vị trí xả phù hợp trên cụm lọc.
4. Tháo nắp hoặc cơ cấu giữ phần tử lọc, sau đó lấy PF9814 cũ ra khỏi housing.
5. Vệ sinh bên trong housing, đặc biệt tại các bề mặt tiếp xúc với phần tử và gioăng.
6. Tháo bỏ toàn bộ O-ring cũ, không tái sử dụng dù gioăng vẫn còn hình dạng nguyên vẹn.
7. Lắp O-ring mới đi kèm PF9814 vào đúng vị trí trên cụm lọc.
8. Bôi một lớp nhiên liệu sạch hoặc dầu nhờn lên O-ring trước khi lắp nắp và các chi tiết làm kín.
9. Lắp PF9814 mới đúng vị trí, đảm bảo phần tử nằm chắc chắn và đúng chiều trong housing.
10. Lắp lại nắp cụm lọc, tránh làm xoắn, kẹt hoặc lệch O-ring trong quá trình siết.
11. Mồi và xả khí hệ thống nhiên liệu theo đúng quy trình của xe hoặc cụm lọc Davco.
12. Khởi động động cơ và kiểm tra rò rỉ, đồng thời theo dõi hoạt động của hệ thống nhiên liệu.

Lưu ý quan trọng: Không tái sử dụng O-ring cũ sau khi tháo phần tử lọc. Gioăng mới cần được bôi trơn phù hợp trước khi lắp để hạn chế xoắn, rách hoặc lọt khí. Sau khi thay PF9814, cần kiểm tra kỹ các vị trí kết nối và housing trước khi đưa xe vào vận hành. Chu kỳ thay thế nên căn cứ vào tình trạng nhiên liệu, điều kiện làm việc và khuyến cáo của nhà sản xuất.

7. Mã tương đương

• DONALDSON: P550849
• FLEETGUARD: FS19764
