Mô tả
1. Tổng quan Baldwin PF9908KIT
Baldwin PF9908 KIT là bộ lõi lọc nhiên liệu gồm lõi lọc tinh và lõi lọc thô tích hợp tách nước. Thiết kế hai cấp cho phép nhiên liệu được xử lý tuần tự qua từng cấp lọc trong hệ thống.
Lõi lọc tinh đảm nhiệm việc giữ lại các hạt cặn nhỏ còn sót lại sau cấp lọc thô. Lõi lọc thô xử lý các tạp chất lớn hơn, đồng thời hỗ trợ tách nước khỏi nhiên liệu trước khi tiếp tục lưu thông.
Bộ sản phẩm được thiết kế chuyên biệt cho hệ thống nhiên liệu trên các dòng động cơ Detroit Diesel tương thích. Cấu tạo gồm các lõi lọc cùng gioăng làm kín, được bố trí phù hợp với cụm lọc nhiên liệu tương ứng.
2. Cấu tạo PF9908KIT
2.1 Lõi lọc thô tích hợp tách nước
Lõi lọc thô là cấp lọc đầu tiên trong hệ thống, đảm nhiệm việc xử lý nhiên liệu trước khi qua cấp lọc tinh. Cấu tạo này kết hợp khả năng giữ tạp chất lớn với chức năng tách nước khỏi nhiên liệu.
2.2 Lõi lọc tinh
Lõi lọc tinh là cấp lọc tiếp theo, được bố trí để xử lý các tạp chất nhỏ còn lại trong nhiên liệu. Lõi lọc có mức độ lọc 4.3 Micron Absolute, phù hợp với yêu cầu lọc nhiên liệu của hệ thống động cơ tương thích.
2.3 Gioăng O-ring
Bộ Baldwin PF9908 KIT được cung cấp kèm 2 gioăng O-ring, bố trí tại các vị trí làm kín trong cụm lọc nhiên liệu. Các gioăng được lắp cùng bộ lọc theo cấu hình tiêu chuẩn của sản phẩm.
2.4 Kết cấu bộ lọc

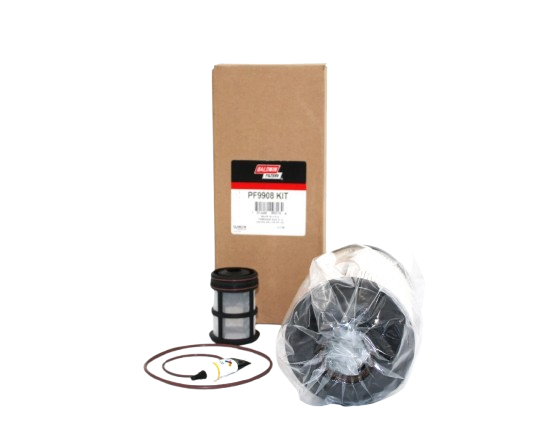

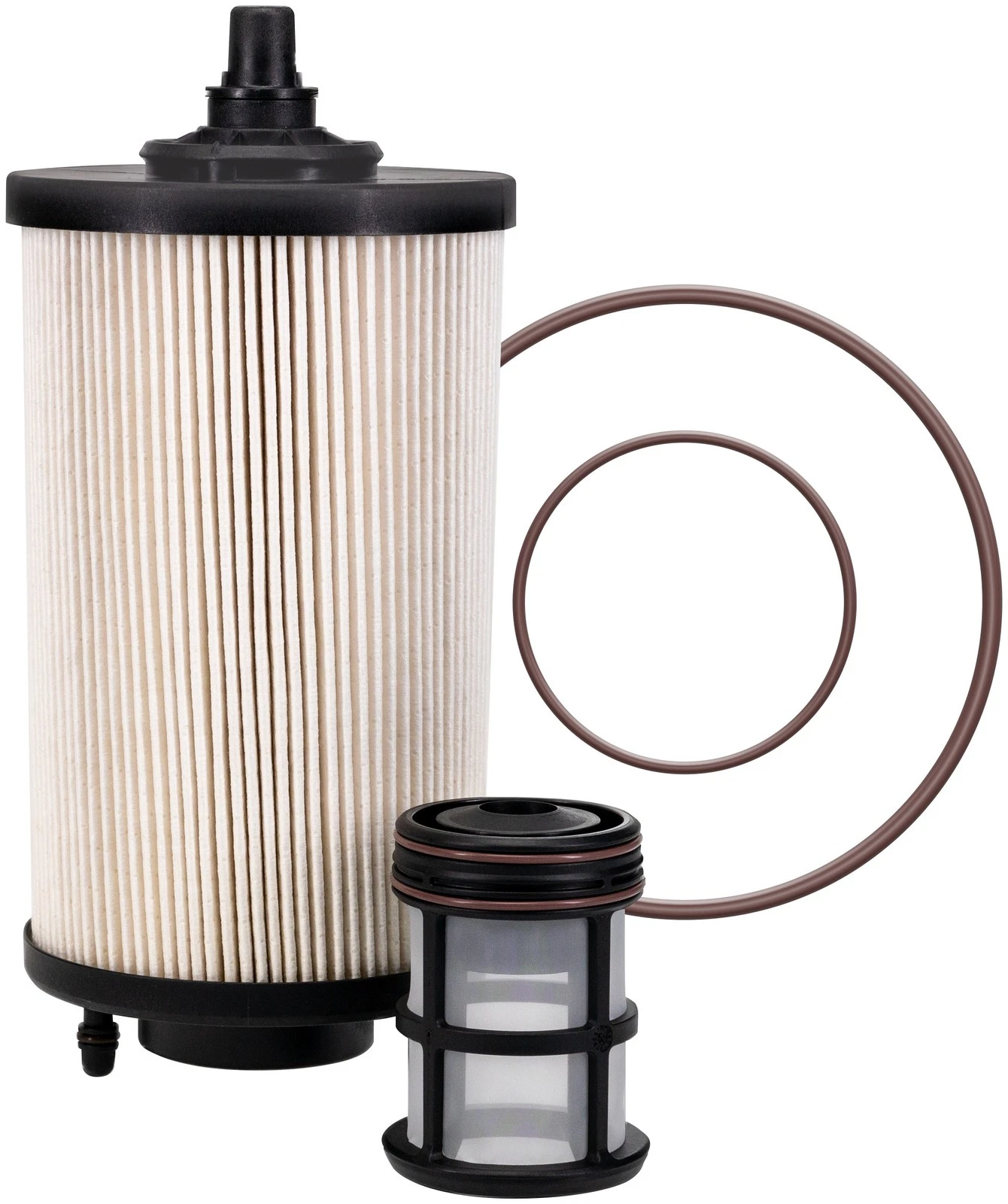

PF9908 KIT gồm 1 lõi lọc nhiên liệu, 1 lõi lọc thô tích hợp tách nước và 2 gioăng O-ring. Các thành phần được thiết kế đồng bộ để sử dụng trong cụm lọc nhiên liệu tương thích.
3. Ưu điểm PF9908KIT
3.1 Lọc nhiên liệu hai cấp
PF9908 KIT kết hợp lõi lọc thô và lõi lọc tinh trong cùng một bộ sản phẩm (KIT). Cấu hình này cho phép nhiên liệu được xử lý tuần tự qua hai cấp lọc khác nhau.
3.2 Hỗ trợ tách nước
Lõi lọc thô tích hợp chức năng tách nước, hỗ trợ loại bỏ nước tồn tại trong nhiên liệu. Nhiên liệu sau đó tiếp tục đi qua cấp lọc tinh trong cùng hệ thống.
3.3 Khả năng lọc tinh
Lõi lọc tinh có mức độ lọc 4.3 Micron Absolute, đáp ứng yêu cầu xử lý nhiên liệu của hệ thống tương thích. Cấp lọc này đảm nhiệm việc giữ lại các hạt cặn nhỏ còn tồn tại trong nhiên liệu.
3.4 Bộ sản phẩm đồng bộ
PF9908 KIT được cung cấp cùng các thành phần lọc và 2 gioăng O-ring theo cấu hình tiêu chuẩn. Các chi tiết này được bố trí phù hợp với cụm lọc nhiên liệu tương ứng.
3.5 Ứng dụng chuyên biệt
Sản phẩm được thiết kế cho hệ thống nhiên liệu sử dụng trên các động cơ Detroit Diesel tương thích. Cấu hình sản phẩm phù hợp với các ứng dụng xe tải sử dụng hệ thống nhiên liệu tương ứng.
4. Nguyên lý hoạt động Baldwin PF9908 KIT
4.1 Tiếp nhận nhiên liệu
Nhiên liệu từ bình chứa đi vào cụm lọc và được dẫn qua cấp lọc thô trước tiên. Dòng nhiên liệu tiếp xúc với phần tử lọc theo hướng thiết kế của hệ thống.
4.2 Lọc thô và tách nước
Lõi lọc thô giữ lại các tạp chất có kích thước lớn hơn trong nhiên liệu. Đồng thời, phần tử này hỗ trợ tách nước trước khi nhiên liệu chuyển sang cấp lọc tiếp theo.
4.3 Lọc tinh
Sau khi qua cấp lọc thô, nhiên liệu tiếp tục đi qua lõi lọc tinh. Vật liệu lọc giữ lại các hạt cặn nhỏ còn sót lại trong dòng nhiên liệu.
4.4 Cấp nhiên liệu đến động cơ
Nhiên liệu sau khi qua lõi lọc tinh được đưa đến bơm cao áp (High-Pressure Fuel Pump). Sau đó, nhiên liệu tiếp tục được cung cấp đến hệ thống kim phun tích áp (CRDI) theo chu trình phun của động cơ.
5. Ứng dụng của PF9908KIT
Baldwin PF9908 KIT được thiết kế chuyên biệt cho hệ thống nhiên liệu trên các xe tải sử dụng động cơ Detroit Diesel tương thích. Sản phẩm được ứng dụng trên các dòng Freightliner và Western Star trang bị động cơ Detroit Diesel DD13, DD15 và DD16.
Trên xe Freightliner như Cascadia, Coronado và M2 112, bộ lõi lọc này được sử dụng cho các cụm lọc nhiên liệu tương ứng. Tương tự, PF9908 KIT cũng được ứng dụng trên các dòng xe tải heavy-duty của Western Star như 4900, 5700XE và 4700 Series.
Sản phẩm được Baldwin xác định dành cho ứng dụng tại thị trường Bắc Mỹ, vì vậy cần đối chiếu model xe, động cơ và cụm lọc thực tế trước khi thay thế.
6. Hướng dẫn kiểm tra và thay thế PF9908KIT
6.1 Kiểm tra lõi lọc
Kiểm tra tình trạng lõi lọc và hệ thống nhiên liệu để phát hiện dấu hiệu bất thường trong quá trình vận hành. Quan sát các biểu hiện như khó khởi động, động cơ hoạt động không ổn định hoặc lưu lượng nhiên liệu suy giảm.
6.2 Kiểm tra cụm lọc
Kiểm tra housing, các vị trí tiếp xúc và khu vực xung quanh cụm lọc trước khi tháo. Đồng thời kiểm tra gioăng O-ring để phát hiện tình trạng nứt, biến dạng hoặc xuống cấp.
6.3 Xả nhiên liệu và tháo lõi cũ
Tắt động cơ, mở van xả đáy cụm lọc để rút nhiên liệu và nước đọng ra ngoài. Sau đó tháo nắp cụm lọc cẩn thận, tránh để tạp chất xâm nhập vào hệ thống nhiên liệu.
6.4 Vệ sinh cụm lọc
Làm sạch housing và các bề mặt tiếp xúc bằng vật liệu sạch, phù hợp với hệ thống nhiên liệu. Không để bụi bẩn, nước hoặc xơ vải còn lại bên trong cụm lọc.
6.5 Lắp lõi lọc mới
Lắp lõi lọc thô tích hợp tách nước và lõi lọc tinh đúng vị trí trong cụm lọc. Thay mới 2 gioăng O-ring đi kèm và bảo đảm các gioăng được đặt đúng vị trí.
6.6 Mồi nhiên liệu
Thực hiện xả khí và mồi nhiên liệu bằng bơm mồi chuyên dụng theo hướng dẫn của nhà sản xuất. Đảm bảo bọt khí được loại bỏ khỏi hệ thống trước khi khởi động động cơ.
6.7 Kiểm tra sau khi lắp
Khởi động động cơ và kiểm tra khu vực cụm lọc để phát hiện rò rỉ nhiên liệu. Theo dõi hoạt động của động cơ và bảo đảm hệ thống nhiên liệu vận hành ổn định.
7. Mã tương đương
- DONALDSON: P551063
- FLEETGUARD: FK13834
