Mô tả

1. Tổng quan PL420X

MANN-FILTER PL420X là bộ lọc nhiên liệu được thiết kế để hỗ trợ làm sạch nhiên liệu trong quá trình vận hành. Sản phẩm giúp loại bỏ bụi bẩn và các tạp chất không mong muốn khỏi nhiên liệu.

Bộ lọc còn hỗ trợ tách nước, góp phần hạn chế những ảnh hưởng không tốt đến hệ thống nhiên liệu. Thiết kế sản phẩm hướng đến khả năng lọc ổn định và bảo vệ các bộ phận liên quan.

PL420X phù hợp với nhiều ứng dụng trên xe thương mại và phương tiện vận tải chuyên dụng. Sản phẩm được sử dụng cho một số dòng xe của GINAF, VAN HOOL và FAW JIEFANG.

Với thiết kế chuyên dụng, MANN-FILTER PL420X đáp ứng nhu cầu thay thế bộ lọc nhiên liệu trong quá trình bảo dưỡng. Sản phẩm là lựa chọn phù hợp cho các hệ thống nhiên liệu yêu cầu khả năng lọc và tách nước hiệu quả.

2. Cấu tạo PL420X

2.1 Vỏ lọc dạng spin-on

PL420X thuộc dạng lọc nguyên khối kiểu Spin-on Filter, với vỏ kim loại bên ngoài chứa vật liệu lọc. Bộ lọc được vặn trực tiếp vào đế lọc trong hệ thống nhiên liệu.

2.2 Vật liệu lọc

Vật liệu lọc bên trong đảm nhiệm việc giữ lại bụi bẩn và tạp chất có trong nhiên liệu. Cấu trúc này hỗ trợ duy trì nguồn nhiên liệu sạch hơn trong quá trình vận hành.

2.3 Bộ phận tách nước

Bộ lọc tích hợp khả năng tách nước khỏi nhiên liệu, giúp hạn chế nước tiếp tục đi vào hệ thống. Đây là chức năng quan trọng đối với các hệ thống nhiên liệu diesel.

2.4 Cốc xả nước

Phần đáy có thể kết hợp với cốc tách nước trong suốt để quan sát lượng nước tích tụ. Van xả hỗ trợ tháo nước thủ công trong quá trình kiểm tra và bảo dưỡng.

2.5 Gioăng làm kín

Gioăng giúp tạo độ kín giữa bộ lọc và đế lọc khi lắp đặt. Thiết kế làm kín phù hợp góp phần hạn chế rò rỉ nhiên liệu trong quá trình sử dụng.

2.6 Kết nối ren

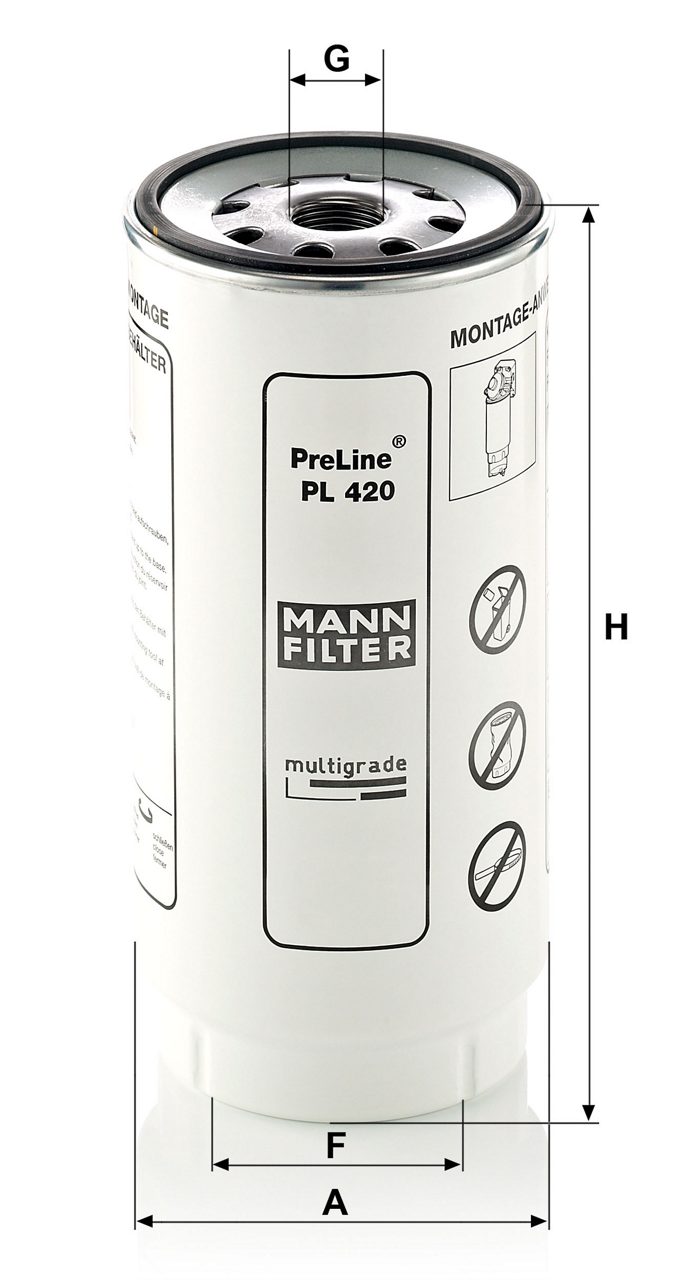

PL420X có kết cấu ren phục vụ việc lắp đặt và kết nối với hệ thống nhiên liệu. Kích thước tổng thể khoảng 108 mm đường kính ngoài và 230 mm chiều cao.

3. Ưu điểm PL420X

3.1 Khả năng lọc nhiên liệu

PL420X giúp loại bỏ bụi bẩn và tạp chất khỏi nhiên liệu, góp phần bảo vệ các bộ phận quan trọng. Nguồn nhiên liệu sạch hơn cũng giúp giảm nguy cơ ảnh hưởng đến bơm cao áp và kim phun.

3.2 Khả năng tách nước

Thiết kế tách nước giúp hạn chế nước đi sâu vào hệ thống nhiên liệu. Điều này góp phần giảm nguy cơ gỉ sét, ăn mòn và ảnh hưởng đến các chi tiết phun nhiên liệu.

3.3 Bảo vệ hệ thống nhiên liệu

Khả năng lọc và tách nước kết hợp giúp nâng cao mức độ bảo vệ cho hệ thống nhiên liệu. Đặc biệt, chức năng này hữu ích với các hệ thống phun nhiên liệu yêu cầu nhiên liệu sạch.

3.4 Thiết kế spin-on tiện lợi

Dạng Spin-on Filter có cấu trúc nguyên khối và được lắp trực tiếp vào đế lọc. Thiết kế này giúp quá trình tháo lắp và thay thế thuận tiện hơn.

3.5 Thuận tiện kiểm tra nước

Cốc tách nước trong suốt có thể giúp quan sát lượng nước tích tụ bên dưới bộ lọc. Van xả cho phép thực hiện việc xả nước thuận tiện trong quá trình bảo dưỡng.

3.6 Làm kín hiệu quả

Gioăng làm kín giúp tạo kết nối chắc chắn giữa bộ lọc và đế lắp đặt. Thiết kế này góp phần hạn chế rò rỉ nhiên liệu trong quá trình vận hành.

3.7 Ứng dụng linh hoạt

MANN-FILTER PL420X phù hợp với nhiều phương tiện thương mại và xe chuyên dụng. Sản phẩm được ứng dụng trên một số dòng xe GINAF, VAN HOOL và FAW JIEFANG.

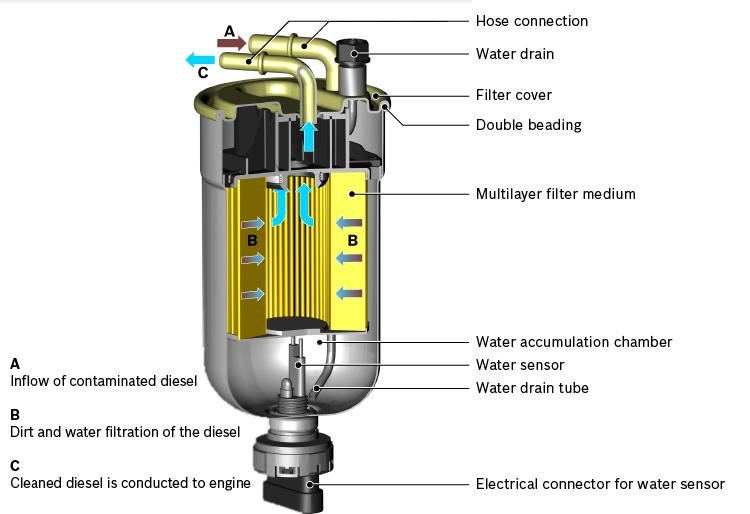

4. Nguyên lý hoạt động của PL420X



4.1 Nhiên liệu đi vào bộ lọc

Nhiên liệu từ bình chứa được dẫn vào bộ lọc qua các cửa nạp trên đế lọc. Dòng nhiên liệu sau đó đi xuống khu vực lọc bên trong.

4.2 Tách nước sơ bộ

Khi nhiên liệu đi vào cốc lọc, nước và nhiên liệu được phân tách nhờ sự khác biệt về tỷ trọng. Nước nặng hơn sẽ lắng xuống khu vực đáy cốc.

4.3 Giữ và kết tụ giọt nước

Các giọt nước nhỏ tiếp xúc với vật liệu lọc có đặc tính hỗ trợ tách nước. Chúng được giữ lại, kết tụ thành giọt lớn hơn rồi rơi xuống khu vực thu gom.

4.4 Lọc tạp chất

Trong quá trình dòng nhiên liệu đi qua vật liệu lọc, bụi bẩn và tạp chất được giữ lại. Nhiên liệu sau lọc tiếp tục di chuyển về phía đường ra.

4.5 Thu gom nước

Nước được tách khỏi nhiên liệu sẽ tích tụ tại phần đáy của cốc tách nước. Cốc trong suốt giúp thuận tiện quan sát lượng nước đang tích tụ.

4.6 Xả nước thủ công

Khi lượng nước tích tụ cần được loại bỏ, van xả phía dưới có thể được mở để xả nước. Việc kiểm tra và xả nước định kỳ giúp duy trì hiệu quả lọc.

4.7 Nhiên liệu sạch đi ra

Sau khi hoàn tất quá trình tách nước và lọc tạp chất, nhiên liệu đi lên qua lỗ ren trung tâm. Nhiên liệu sau đó tiếp tục được dẫn đến hệ thống cung cấp nhiên liệu của động cơ.

5. Ứng dụng của PL420X

5.1 Xe tải và xe chuyên dụng

Thương hiệu	Mẫu xe	Động cơ tiêu biểu
GINAF	2219 L, 2220 L, 2221 L, 2222 L, 2223 L, 2225 L	DAF XE, PE
GINAF	3232 S, 3233 S, 3238	DAF XE
GINAF	3329, 3331, 3333, 3335, 3338	DAF XE
GINAF	4241 S, 4243 S, 4243 TS, 4243 TSV, 4343 LS	DAF XE
GINAF	4245 TS, 4245 TSV, 4345 TS, 4446 TS, 4449 B	DAF XE
GINAF	5250 TS, 5350 TS, 5364 T, 5376 T, 5450 B/S, 5460 B	DAF XE, MX
DAF	CF75, CF85, CF86	DAF PE, XE, MX
DAF	F95.380 XF, F95.430 XF, F95.480 XF, F95.530 XF	DAF XE
DAF	XF95, XF105, XF106	DAF XE, MX
SHACMAN	Aolong, Delong F2000, Delong F3000, Delong M3000	WEICHAI WP7, WP10, WP12
SHACMAN	X3000, New M3000, Xuande X6	WEICHAI WP7, WP10, WP12
FAW JIEFANG	J6L, J6M, J6P	BF6M1013, CA6DE3, CA6DL
FAW JIEFANG	QINGDAO JH6, Xin Da Wei	CA6DK1, CA6DL, CA6DM, CA6DN
LONKING	ZL, ZL50C	WEICHAI WD10G220E11

5.2 Xe buýt

Thương hiệu	Mẫu xe	Động cơ tiêu biểu
VAN HOOL	T9, TD9, TL9	DAF PR, MX
VAN HOOL	TX, TDX	DAF PR, MX
VAN HOOL	T911, T915, TL915, T916, TL916	DAF PR, MX
VAN HOOL	TD925, TDX20, TDX21, TDX25, TDX27	DAF MX
VAN HOOL	TX11, TX15, TX16, TX17, TX18, TX19	DAF PR, MX
PHOENIX	CL915, CL916	DAF MX
SOLARIS BUS	535, 540, 560, 580, 590	Cummins

5.3 Máy nông nghiệp

Thương hiệu	Mẫu máy	Động cơ tiêu biểu
NEW HOLLAND	T9.450	Cursor 13
NEW HOLLAND	T9.505	Cursor 13
NEW HOLLAND	T9.560	Cursor 13
KRONE	Big X 600	MAN V8 D2868
KRONE	Big X 700	MAN V8 D2868
ROPA	euro-Maus	Daimler OM926LA
ROPA	euro-Tiger	Daimler OM502LA
ROSTSELMASH	740 (RSM 181)	YaMZ 7512

5.4 Máy công trình

Thương hiệu	Mẫu máy	Động cơ tiêu biểu
DOOSAN	DL400	Cummins QSL9
DOOSAN	DL500	Cummins QSM11
DOOSAN	DX420 LC	Doosan DV11
SANY	SY335C	Isuzu AL-6HK1X

5.5 Động cơ công nghiệp

Thương hiệu	Dòng động cơ	Mẫu động cơ
WEICHAI	Dòng WP7	WP7
WEICHAI	Dòng WP10	WP10
WEICHAI	Dòng WP12	WP12
WEICHAI	Dòng WP13	WP13
WEICHAI	Dòng khí tự nhiên	WP13NG
FAWDE	Động cơ diesel	CA6DE3, CA6DL, CA6DK1
FAWDE	Động cơ diesel	CA6DM2, CA6DM3, CA6DN1

5.6 Ứng dụng khác

Thương hiệu	Mẫu sản phẩm	Động cơ tiêu biểu
DAF	Các dòng xe sử dụng hệ thống lọc PreLine	XE, PR, MX
GINAF	Các dòng xe tải chuyên dụng	DAF XE, MX
VAN HOOL	Các dòng xe thương mại	DAF PR, MX
FAW JIEFANG	Các dòng J6 và ứng dụng liên quan	CA6 series, BF6M1013

6. Hướng dẫn kiểm tra và thay thế PL420X

6.1 Chuẩn bị trước khi thao tác

Tắt động cơ và khóa nguồn trước khi thực hiện công việc trên hệ thống nhiên liệu. Chờ động cơ nguội để hạn chế nguy cơ bỏng và cháy.

Chuẩn bị bộ lọc PL420X mới, khay hứng nhiên liệu, khăn sạch và dụng cụ tháo lọc phù hợp. Nếu sử dụng lại cốc xả nước, chuẩn bị thêm gioăng cao su mới.

6.2 Kiểm tra bộ lọc cũ

Kiểm tra bên ngoài bộ lọc để phát hiện móp méo, ăn mòn hoặc dấu hiệu rò rỉ nhiên liệu. Quan sát khu vực gioăng, ren lắp và cốc tách nước.

Kiểm tra lượng nước tích tụ trong cốc xả nếu hệ thống được trang bị. Khi lượng nước nhiều, cần xả nước trước khi tháo bộ lọc.

Đồng thời kiểm tra các đầu nối và đường ống xung quanh để phát hiện hiện tượng nứt, lỏng hoặc rò rỉ.

6.3 Tháo bộ lọc cũ

Đặt khay hứng bên dưới cụm lọc để thu gom nhiên liệu còn lại trong bộ lọc. Nếu có van xả, mở van để xả nhiên liệu và nước tích tụ.

Dùng dụng cụ phù hợp nới lỏng bộ lọc theo chiều ngược kim đồng hồ. Giữ bộ lọc thẳng trong quá trình tháo để hạn chế nhiên liệu tràn ra ngoài.

Sau khi tháo, kiểm tra đế lọc và đảm bảo gioăng cũ không còn nằm trên bề mặt tiếp xúc.

6.4 Kiểm tra và vệ sinh đế lọc

Dùng khăn sạch lau bề mặt tiếp xúc giữa bộ lọc và đế lọc. Loại bỏ bụi bẩn, cặn nhiên liệu và tạp chất xung quanh khu vực làm kín.

Kiểm tra ren trên đế lọc để đảm bảo không bị biến dạng hoặc hư hỏng. Không dùng vật sắc nhọn làm xước bề mặt lắp đặt.

6.5 Chuẩn bị cốc xả nước

Nếu PL420X mới không đi kèm cốc xả nước, có thể chuyển cốc nhựa từ bộ lọc cũ sang bộ lọc mới nếu cụm lọc cho phép.

Tháo cốc xả khỏi bộ lọc cũ và kiểm tra tình trạng cốc trước khi sử dụng lại. Không sử dụng cốc bị nứt, biến dạng hoặc hư hỏng.

Kiểm tra gioăng cao su tại vị trí nối cốc xả. Nên thay gioăng mới nếu gioăng cũ bị chai cứng, nứt hoặc biến dạng.

6.6 Lắp PL420X mới

Đối chiếu mã PL420X, kích thước và ren với bộ lọc cũ trước khi lắp. Kiểm tra gioăng làm kín trên bộ lọc mới không bị hư hỏng.

Bôi một lớp mỏng nhiên liệu sạch lên bề mặt gioăng. Thao tác này giúp gioăng tiếp xúc đều với bề mặt đế lọc.

Đưa PL420X vào đúng vị trí và xoay theo chiều kim đồng hồ. Siết bộ lọc theo hướng dẫn kỹ thuật của nhà sản xuất.

Không siết quá mức vì lực siết không phù hợp có thể làm hỏng gioăng, ren hoặc cụm lọc.

6.7 Mồi nhiên liệu

Sau khi lắp bộ lọc, sử dụng bơm tay Hand Primer Pump nếu cụm PreLine được trang bị. Bơm tay thường nằm trên hoặc gần đế lọc.

Bơm nhiên liệu vào bộ lọc theo quy trình của nhà sản xuất. Tiếp tục thao tác đến khi hệ thống được nạp đầy và lượng không khí được loại bỏ.

Nếu cụm lọc có vị trí xả khí, thực hiện xả khí theo đúng hướng dẫn kỹ thuật. Đảm bảo các nút hoặc van xả được đóng kín sau khi hoàn tất.

6.8 Khởi động và kiểm tra rò rỉ

Khởi động động cơ và để máy hoạt động ở chế độ không tải trong thời gian ngắn. Quan sát toàn bộ khu vực quanh bộ lọc trong quá trình này.

Kiểm tra chân lọc, gioăng, cốc xả nước, van xả và các đầu nối nhiên liệu. Đảm bảo không xuất hiện hiện tượng rò rỉ.

Nếu phát hiện nhiên liệu rò rỉ, tắt động cơ và kiểm tra lại vị trí lắp đặt. Không tiếp tục vận hành khi hệ thống nhiên liệu chưa được làm kín.

6.9 Kiểm tra sau khi thay thế

Kiểm tra lại cốc xả nước và đảm bảo van xả đã được đóng kín. Lau sạch nhiên liệu còn sót trên bề mặt bên ngoài bộ lọc.

Quan sát hoạt động của động cơ sau khi thay lọc. Nếu xuất hiện khó khởi động, động cơ hoạt động không ổn định hoặc cảnh báo hệ thống nhiên liệu, cần kiểm tra lại quá trình mồi.

Sau khi hoàn tất, ghi nhận thời điểm thay thế và số giờ vận hành hoặc quãng đường. Thực hiện các lần thay tiếp theo theo lịch bảo dưỡng của xe hoặc động cơ.

6.10 Cảnh báo an toàn nhiên liệu Diesel

• Nhiên liệu Diesel dễ cháy và có thể gây kích ứng khi tiếp xúc trực tiếp với da hoặc mắt. Tránh để nhiên liệu tiếp xúc trong thời gian dài.
• Không hút thuốc hoặc sử dụng ngọn lửa, thiết bị phát nhiệt và nguồn tạo tia lửa gần khu vực có nhiên liệu Diesel.
• Nếu nhiên liệu bị đổ hoặc rò rỉ, cần làm sạch ngay để hạn chế nguy cơ cháy, trơn trượt và ô nhiễm môi trường.
• Nhiên liệu thải và bộ lọc đã qua sử dụng cần được thu gom, bảo quản và xử lý theo quy định. Không xả nhiên liệu trực tiếp xuống đất, cống thoát nước hoặc nguồn nước.
