Mô tả
1. Tổng Quan RS3750

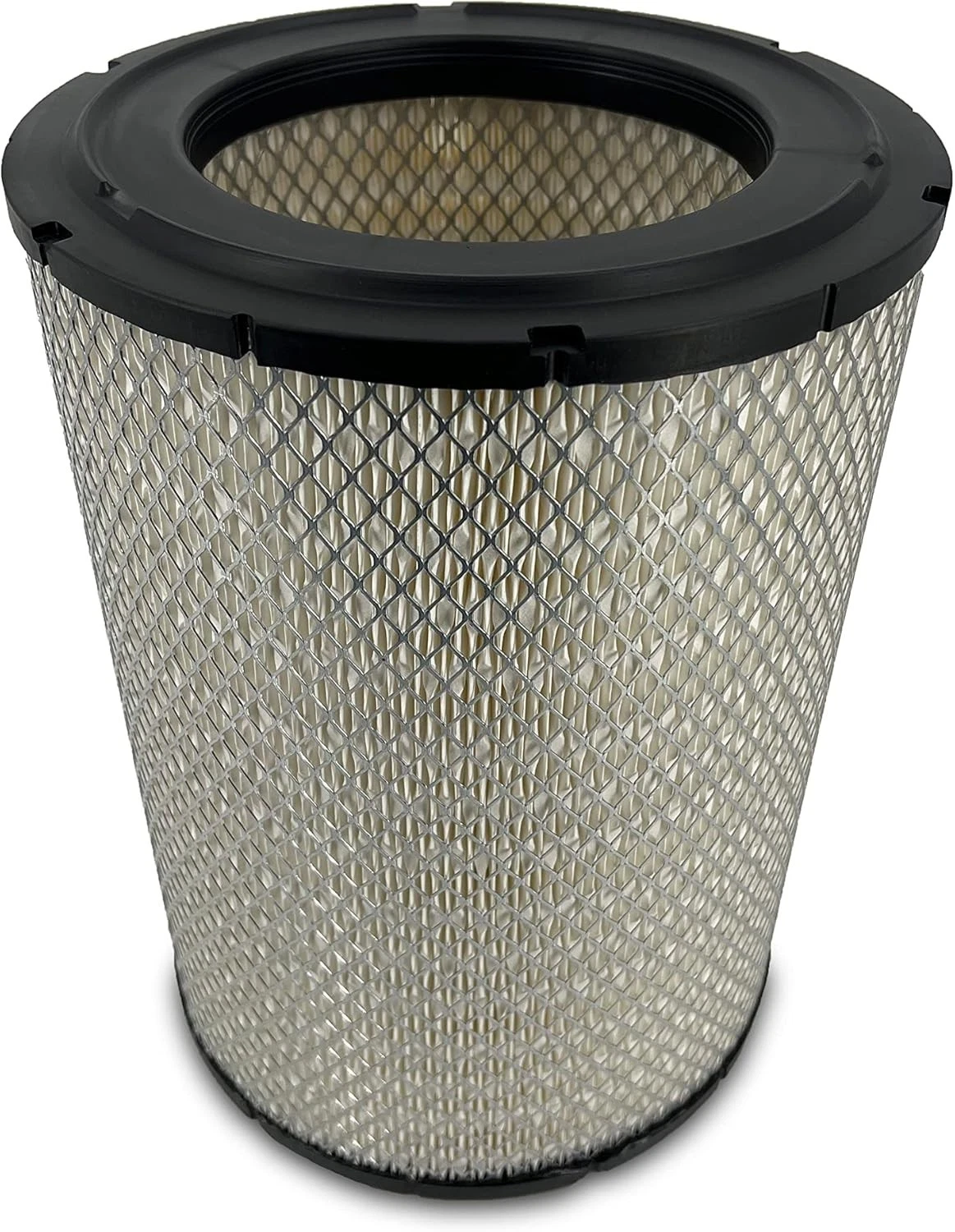

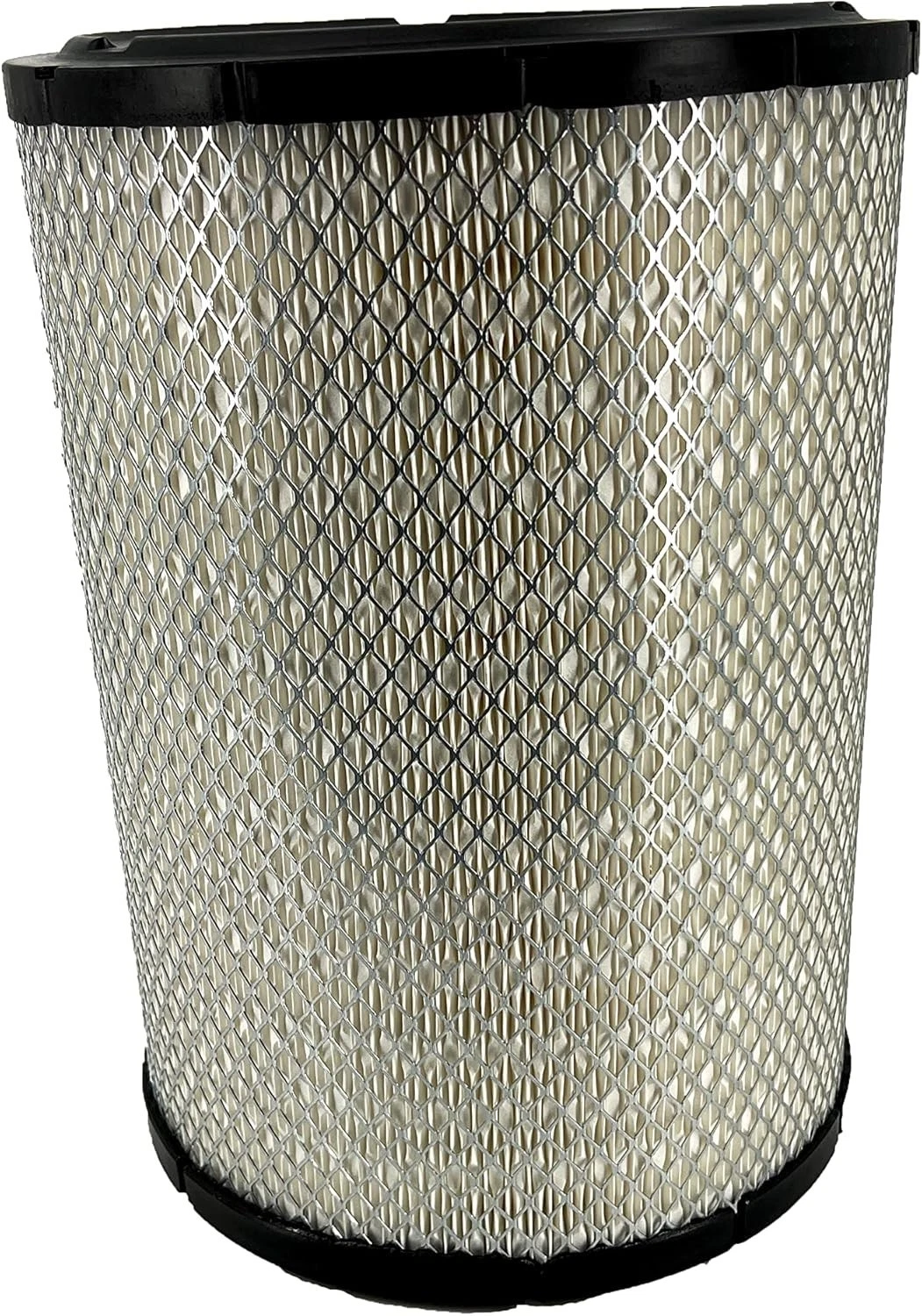

Baldwin RS3750 là lõi lọc gió động cơ dạng phớt kín hướng tâm, dùng cho hệ thống nạp khí. Sản phẩm giúp hạn chế bụi bẩn và tạp chất trong không khí đi vào động cơ. Thiết kế lõi lọc phù hợp với nhiều hệ thống lọc gió trên xe tải.
Baldwin RS3750 hỗ trợ duy trì nguồn khí sạch cho quá trình đốt nhiên liệu. Lõi lọc góp phần bảo vệ các bộ phận bên trong động cơ khỏi bụi mịn. Sản phẩm phù hợp với nhu cầu thay thế lõi lọc theo định kỳ vận hành.
Việc sử dụng lõi lọc phù hợp giúp hệ thống nạp khí hoạt động ổn định hơn. Baldwin RS3750 được ứng dụng trên một số dòng xe tải sử dụng hệ thống lọc tương thích. Sản phẩm thích hợp cho các phương tiện vận tải hoạt động trong nhiều điều kiện môi trường.
Lõi lọc cần được kiểm tra thường xuyên để phát hiện bụi bẩn hoặc dấu hiệu hư hỏng. Thay thế đúng thời điểm giúp duy trì hiệu quả lọc và hỗ trợ động cơ vận hành ổn định. Baldwin RS3750 là lựa chọn phù hợp khi cần thay thế lõi lọc gió tương thích.
2. Cấu Tạo RS3750
Baldwin RS3750 có cấu tạo dạng lõi lọc gió phớt kín hướng tâm. Thiết kế này giúp lõi lọc được cố định chắc chắn trong cụm lọc gió. Sản phẩm có đường kính ngoài khoảng 277.0 mm và chiều dài khoảng 397.7 mm.

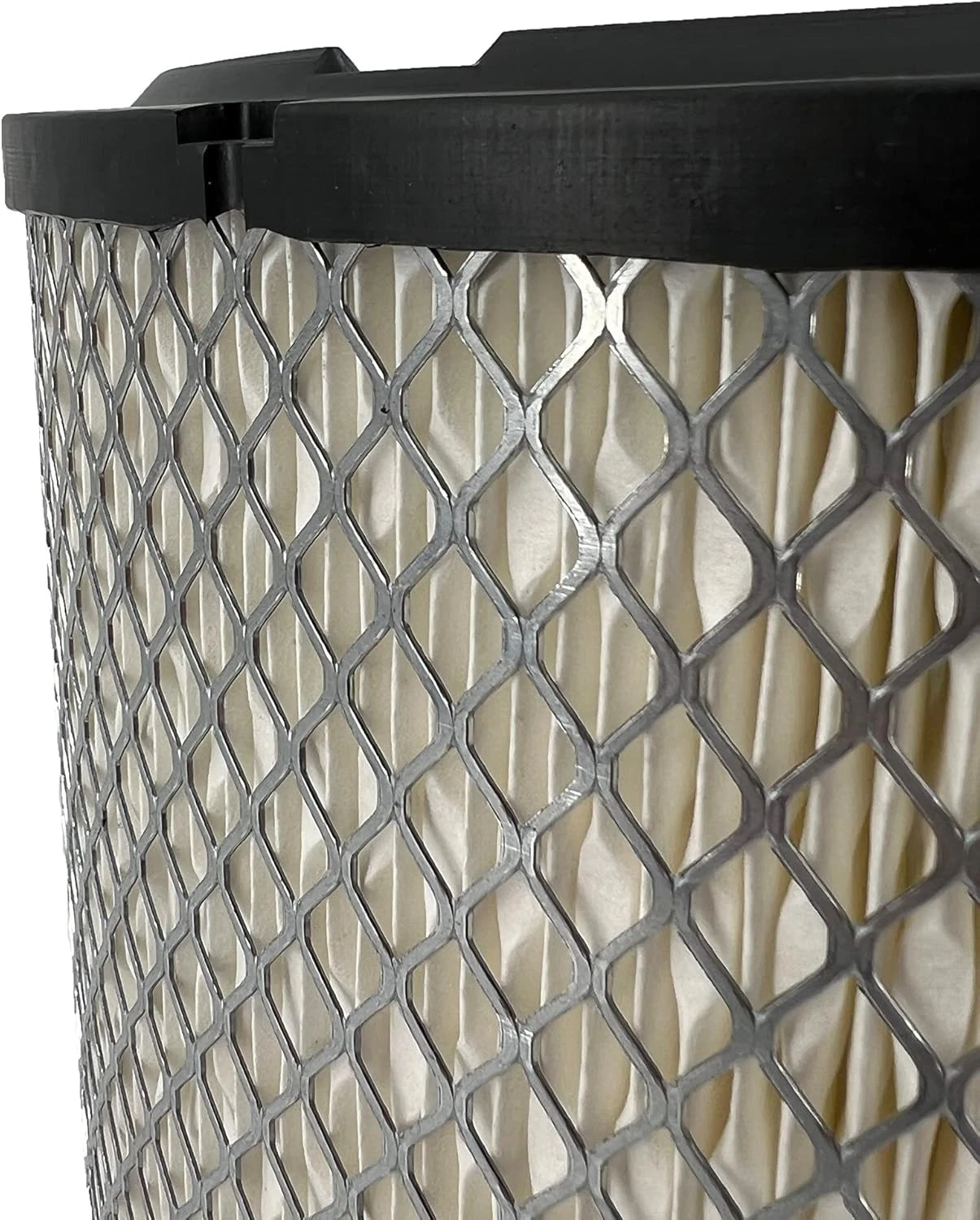

2.1 Lõi vật liệu lọc
Phần tử lọc là bộ phận chính, có nhiệm vụ giữ lại bụi và tạp chất trong không khí. Vật liệu lọc được xếp thành nhiều nếp gấp, giúp tăng diện tích tiếp xúc với dòng khí. Cấu trúc này hỗ trợ duy trì khả năng lọc trong quá trình động cơ hoạt động.
2.2 Khung và lớp gia cường
Cấu trúc lõi được gia cường nhằm duy trì hình dạng trong quá trình vận hành. Thiết kế phù hợp giúp hạn chế biến dạng khi có sự thay đổi áp suất. Các bộ phận được kết hợp để đảm bảo độ ổn định cho phần tử lọc.

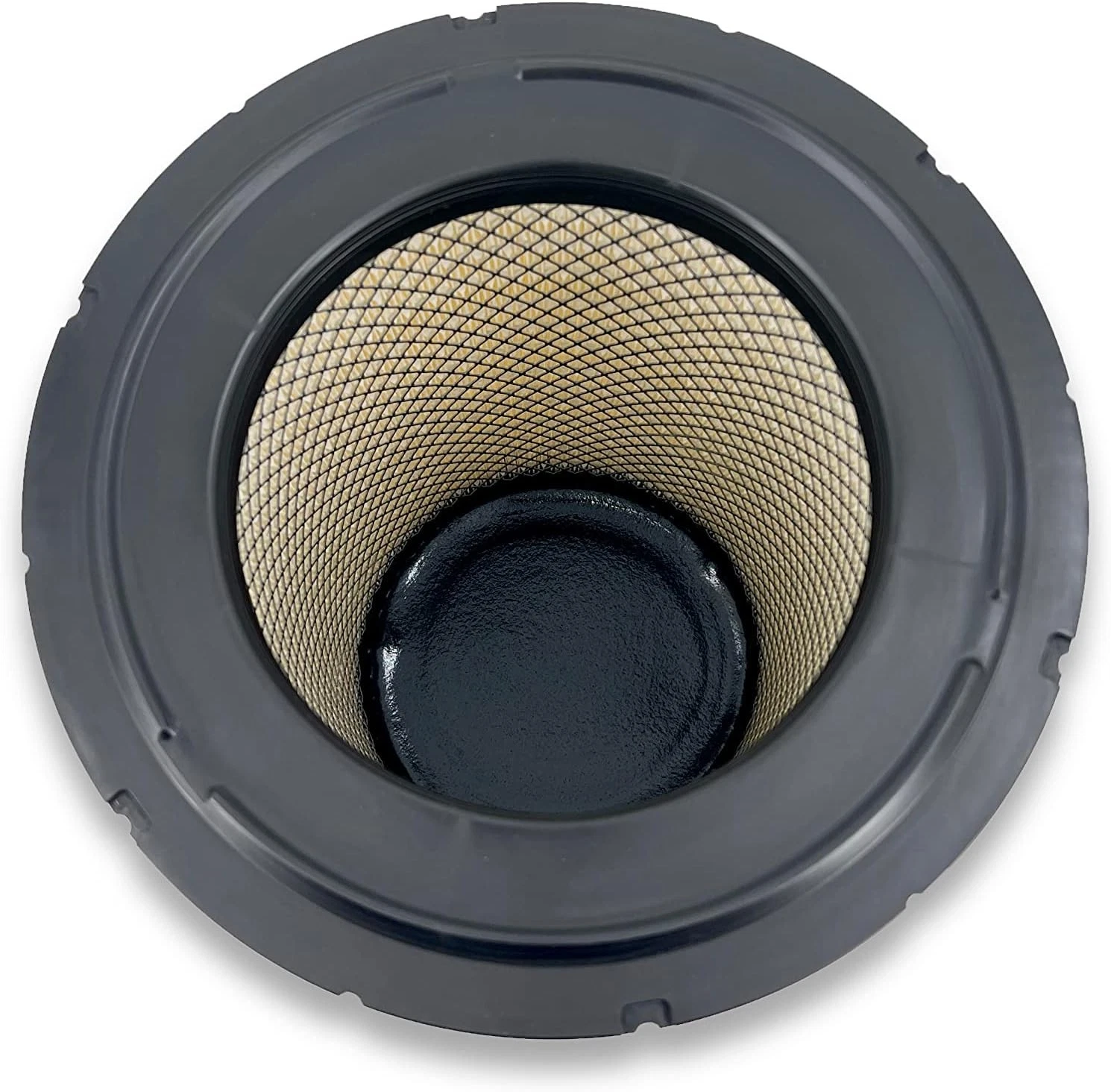

2.3 Gioăng phớt kín
Phần phớt kín tạo điểm tiếp xúc giữa lõi lọc và cụm lọc gió. Cấu tạo này giúp hạn chế không khí chưa được lọc đi qua khe hở. Đường kính trong của lõi khoảng 172.2 mm tại một đầu, hỗ trợ khả năng lắp đặt tương thích.
2.4 Thiết kế tổng thể
Baldwin RS3750 có dạng hình trụ với kích thước phù hợp cho cụm lọc tương thích. Thiết kế radial seal giúp việc định vị lõi lọc thuận tiện hơn. Sản phẩm có phiên bản liên quan RS3750XP, thuộc dòng lọc hiệu suất cao hơn.
3. Ưu Điểm Của RS3750
3.1 Thiết kế Radial Seal
Baldwin RS3750 sử dụng thiết kế phớt kín hướng tâm, giúp phần tử lọc được định vị chắc chắn. Cấu tạo này hỗ trợ tạo độ kín giữa lõi lọc và cụm lọc gió.
3.2 Kết cấu vật liệu lọc ổn định
Vật liệu lọc được tạo hình với các nếp gấp đều nhau, giúp tăng diện tích lọc. Cấu trúc này hỗ trợ duy trì dòng khí qua phần tử trong quá trình sử dụng.
3.3 Hỗ trợ bảo vệ động cơ
Baldwin RS3750 giúp giữ lại bụi và tạp chất trước khi không khí đi vào động cơ. Qua đó, sản phẩm hỗ trợ hạn chế lượng chất bẩn tiếp xúc với các bộ phận bên trong.
3.4 Thuận tiện bảo dưỡng
Thiết kế phần tử dạng radial seal giúp quá trình tháo và lắp tương đối thuận tiện. Điều này phù hợp với hoạt động kiểm tra và thay thế trong các kỳ bảo dưỡng.
3.5 Ứng dụng trên xe tải
Baldwin RS3750 được sử dụng trên một số dòng xe tải Kenworth và Peterbilt. Người dùng nên đối chiếu mã phụ tùng trước khi thay thế để đảm bảo khả năng tương thích.
4. Nguyên Lý Hoạt Động RS3750
Baldwin RS3750 hoạt động dựa trên nguyên lý lọc bụi qua vật liệu lọc dạng nếp gấp. Khi động cơ hoạt động, không khí bên ngoài được hút vào hệ thống lọc gió. Dòng khí đi qua phần tử lọc trước khi tiếp tục vào đường ống nạp.
4.1 Không khí đi qua phần tử lọc
Khi không khí đi qua vật liệu lọc, các hạt bụi và tạp chất bị giữ lại. Không khí tiếp tục di chuyển về phía động cơ.
4.2 Cơ chế giữ bụi
Các hạt bụi được giữ lại trên và bên trong cấu trúc vật liệu lọc. Lượng bụi tích tụ sẽ tăng dần theo thời gian sử dụng.
4.3 Vai trò của phớt kín
Thiết kế Radial Seal tạo điểm tiếp xúc giữa phần tử lọc và cụm lọc. Gioăng phớt hạn chế dòng khí đi qua các khoảng hở xung quanh lõi.
4.4 Khi phần tử lọc bị bẩn
Khi bụi tích tụ nhiều, sức cản dòng khí có thể tăng lên và ảnh hưởng đến khả năng cung cấp không khí cho động cơ. Cần kiểm tra tình trạng lõi lọc để xác định thời điểm thay thế phù hợp.
5. Ứng Dụng Của RS3750
5.1 Xe tải Kenworth
RS3750 được ghi nhận sử dụng trên một số dòng xe tải Kenworth như T2000, C500, T700, T800 và W900. Tài liệu ứng dụng Baldwin xác nhận RS3750 trên Kenworth T2000 với một số động cơ Caterpillar và Cummins.
Trong đó, RS3750 được ghi nhận cho T2000, C500 và W900 với các cấu hình động cơ phù hợp. Một số dữ liệu fitment cũng liệt kê T700 và T800 trong nhóm ứng dụng tương thích.
5.2 Xe tải Peterbilt
RS3750 cũng được ứng dụng trên một số dòng xe tải Peterbilt. Các model được ghi nhận gồm 378, 387, 567, 579 và 587. Dữ liệu ứng dụng cho Peterbilt 387 xác nhận RS3750 với động cơ Caterpillar C15.
Các model Peterbilt có thể sử dụng nhiều cấu hình động cơ và cụm lọc khác nhau. Vì vậy, cần đối chiếu mã lọc trước khi lựa chọn sản phẩm thay thế.
5.3 Động cơ diesel
RS3750 được ghi nhận trên các hệ thống sử dụng nhiều dòng động cơ diesel hạng nặng. Một số dòng gồm Caterpillar C10, C11, C12, C13, C15, C16 và 3406.
Ngoài ra, dữ liệu ứng dụng còn ghi nhận các động cơ Cummins M11, N14, ISL, ISM, ISX và X15. Một số cấu hình sử dụng động cơ PACCAR MX, MX11 và MX13 cũng được liệt kê.
5.4 Lưu ý khi lựa chọn
Cùng một model xe có thể sử dụng nhiều loại cụm lọc khác nhau. Sự khác biệt có thể đến từ năm sản xuất, động cơ hoặc cấu hình hệ thống nạp khí.
Do đó, cần đối chiếu mã RS3750, kích thước lõi và mã lọc OEM trước khi thay thế. Cách kiểm tra này giúp hạn chế tình trạng chọn sai phần tử lọc.
6. Hướng Dẫn Kiểm Tra Và Thay Thế RS3750
6.1 Kiểm tra tình trạng lọc
- Tắt động cơ và chờ các bộ phận nguội trước khi thao tác.
- Mở nắp cụm lọc gió theo hướng dẫn của nhà sản xuất xe.
- Kiểm tra bên ngoài lõi để phát hiện bụi bẩn, móp méo hoặc hư hỏng.
- Kiểm tra phần phớt kín xem có nứt, rách hoặc biến dạng không.
- Kiểm tra bên trong cụm lọc và đường ống nạp để phát hiện bụi bất thường.
- Nếu xe có đồng hồ báo hạn chế gió, hãy kiểm tra chỉ báo trước khi thay lọc.
6.2 Tháo Baldwin RS3750 cũ
- Tháo các chốt hoặc bộ phận giữ nắp cụm lọc.
- Mở nắp và tránh làm bụi rơi vào đường ống nạp.
- Kéo nhẹ RS3750 ra khỏi ống hoặc cổ lắp.
- Nếu phớt đang bám chặt, di chuyển nhẹ lõi để phá độ bám.
- Không dùng dụng cụ sắc hoặc lực quá mạnh để cạy phần tử lọc.
6.3 Kiểm tra cụm lọc
Sau khi tháo lõi cũ, kiểm tra bên trong vỏ lọc và bề mặt tiếp xúc. Dùng khăn sạch để loại bỏ bụi trong vỏ lọc. Không để bụi hoặc vật lạ lọt vào đường ống nạp. Đồng thời kiểm tra nắp, gioăng và các vị trí kết nối.
6.4 Không vệ sinh lõi lọc
Không rửa Baldwin RS3750 bằng nước hoặc dung dịch vệ sinh. Không xịt khí nén vào vật liệu lọc. Baldwin không khuyến nghị vệ sinh phần tử lọc vì quá trình này có thể làm hỏng cấu trúc lọc và tăng nguy cơ bụi đi qua.
6.5 Lắp lõi Baldwin RS3750 mới
- Đối chiếu đúng mã RS3750 trước khi lắp.
- Kiểm tra phần tử mới không bị rách hoặc biến dạng.
- Đưa lõi vào đúng hướng trong cụm lọc.
- Đẩy nhẹ phần phớt vào đúng vị trí tiếp xúc.
- Không dùng nắp hoặc chốt để ép lõi vào vị trí.
- Đảm bảo phần tử lọc ngồi đúng và phớt tiếp xúc đều.
Thiết kế Radial Seal giúp phần tử lọc tạo độ kín với cụm lọc khi được lắp đúng vị trí. Baldwin cũng nhấn mạnh vai trò của phớt kín trong việc hạn chế bụi đi qua ngoài vùng lọc.
6.6 Đóng nắp và kiểm tra
Lắp lại nắp cụm lọc và khóa toàn bộ chốt giữ. Kiểm tra các mối nối của đường ống nạp để đảm bảo không có khe hở. Sau khi hoàn tất, khởi động động cơ và kiểm tra hoạt động của hệ thống lọc.
Nếu xe có đồng hồ báo hạn chế gió, kiểm tra lại chỉ báo sau khi thay lọc. Việc sử dụng chỉ báo hạn chế giúp xác định thời điểm bảo dưỡng phù hợp và hạn chế thay lọc quá sớm.
Lưu ý quan trọng: Không cố sử dụng lại Baldwin RS3750 đã bị hư hỏng, rách hoặc có dấu hiệu bụi lọt qua phía sạch. Baldwin khuyến nghị thay phần tử khi có dấu hiệu hư hỏng hoặc khi điều kiện vận hành yêu cầu.
